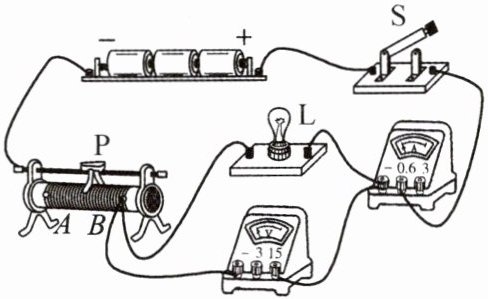

7. 如图所示,在“伏安法测电阻”的实验中,闭合开关 S,小明发现电流表有示数,但示数较小,小灯泡不亮,接下来应进行的操作是 （ ）
A. 更换一个同样规格的小灯泡
B. 更换电压表所使用的量程
C. 检查电路中是否存在断路故障
D. 减小滑动变阻器接入电路的阻值

D

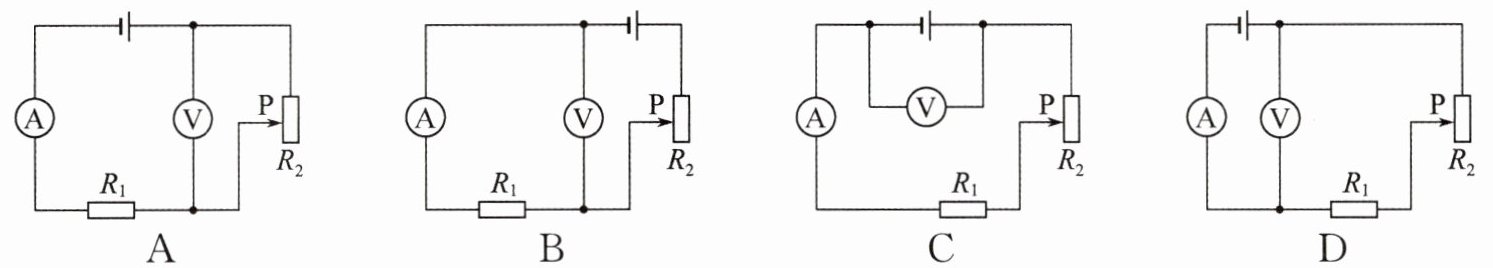

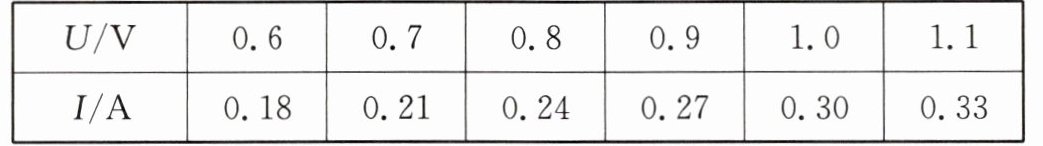

8. 某同学设计了测量某定值电阻阻值的实验,改变滑动变阻器滑片位置,并记录了多组电压表和电流表的示数,数据如下表所示,则该同学所连接的电路可能是 （ ）

B

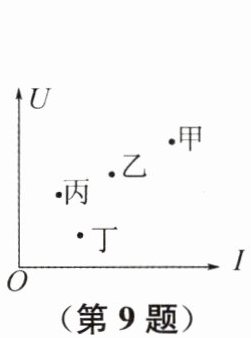

9. 某同学用伏安法分别测量了甲、乙、丙、丁四个电阻的阻值，把每个电阻两端的电压和通过它的电流在$U-I$坐标系中描点，得到了图中四个点. 比较这四个电阻，可知阻值最大的是（ ）
A. 甲
B. 乙
C. 丙
D. 丁

C

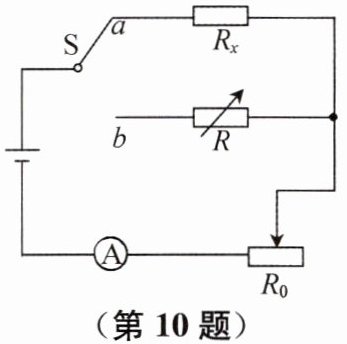

10. 如图所示是用滑动变阻器$ R_0 $和电阻箱$ R $测未知电阻$ R_x $阻值的电路图，电路中的电源电压保持不变，图中的$ S $是单刀双掷开关. 先把开关$ S $置于$ a $点，调节滑动变阻器的滑片，使电流表的示数为$ 0.4\ \mathrm{A} $，然后把开关$ S $置于$ b $点，保持滑动变阻器的滑片位置不变，调节电阻箱的旋钮，使电流表的示数重新回到$ 0.4\ \mathrm{A} $，此时电阻箱接入电路的阻值为$ 200\ \Omega $，则待测电阻$ R_x $的阻值是（ ）
A. $ 100\ \Omega $
B. $ 200\ \Omega $
C. $ 400\ \Omega $
D. 不能测出待测电阻的阻值

B

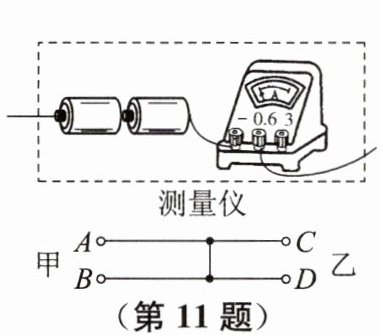

11. 甲、乙两地相距 30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线某处发生了短路，为确定短路位置，甲地检修员先将如图所示的测量仪接 A、B，电流表的示数为 0.2 A，乙地检修员后将相同的测量仪接 C、D 时，电流表的示数为 0.3 A，则短路位置到甲地的距离为（ ）
A. 18 km
B. 15 km
C. 12 km
D. 10 km

A
