8. (2025南京)如图2-F-13所示，OB是反射光线，画出其对应的入射光线AO并标出入射角的大小。
答案
8.如图所示
解析
【分析】要画出OB对应的入射光线，需依据光的反射定律：反射角等于入射角。首先确定垂直于镜面的法线，再计算反射角大小，最后根据反射角等于入射角确定入射光线位置并标出入射角。
【解析】1. 过入射点O作垂直于镜面的虚线（法线）；2. 计算反射角：反射光线OB与镜面夹角为30°，则反射角=90°-30°=60°；3. 根据反射角等于入射角，入射角也为60°，在法线左侧作入射光线AO，使AO与法线夹角为60°，箭头指向O点；4. 在法线与AO的夹角处标注入射角大小60°。
【答案】
【知识点】光的反射定律、入射角
【点评】本题考查光的反射定律的应用，关键是确定法线并利用反射角等于入射角作图，难度适中。
【难度系数】0.5
【解析】1. 过入射点O作垂直于镜面的虚线（法线）；2. 计算反射角：反射光线OB与镜面夹角为30°，则反射角=90°-30°=60°；3. 根据反射角等于入射角，入射角也为60°，在法线左侧作入射光线AO，使AO与法线夹角为60°，箭头指向O点；4. 在法线与AO的夹角处标注入射角大小60°。
【答案】
【知识点】光的反射定律、入射角
【点评】本题考查光的反射定律的应用，关键是确定法线并利用反射角等于入射角作图，难度适中。
【难度系数】0.5

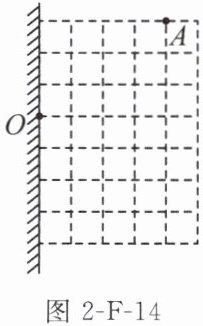

9. (2025扬州节选)如图2-F-14所示，卫生间吸顶灯从A点发出的一束光射向平面镜上的O点，画出入射光线和反射光线。
答案
9.如图所示
解析
【分析】
要画出入射光线和反射光线，需利用平面镜成像“像与物关于镜面对称”的特点，结合光的反射规律作图：先确定A点关于左侧竖直镜面的像，再通过像点与O点的连线确定反射光线，最后连接A与O得到入射光线，同时标注光线的传播方向。
【解析】
1. 作A点的像：过A点作竖直镜面的垂线，在镜面另一侧延长垂线，使A'到镜面的距离等于A到镜面的距离，得到A点的像A'；
2. 画反射光线：连接A'与O点，沿从O指向A'的方向画带箭头的线段，即为反射光线；
3. 画入射光线：连接A与O点，沿从A指向O的方向画带箭头的线段，即为入射光线。
【答案】
如图所示
【知识点】
平面镜成像作图、光的反射定律
【点评】
本题考查光学基础作图，核心是利用平面镜成像特点确定反射光线，属于对基本规律应用的考查，难度较低。
【难度系数】
0.6
要画出入射光线和反射光线，需利用平面镜成像“像与物关于镜面对称”的特点，结合光的反射规律作图：先确定A点关于左侧竖直镜面的像，再通过像点与O点的连线确定反射光线，最后连接A与O得到入射光线，同时标注光线的传播方向。
【解析】
1. 作A点的像：过A点作竖直镜面的垂线，在镜面另一侧延长垂线，使A'到镜面的距离等于A到镜面的距离，得到A点的像A'；
2. 画反射光线：连接A'与O点，沿从O指向A'的方向画带箭头的线段，即为反射光线；
3. 画入射光线：连接A与O点，沿从A指向O的方向画带箭头的线段，即为入射光线。
【答案】
如图所示
【知识点】
平面镜成像作图、光的反射定律
【点评】
本题考查光学基础作图，核心是利用平面镜成像特点确定反射光线，属于对基本规律应用的考查，难度较低。
【难度系数】
0.6
10. (2025徐州)如图2-F-15所示，河面桥上装饰有“一”字形灯带AB，请画出灯带通过河面所成的像A'B'。
答案
10.如图所示
解析
【分析】本题是平面镜成像作图题，河面相当于平面镜，根据平面镜成像“像与物关于镜面对称”的特点，只需分别作出灯带AB两个端点A、B关于河面的对称点，再连接对称点即可得到像，注意平面镜成的是虚像，需用虚线连接。
【解析】① 作端点A的像：过A点向河面作垂线，垂足为C，在河面另一侧的垂线上截取A'C = AC，确定A的像A'；② 作端点B的像：同理，过B点向河面作垂线，垂足为D，在河面另一侧的垂线上截取B'D = BD，确定B的像B'；③ 用虚线连接A'、B'，A'B'就是灯带AB通过河面所成的像。
【答案】如图所示
【知识点】平面镜成像、光的反射
【点评】本题属于初中物理光学基础作图题，重点考查平面镜成像的作图方法，核心是利用“像与物关于镜面对称”的规律确定像点，作图时需注意虚像用虚线，难度较低，是学生应掌握的基础题型。
【难度系数】0.3
【解析】① 作端点A的像：过A点向河面作垂线，垂足为C，在河面另一侧的垂线上截取A'C = AC，确定A的像A'；② 作端点B的像：同理，过B点向河面作垂线，垂足为D，在河面另一侧的垂线上截取B'D = BD，确定B的像B'；③ 用虚线连接A'、B'，A'B'就是灯带AB通过河面所成的像。
【答案】如图所示
【知识点】平面镜成像、光的反射
【点评】本题属于初中物理光学基础作图题，重点考查平面镜成像的作图方法，核心是利用“像与物关于镜面对称”的规律确定像点，作图时需注意虚像用虚线，难度较低，是学生应掌握的基础题型。
【难度系数】0.3
11. (2025常州)眼睛看向平面镜MN看到像点$S'$,请在图2-F-16中画出物点S以及该现象对应的光路图。
答案
11.如图所示
解析
【分析】
要画出物点S及对应光路，需结合平面镜成像规律和光的反射规律：①利用平面镜成像“像与物关于镜面对称”的特点，过像点S'作平面镜MN的垂线，在垂线的镜面上方截取线段，使物点S到MN的距离等于S'到MN的距离，确定物点S；②连接像点S'与眼睛，该线与MN的交点为入射点O；③连接S与O（入射光线，箭头指向O）、O与眼睛（反射光线，箭头背离O），完成光路绘制。
【解析】
1. 确定物点S：过S'作MN的垂线，垂足为某点，在垂线上方取点S，使S到MN的距离等于S'到MN的距离，得到物点S；
2. 确定入射点：连接S'与眼睛，该线段与MN的交点即为入射点O；
3. 绘制光路：连接S和O，标注箭头（方向指向O，为入射光线）；连接O和眼睛，标注箭头（方向背离O，为反射光线），完成作图。
【答案】
如图所示
【知识点】
平面镜成像、光的反射
【点评】
本题是平面镜成像的基础作图题，核心考查像物对称的特点和光的反射光路的绘制，属于光学部分的重点基础题型，需掌握平面镜成像的核心规律。
【难度系数】
0.6
要画出物点S及对应光路，需结合平面镜成像规律和光的反射规律：①利用平面镜成像“像与物关于镜面对称”的特点，过像点S'作平面镜MN的垂线，在垂线的镜面上方截取线段，使物点S到MN的距离等于S'到MN的距离，确定物点S；②连接像点S'与眼睛，该线与MN的交点为入射点O；③连接S与O（入射光线，箭头指向O）、O与眼睛（反射光线，箭头背离O），完成光路绘制。
【解析】
1. 确定物点S：过S'作MN的垂线，垂足为某点，在垂线上方取点S，使S到MN的距离等于S'到MN的距离，得到物点S；
2. 确定入射点：连接S'与眼睛，该线段与MN的交点即为入射点O；
3. 绘制光路：连接S和O，标注箭头（方向指向O，为入射光线）；连接O和眼睛，标注箭头（方向背离O，为反射光线），完成作图。
【答案】
如图所示
【知识点】
平面镜成像、光的反射
【点评】
本题是平面镜成像的基础作图题，核心考查像物对称的特点和光的反射光路的绘制，属于光学部分的重点基础题型，需掌握平面镜成像的核心规律。
【难度系数】
0.6
12. (2025无锡)探究平面镜成像的特点时，器材有：茶色薄玻璃板、白纸、三个相同的火炬形棋子、刻度尺、黑色水笔、白卡片。

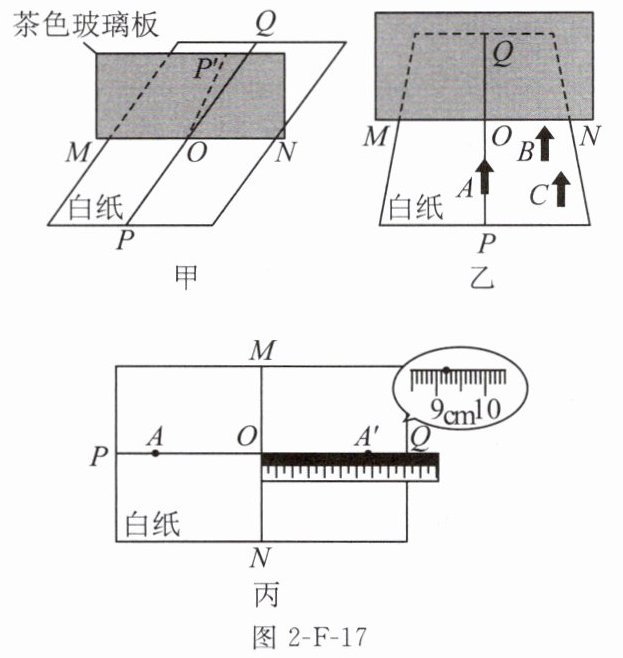

(1)将白纸平铺在水平桌面上，用水笔在白纸上画出两条相互垂直的细直线MN和PQ，交于O点。如图2-F-17甲所示，将茶色玻璃板的底部贴住MN放置，透过玻璃板，观察到OP在平面镜中所成的像$OP'$在OQ的正上方，此时需要
(2)在直线OP上放置棋子A，在玻璃板后方放置白卡片并移动，发现不能在白卡片上观察到棋子A的像，表明平面镜所成的像是
(3)经观察，A的像在直线OQ上，为了确定像的位置，如图乙所示，将棋子B、C放置在白纸上，移动棋子B、C，使棋子C遮挡住棋子A的像和棋子B，在白纸上标记B、C的位置，连接CB，
(1)将白纸平铺在水平桌面上，用水笔在白纸上画出两条相互垂直的细直线MN和PQ，交于O点。如图2-F-17甲所示，将茶色玻璃板的底部贴住MN放置，透过玻璃板，观察到OP在平面镜中所成的像$OP'$在OQ的正上方，此时需要
调节玻璃板的倾斜程度
直至观察到$OP'$与OQ重合
，表明玻璃板与白纸面垂直，固定好玻璃板。(2)在直线OP上放置棋子A，在玻璃板后方放置白卡片并移动，发现不能在白卡片上观察到棋子A的像，表明平面镜所成的像是
虚
像，换用另一个相同的棋子B，在玻璃板后移动，直至它与棋子A在平面镜中所成的像完全重合，表明平面镜所成的像和物大小相等
。(3)经观察，A的像在直线OQ上，为了确定像的位置，如图乙所示，将棋子B、C放置在白纸上，移动棋子B、C，使棋子C遮挡住棋子A的像和棋子B，在白纸上标记B、C的位置，连接CB，
延长CB与OQ相交于点$A'$
，该点即为棋子A的像$A'$的位置。用刻度尺测得A到平面镜的距离为9.20 cm，将刻度尺的零刻度线与MN对齐，测出像$A'$到平面镜的距离，如图丙所示，像距为9.20

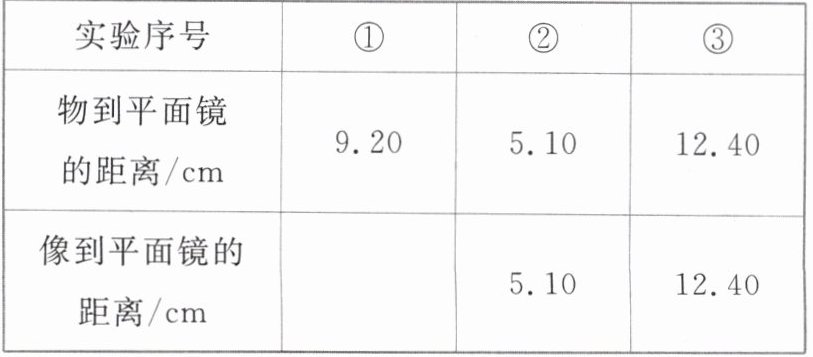

cm。多次改变棋子A的位置，重复以上操作，将测得的数据记录在下表中，分析数据可知：平面镜所成的像与物到平面镜的距离相等
。答案
12.（1）调节玻璃板的倾斜程度 $OP'$与OQ重合
（2）虚 相等
（3）延长CB与OQ相交于点$A'$
9.20
平面镜所成的像与物到平面镜的距离相等
（2）虚 相等
（3）延长CB与OQ相交于点$A'$
9.20
平面镜所成的像与物到平面镜的距离相等
解析
【分析】
本题围绕探究平面镜成像特点的实验展开，需结合实验操作要求、成像原理逐步分析：
（1）实验中玻璃板需垂直于白纸面，否则像无法在水平方向对应直线上，因此要调节玻璃板倾斜程度，直到像与对应直线重合，证明玻璃板垂直；
（2）实像可呈现在光屏上，虚像不能，据此判断像的虚实；相同棋子与像重合，说明像物大小关系；
（3）确定像的位置需结合像所在直线，通过延长辅助线找到交点；根据平面镜成像特点，像距等于物距，再分析实验数据得出结论。
【解析】
（1）实验时，若玻璃板未与白纸面垂直，像会偏离水平方向的对应直线，因此需要调节玻璃板的倾斜程度，直至观察到$OP'$与OQ重合，表明玻璃板与白纸面垂直；
（2）实像能在光屏（白卡片）上呈现，虚像不能，白卡片上无法观察到像，说明平面镜成虚像；相同棋子B与棋子A的像完全重合，表明像和物大小相等；
（3）像在直线OQ上，连接CB后延长CB与OQ相交，交点即为像$A'$的位置；根据平面镜成像特点，像距等于物距，A到平面镜距离为9.20cm，故像距为9.20cm；多次实验数据表明，平面镜所成的像与物到平面镜的距离相等。
【答案】
（1）调节玻璃板的倾斜程度；$OP'$与OQ重合
（2）虚；相等
（3）延长CB与OQ相交于点$A'$；9.20；平面镜所成的像与物到平面镜的距离相等
【知识点】
平面镜成像的特点；探究平面镜成像的实验操作
【点评】
本题为平面镜成像实验的基础考查题，涵盖实验操作规范、成像特点的验证，需学生熟悉实验步骤与原理，难度适中，是初中物理光学的核心实验内容。
【难度系数】
0.7
本题围绕探究平面镜成像特点的实验展开，需结合实验操作要求、成像原理逐步分析：
（1）实验中玻璃板需垂直于白纸面，否则像无法在水平方向对应直线上，因此要调节玻璃板倾斜程度，直到像与对应直线重合，证明玻璃板垂直；
（2）实像可呈现在光屏上，虚像不能，据此判断像的虚实；相同棋子与像重合，说明像物大小关系；
（3）确定像的位置需结合像所在直线，通过延长辅助线找到交点；根据平面镜成像特点，像距等于物距，再分析实验数据得出结论。
【解析】
（1）实验时，若玻璃板未与白纸面垂直，像会偏离水平方向的对应直线，因此需要调节玻璃板的倾斜程度，直至观察到$OP'$与OQ重合，表明玻璃板与白纸面垂直；
（2）实像能在光屏（白卡片）上呈现，虚像不能，白卡片上无法观察到像，说明平面镜成虚像；相同棋子B与棋子A的像完全重合，表明像和物大小相等；
（3）像在直线OQ上，连接CB后延长CB与OQ相交，交点即为像$A'$的位置；根据平面镜成像特点，像距等于物距，A到平面镜距离为9.20cm，故像距为9.20cm；多次实验数据表明，平面镜所成的像与物到平面镜的距离相等。
【答案】
（1）调节玻璃板的倾斜程度；$OP'$与OQ重合
（2）虚；相等
（3）延长CB与OQ相交于点$A'$；9.20；平面镜所成的像与物到平面镜的距离相等
【知识点】
平面镜成像的特点；探究平面镜成像的实验操作
【点评】
本题为平面镜成像实验的基础考查题，涵盖实验操作规范、成像特点的验证，需学生熟悉实验步骤与原理，难度适中，是初中物理光学的核心实验内容。
【难度系数】
0.7
