2026年基础训练大象出版社九年级物理全一册人教版第172页答案

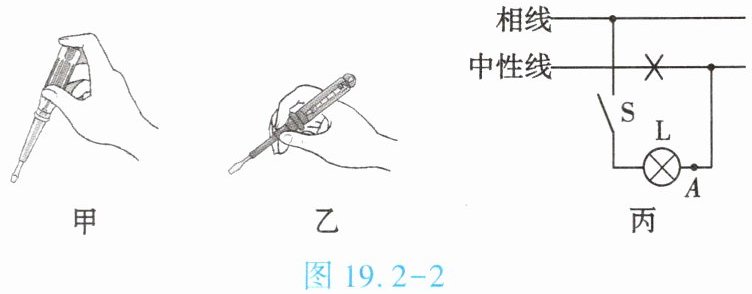

2. (★★)如图19.2-2,用测电笔辨别相线、中性线时,正确的使用方式是图
甲
(填“甲”或“乙”);电工师傅正确测试相线时,氖管发光,此时
有
(填“有”或“没有”)电流通过电工师傅的身体。图丙中,电路中画“×”处表示断路,开关S闭合后,用测电笔测试A点,氖管
会
(填“会”或“不会”)发光。

图19.2-2

答案

2. 甲 有 会
3. (★★)家庭电路中为了用电安全,洗衣机应选用
三
孔插座。若人体不小心触碰到相线裸露处,家庭电路中的
漏电保护器
(填“漏电保护器”或“空气开关”)会自动断开,切断电路,起到保护作用。

答案

3. 三 漏电保护器

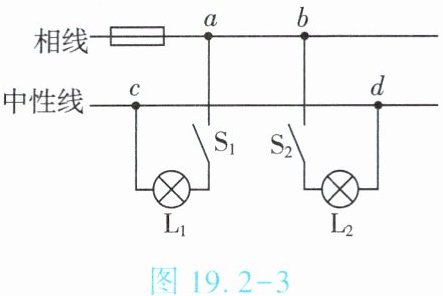

4. (★★★)如图19.2-3所示,开关S₁和S₂均闭合时,只有灯泡L₁亮;用测电笔测试a、b、c、d四点时,测电笔的氖管只有在c处时不发光,则电路故障是
dc间断路
（填“ab间断路”“灯泡L₂断路”或“dc间断路”）。

答案

4. dc间断路

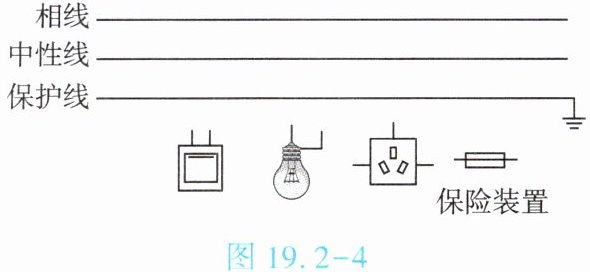

5. (★★★)在如图19.2-4所示家庭电路中,请将图中各元件连入电路。要求:开关只控制灯泡,三孔插座带保险装置。
相线 —————————————————————————————————
中性线 —————————————————————————————————
保护线 ———————————————————————————————————————┐
└───接地

保险装置
图19.2-4

答案


5. 如答图19.2-1所示
1.(★★)为了防止电流过大将用电器核心部件烧毁,很多用电器都装有“保险管”,图19.2-5是两个熔断电流为“10 A”和“20 A”的某种型号保险管的截面图(保险丝的材料相同),那么图
(填“甲”或“乙”)保险管的熔断电流为“10 A”,它的保险丝电阻相对另一个
(填“较大”或“较小”)。

答案

乙；较大。

解析

解：
在保险丝材料、长度均相同的条件下，导体的横截面积越小，电阻越大，允许通过的最大电流也越小。
由图可知乙保险管的保险丝横截面积更小，因此它的电阻相对另一个更大，允许通过的熔断电流更小，对应熔断电流为10 A。
2. (★★)生活用电处处可见，用电安全尤为关键。家庭电路中，下列哪些操作可能会导致空气开关跳闸 【 】

A.插座中的两个线头相碰
B.用手机充电器给手机充电
C.台灯开关中的两个线头相碰
D.台灯插头与插座接触不良

答案

A

解析

家庭电路中空气开关跳闸的原因是电路电流过大，由短路或用电器总功率过大引发。
A. 插座的两个线头分别连接火线和零线，二者相碰会发生电源短路，电路电流急剧增大，会导致空气开关跳闸。
B. 手机充电器功率很小，正常充电时电路电流远低于空气开关的额定动作电流，不会引发跳闸。
C. 台灯开关内的两个线头相碰，仅会使开关持续导通、台灯始终工作，不会造成短路或总功率过大，不会引发跳闸。
D. 台灯插头与插座接触不良属于断路故障，不会产生过大电流，不会引发跳闸。
