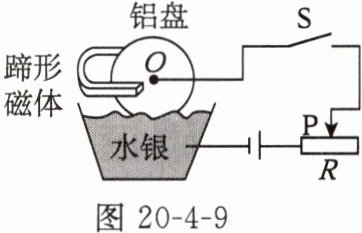

14. 如图20-4-9所示,放在蹄形磁体两极之间的铝盘的下边缘浸在液态水银中,闭合开关S,铝盘会绕水平轴O转动。下列说法正确的是()。

A.铝盘转动的原理与电动机的工作原理相同
B.将磁体的磁极对调后,铝盘的转动方向不变
C.将电源的正负极对调后接入电路,铝盘的转动方向不变
D.左右移动滑动变阻器的滑片P,铝盘的转动方向改变

A

【解析】
铝盘转动是因为通电的铝盘在磁场中受到力的作用，这与电动机的工作原理（通电导体在磁场中受力运动）相同，故A正确；
通电导体在磁场中受力的方向与磁场方向和电流方向有关：
将磁体的磁极对调后，磁场方向改变，铝盘受到的力的方向改变，转动方向改变，故B错误；
将电源的正负极对调后，电流方向改变，铝盘受到的力的方向改变，转动方向改变，故C错误；
左右移动滑动变阻器的滑片P，改变的是电路中的电流大小，会改变铝盘的转动速度，不会改变转动方向，故D错误。
综上，答案选A。
【答案】
A
【知识点】
通电导体在磁场中受力、电动机工作原理
【点评】
本题考查通电导体在磁场中受力的相关知识，需明确受力方向由电流方向和磁场方向共同决定，电流大小影响受力大小（即转动速度），要准确区分影响转动方向和转动速度的因素。
【难度系数】
0.6

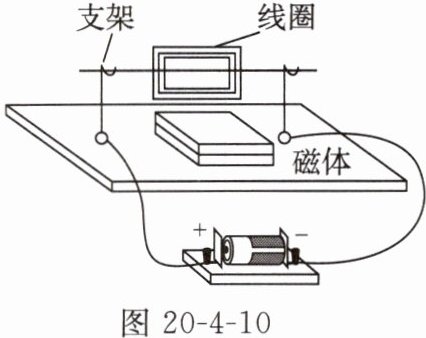

15. 如图20-4-10,兴趣小组制作了一个无换向器的直流电动机,给线圈通电,轻轻一推,线圈会持续转动。下列说法不正确的有()。

A.该电动机主要由磁体和线圈组成
B.该电动机主要把电能转化为动能
C.对调电源两极可改变线圈转速
D.电流通过线圈产生的热量与线圈的电阻有关

C

【解析】
逐一分析各选项：
A选项：由图可知，该电动机主要由磁体和线圈组成，说法正确。
B选项：电动机工作时主要将电能转化为机械能（动能），说法正确。
C选项：对调电源两极，改变的是线圈中的电流方向，会改变线圈的转动方向，不能改变线圈转速，说法错误。
D选项：根据焦耳定律$Q=I^2Rt$，电流通过线圈产生的热量与线圈的电阻有关，说法正确。
本题要求选不正确的，故选C。
【答案】
C
【知识点】
电动机的构造；电动机的能量转化；焦耳定律
【点评】
本题考查无换向器直流电动机的相关知识，需明确电动机的构造、能量转化、转向和转速的影响因素，以及焦耳定律的应用，区分转动方向和转速的改变因素是解题关键。
【难度系数】
0.6

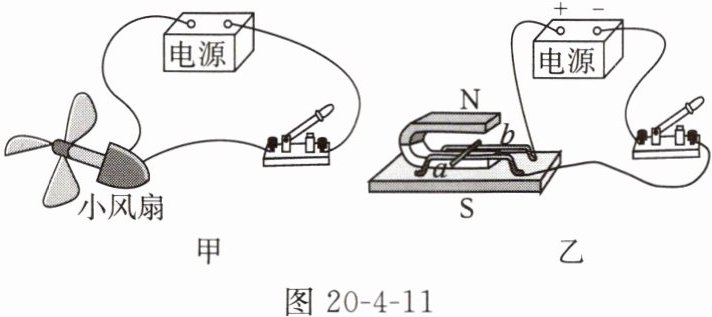

16. 小雪自制了一个小风扇,如图20-4-11甲所示,使用时发现小风扇转动,但风却向后吹。小雪设计了如图20-4-11乙所示的实验,探究其原因。

(1)闭合开关,给铜棒ab通电,发现铜棒ab向右运动,这表明铜棒ab在磁场中受到的作用。
(2)保持磁场方向不变,将电源正负极对调后接入电路,闭合开关,发现铜棒ab向左运动,这表明。
(3)保持电流方向不变,将磁体的两极对调,闭合开关,发现铜棒ab向左运动,这表明。
(4)根据实验,要改变小风扇转动方向,小雪应该。
(5)请写出一个和小风扇工作原理相同的用电器：。

(1)力
(2)通电导体在磁场中受力的方向与电流方向有关
(3)通电导体在磁场中受力的方向与磁场方向有关
(4)对调电源正负极或将小风扇拆开后将磁极对调
(5)电吹风(合理即可)

【解析】
(1) 闭合开关后铜棒ab在磁场中由静止变为运动，说明铜棒ab在磁场中受到力的作用。
(2) 磁场方向不变，仅改变电流方向，铜棒运动方向改变，表明通电导体在磁场中受力的方向与电流方向有关。
(3) 电流方向不变，仅改变磁场方向，铜棒运动方向改变，表明通电导体在磁场中受力的方向与磁场方向有关。
(4) 小风扇的转动是利用通电导体在磁场中受力运动的原理，要改变其转动方向，可通过改变电流方向（对调电源正负极）或改变磁场方向（拆开小风扇对调磁极）实现。
(5) 小风扇工作原理是通电导体在磁场中受力运动，电吹风（或电动机、电动剃须刀等）的工作原理与其相同。
【答案】
(1) 力
(2) 通电导体在磁场中受力的方向与电流方向有关
(3) 通电导体在磁场中受力的方向与磁场方向有关
(4) 对调电源正负极或将小风扇拆开后将磁极对调
(5) 电吹风（合理即可）
【知识点】
通电导体在磁场中受力；受力方向的影响因素；电动机原理
【点评】
本题通过实验探究通电导体在磁场中受力的相关规律，考查对电动机工作原理的理解，注重知识的应用与迁移。
【难度系数】
0.7
