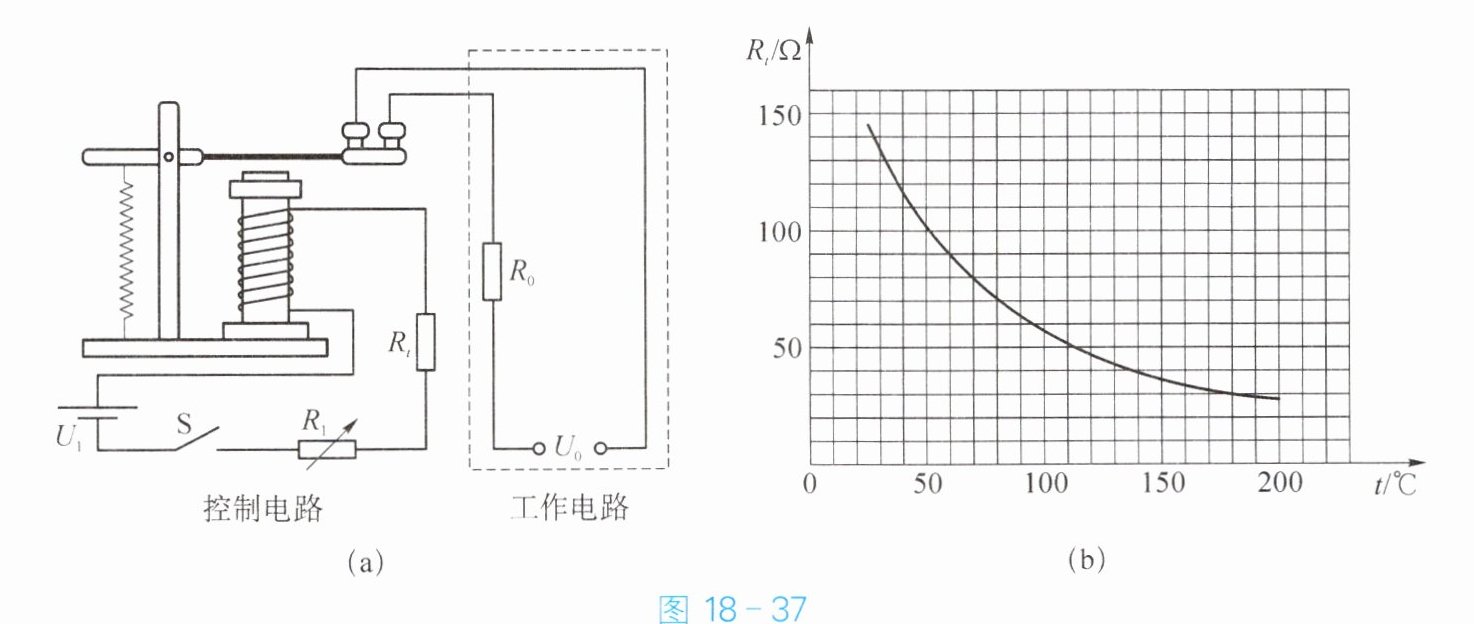

图18-37(a)是某电加热恒温箱的简化工作原理电路图。工作电路由电压为220V的电源U₀和阻值为88Ω的电热丝R₀组成；控制电路由电压为7.5V的电源$U_1、$开关、电磁继电器(线圈电阻不计)、电阻箱$R_1($阻值范围为0～120Ω)和热敏电阻Rₜ组成。热敏电阻Rₜ的阻值与温度t的关系如图18-37(b)所示。当控制电路的电流达到50mA时,衔铁才被吸下,从而切断工作电路,该恒温箱停止加热。

(1)工作电路中,电热丝R₀工作时的电流和工作5min产生的热量分别是多少？
(2)如果该恒温箱的温度设定为60℃,则电阻箱$R_1$应取多大阻值？
(3)该恒温箱可设定的最高温度是多少？

（1）2.5 A 1.65×10⁵ J （2）60 Ω （3）180℃

(1)解：$I=\frac{U_0}{R_0}=\frac{220\,V}{88\,\Omega}=2.5\,A$
$t=5\,min=300\,s$
$Q=I^2R_0t=(2.5\,A)^2×88\,\Omega×300\,s=1.65×10^5\,J$
(2)解：由图(b)知，$t=60°C$时，$R_t=90\,\Omega$
$I=50\,mA=0.05\,A$
$R_{总}=\frac{U_1}{I}=\frac{7.5\,V}{0.05\,A}=150\,\Omega$
$R_1=R_{总}-R_t=150\,\Omega-90\,\Omega=60\,\Omega$
(3)解：$R_1=120\,\Omega$时，$R_t=R_{总}-R_1=150\,\Omega-120\,\Omega=30\,\Omega$
由图(b)知，$R_t=30\,\Omega$时，$t=180°C$
