- 例题1

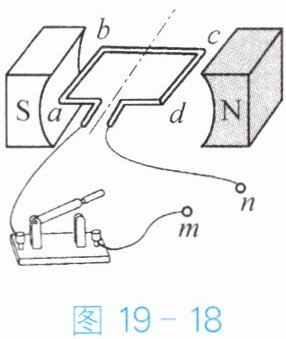

如图19-18所示,线圈$abcd$位于磁极之间,$m$、$n$是两个接线柱。下列说法中正确的是()。

A.若$m$、$n$之间接入电源,则开关闭合后线圈$ab段和cd$段受力方向相同
B.若$m$、$n$之间接入电源,图中线圈所在的位置叫平衡位置
C.若$m$、$n$之间接入灵敏电流计,则开关闭合后线圈前后水平移动时,灵敏电流计的指针会偏转
D.若$m$、$n$之间接入灵敏电流计,则开关闭合后线圈顺(或逆)时针转动时,灵敏电流计的指针会偏转

分析
选项A中,若$m$、$n$之间接入电源,线圈$ab段和cd$段所处磁场方向相同,电流方向不同,所以受力的方向是相反的,故错误。
选项B中,当线圈位于平衡位置时,线圈平面和磁场垂直,若$m$、$n$之间接入电源,则图中线圈所在的位置不是平衡位置,故错误。
选项C中,若$m$、$n$之间接入灵敏电流计,开关闭合后线圈前后水平移动时,不能切割磁感线,灵敏电流计的指针不会偏转,故错误。
选项D中,若$m$、$n$之间接入灵敏电流计,开关闭合后线圈顺(或逆)时针转动时,$ab段和cd$段切割磁感线,产生感应电流,灵敏电流计的指针会偏转,故正确。
解
D
策略提炼
要用右手判断感应电流的方向。

举一反三

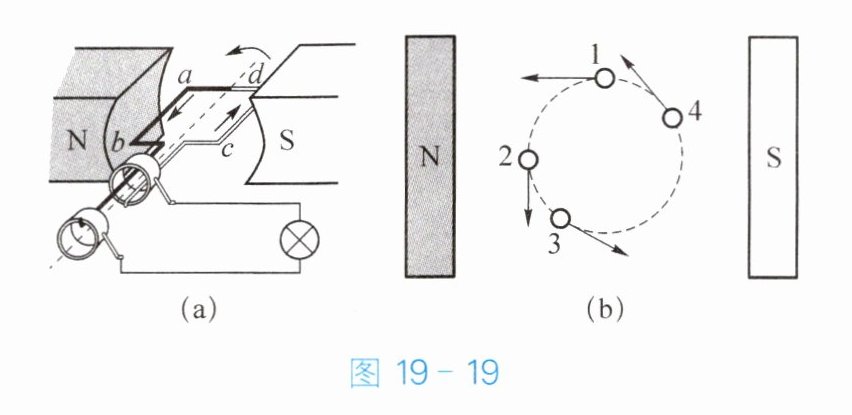

图19-19(a)是发电机原理的示意图,图19-19(b)中的小圆圈表示导线$ab$。当它在磁场中分别转到1、2、3、4位置时(运动方向已用箭头标出),其中没有感应电流产生的位置是(选填“1”“2”“3”或“4”)。该发电机产生的是(选填“交流电”或“直流电”)。

1 交流电

例题2
火力发电的能量转化过程：燃料的→水和水蒸气的→发电机转子的→电能。

分析
在火力发电的过程中,燃料燃烧将自身的化学能转化为水和水蒸气的内能,这些内能对外做功,转化为发电机转子的机械能,从而带动发电机工作,机械能最终转化为电能。
解
化学能 内能 机械能
策略提炼
发电是将其他形式的能量转化为电能。
