2025年基础训练大象出版社八年级物理上册北师大版第140页答案

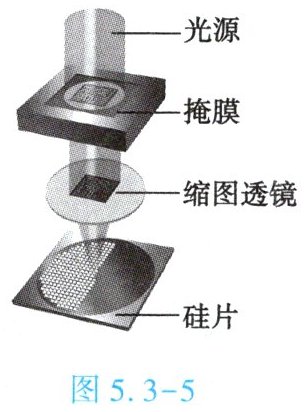

2. (★★★)光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上,从而制造出集成电路的方法,其工作原理如图5.3-5所示。若图示中掩膜上的电路图恰好在硅片上成清晰、缩小的像,下列说法正确的是【
B
】

A.掩膜上的电路图在硅片上成虚像
B.掩膜位于缩图透镜的2倍焦距以外
C.硅片位于缩图透镜的1倍焦距以内
D.要减小硅片上的像,需将掩膜向下移动
(5.3-5)

答案

B

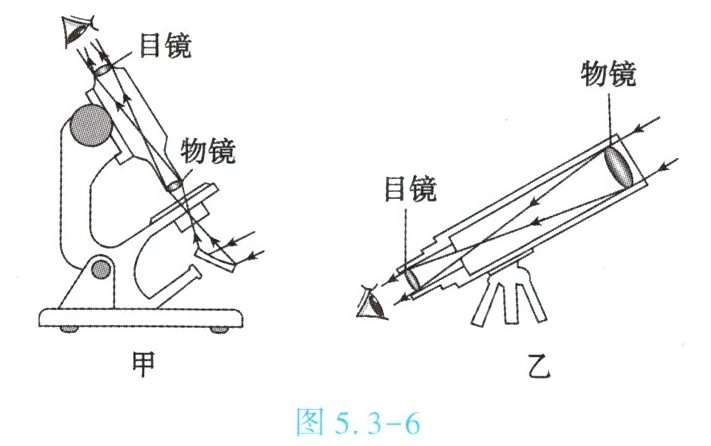

3. (★★)图5.3-6为显微镜和天文望远镜的示意图,下列关于两种仪器的说法
错
误
的是【
A
】

A.显微镜和天文望远镜的目镜成的像都是实像
B.天文望远镜的物镜成像特点与照相机相同
C.显微镜的物镜成像特点与投影仪相同
D.天文望远镜的目镜和物镜都是凸透镜
(5.3-6)

答案

A
4. (★★★)智能手机扫码功能可快速获取信息,手机摄像头相当于
凸透镜
(填“凸透镜”或“凹透镜”),二维码通过摄像头在手机中所成的是
实

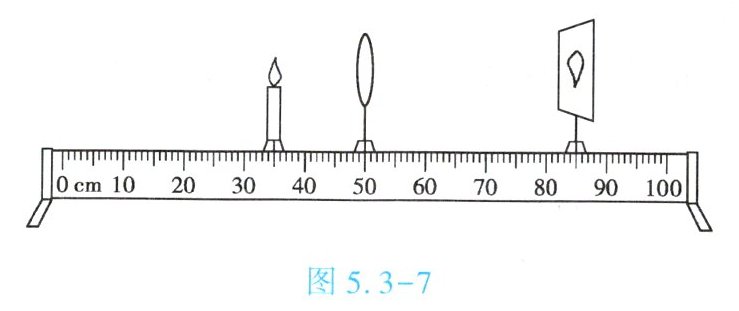

(填“实”或“虚”)像。如图5.3-7所示,蜡烛恰好在光屏上成清晰的像,此时光屏上可观察到倒立、
放大
(填“放大”或“缩小”)的
实
(填“实”或“虚”)像,生活中的应用是
投影仪
(填“投影仪”或“照相机”)。
(5.3-7)

答案

凸透镜
实
放大
实
投影仪
