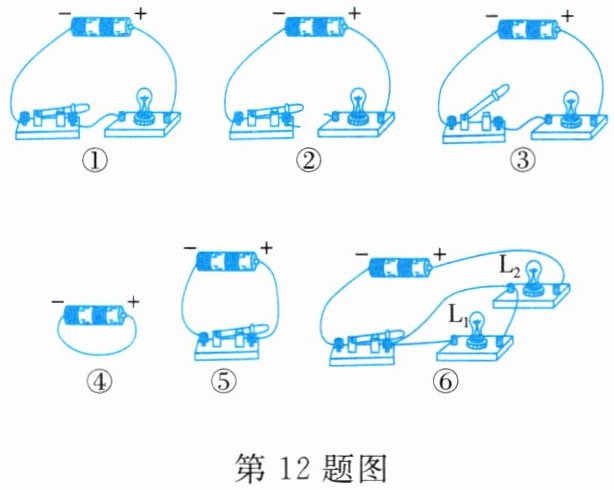

12. 电路有三种状态:通路、断路和短路。在如图所示的六个电路中,属于通路的是
]
①
(填序号,下同),断路的是②⑤
,电源短路的是③④
,用电器短路的是⑥
。]
答案
①；②⑤；③④；⑥
解析
通路是处处连通且用电器能工作的电路，①中电源、开关、灯泡串联，开关闭合，电路连通，为通路；断路是电路某处断开，②和⑤中开关断开，电路断开，为断路；电源短路是电流不经过用电器直接从电源正负极连通，③中灯泡被短路（仅一个用电器）、④中电源正负极直接相连，均为电源短路；用电器短路是电流绕过某个用电器，⑥中L₂两端被导线直接连接，L₂被短路，为用电器短路。
13. 有时人接触汽车,会被“电”一下,这是因为汽车行驶过程中与空气摩擦发生了摩擦起电现象。此时用静电消除器接触汽车外部,消除器中的LED灯就会发光。若操作时短时间内有大量电子从汽车通过LED灯流向消除器,那么LED灯中的电流方向是
从消除器流向汽车
。请分析人接触汽车被“电”一下的原因。汽车因摩擦起电带电荷，人接触时电荷通过人体中和形成电流。
答案
从消除器流向汽车；汽车因摩擦起电带电荷，人接触时电荷通过人体中和形成电流。
解析
电流方向规定为正电荷定向移动的方向，与电子定向移动方向相反。电子从汽车通过LED灯流向消除器，故LED灯中电流方向是从消除器流向汽车。人接触汽车被“电”一下是因为汽车因摩擦起电带了电荷，人接触时，电荷通过人体发生中和形成电流。
14. 如图甲所示是高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开。小华将$A$、$B$连在一起时,小明将“测量仪”连接在$X$、$Z$两端,灯泡发光;小华将$B$、$C$连在一起时,小明将“测量仪”连在$X$、$Y$两端,灯泡发光。则(
A.$A和Z$是同一根电线的两端
B.$A和X$是同一根电线的两端
C.$B和Y$是同一根电线的两端
D.$C和Z$是同一根电线的两端
A
)A.$A和Z$是同一根电线的两端
B.$A和X$是同一根电线的两端
C.$B和Y$是同一根电线的两端
D.$C和Z$是同一根电线的两端
答案
A
解析
假设三根电线分别为①、②、③，上端A、B、C和下端X、Y、Z为各电线的两端。
第一次：A、B相连，X、Z间测量仪发光，说明X、Z对应的上端通过A、B相连形成通路，即X、Z的上端为A、B（顺序待定）。
第二次：B、C相连，X、Y间测量仪发光，说明X、Y对应的上端通过B、C相连形成通路，即X、Y的上端为B、C（顺序待定）。
联立两次操作：若X的上端为B（满足第二次X与Y对应B、C），则第一次中Z的上端必为A（A、B相连），剩余Y的上端为C。因此，A对应Z，B对应X，C对应Y。
第一次：A、B相连，X、Z间测量仪发光，说明X、Z对应的上端通过A、B相连形成通路，即X、Z的上端为A、B（顺序待定）。
第二次：B、C相连，X、Y间测量仪发光，说明X、Y对应的上端通过B、C相连形成通路，即X、Y的上端为B、C（顺序待定）。
联立两次操作：若X的上端为B（满足第二次X与Y对应B、C），则第一次中Z的上端必为A（A、B相连），剩余Y的上端为C。因此，A对应Z，B对应X，C对应Y。

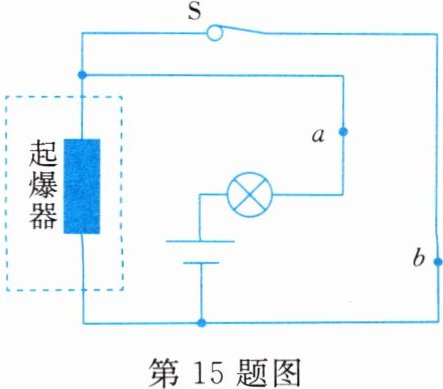

15. [模型建构]某安全部门开展拆弹演练,如图所示为定时炸弹的引爆装置,起爆前定时开关$S$是闭合的,当设定起爆时间一到,定时开关$S$会自动断开。为使引爆装置停止工作,拆弹专家应在图中
]
b
(选填“$a$”或“$b$”)处剪断导线,拆除前起爆器被短路
(选填“短路”或“断路”)。]
答案
b；短路
解析
起爆前定时开关S闭合，电流从电源正极出发，经开关S、导线a回到电源负极，起爆器被短路，无电流通过。当S断开时，电流经起爆器、灯泡回到电源负极，起爆器工作。要使引爆装置停止工作，需切断起爆器所在电路，应剪断b处导线。拆除前起爆器被短路。
