5. 在“组成串联电路”的学生实验中,图 15 - 24 是小强同学实验的电路图。当开关 $ S $ 合上后,他发现灯 $ L_1 $ 与 $ L_2 $ 均不亮。小强同学想了想,拿起一根导线开始检查：他先将导线并接在灯 $ L_1 $ 的两端,发现灯 $ L_2 $ 亮,$ L_1 $ 不亮；然后用导线并接在 $ L_2 $ 两端,发现两灯均不亮。于是,他马上判断出了电路的故障。你认为他的判断是。

[img]图 15 - 24[/img]

灯L₁的灯丝断了

6. 野营时,小丽携带的手电筒不发光了,请你帮助她找出原因。

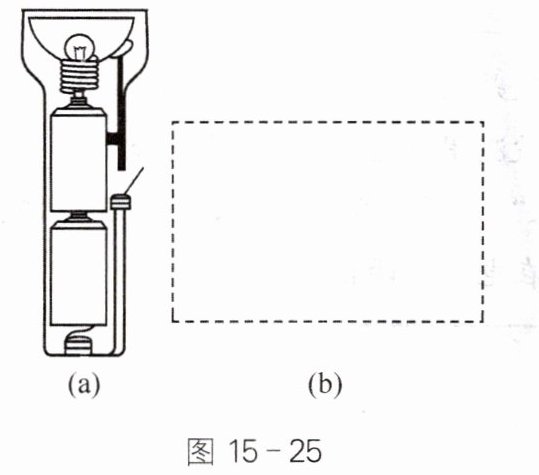

(1) 请根据图 15 - 25(a)手电筒的结构示意图,在图 15 - 25(b)虚线框中画出电路图。
(2) 写出手电筒不发光的三种可能原因。
①____。
②____。
③____。

（1）如图5所示 （2）① 小灯泡的灯丝断了 ② 开关接触不良 ③ 电池放错

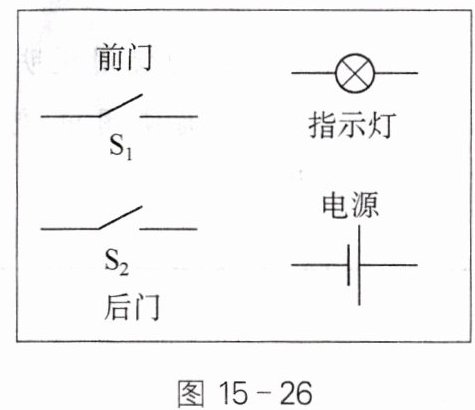

7. 某展馆需要设计一电路。要求：前、后两门各装配一个开关,只要有任意一个开关闭合,指示灯亮,表示休馆,游客不能再入馆；若前、后门开关同时断开,则指示灯熄灭,表示馆在开放中,允许游客入内参观。请根据要求完成图 15 - 26 中的电路连接。(直接用笔在图上连线)

如图6所示
