5. 小丽利用如图所示的装置“测量小灯泡的电阻”,电源电压为 $ 6 V $ 且保持不变,选用的小灯泡上标有“$ 2.5 V $”字样。

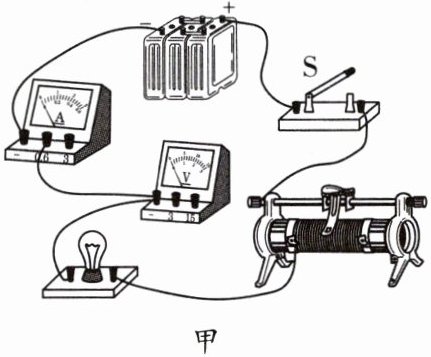

(1)图甲中有一根导线未连接,请用笔画线代替导线将电路连接完整。
(2)闭合开关后,发现小灯泡不亮,电流表与电压表有较小示数,则接下来合理的操作是______。(选填选项字母代号)
A. 断开开关,更换小灯泡
B. 移动滑动变阻器的滑片,观察小灯泡是否发光

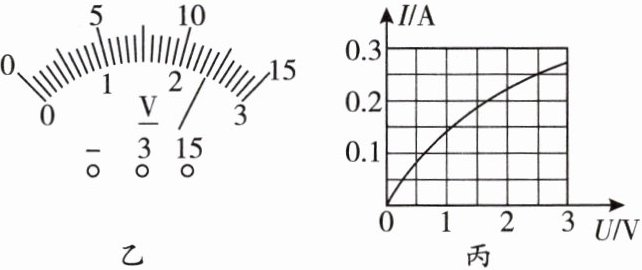

(3)排除故障后,闭合开关,调节滑片到某一位置后,电压表的示数如图乙所示,此时应向______(选填“左”或“右”)移动滑动变阻器的滑片,使小灯泡正常发光。记录电压表和电流表的示数,并绘制成图丙所示的 $ I - U $ 关系图像。根据图像信息,可计算出小灯泡正常发光时的电阻值。
(4)小明建议根据所记录的数据计算出电阻再求平均值作为小灯泡的电阻值,小丽认为小明的建议是错误的,原因是______。

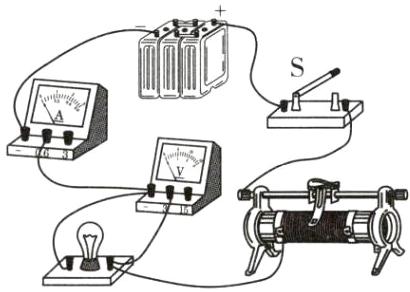

(1)如图所示。
　　　
(2)B
(3)左
(4)灯丝电阻受温度影响,不同电压下小灯泡的电阻值不同

6. 有一个阻值未知的定值电阻,小兰用“伏安法”测量其阻值,过程如下。

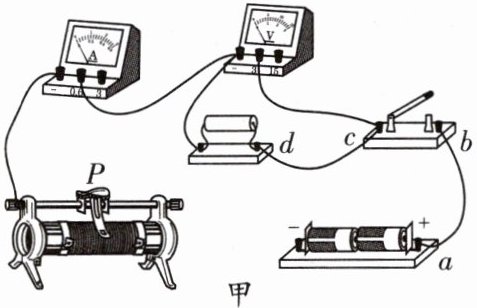

(1)用笔画线代替导线,将图甲中的电路连接完整。

(2)正确连接电路后,将滑动变阻器的滑片 $ P $ 移至阻值______处,再闭合开关。小兰发现移动滑动变阻器滑片 $ P $ 的过程中,电压表有示数且几乎不变,电流表没有示数,则电路中存在的故障可能是：两个接线柱______(选填“$ a $ 与 $ b $”或“$ c $ 与 $ d $”)间发生了断路。

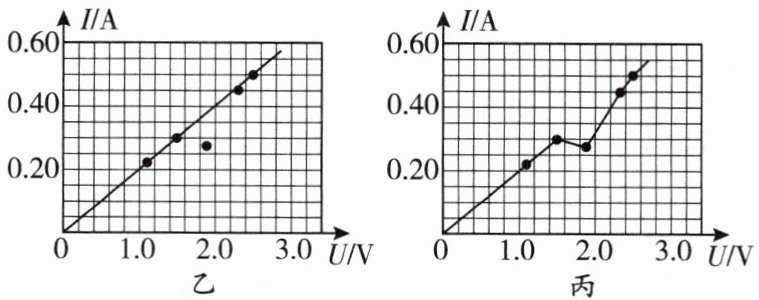

(3)解决故障后,通过调节滑动变阻器滑片 $ P $ 的位置,进行多次实验,得到实验数据如下表,其中有一组数据是错误的。小兰和小海根据实验数据分别画出了电阻的 $ I - U $ 图像,如图乙、丙所示,其中图像______是正确的。

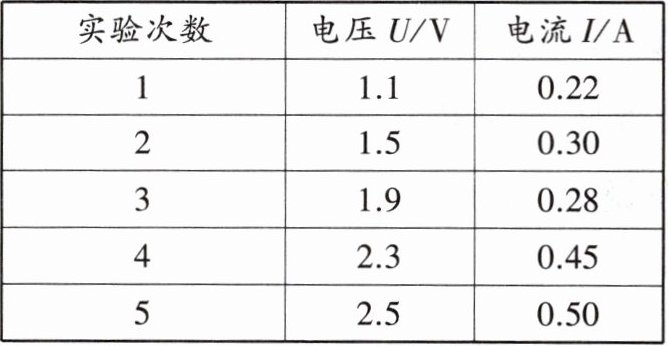

| 实验次数 | 电压 $ U/V $ | 电流 $ I/A $ |
| :---: | :---: | :---: |
| 1 | $ 1.1 $ | $ 0.22 $ |
| 2 | $ 1.5 $ | $ 0.30 $ |
| 3 | $ 1.9 $ | $ 0.28 $ |
| 4 | $ 2.3 $ | $ 0.45 $ |
| 5 | $ 2.5 $ | $ 0.50 $ |


(4)所测电阻的阻值为______ $ \Omega $。

(1)如图所示。
　　
(2)最大 c与d
(3)乙
(4)5
