1.(2013,2016)如图所示,三幅图中,
图

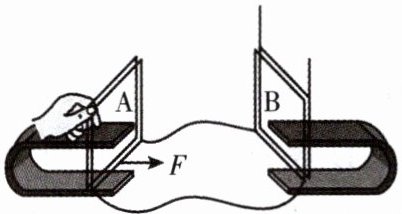

2.(2013,2016)如图所示,放在磁铁中的线圈A和B,用导线构成闭合回路。当用力使线圈A向右运动时,发现悬挂着的线圈B也随着摆动。请详细叙述线圈B摆动的原因:
图丙

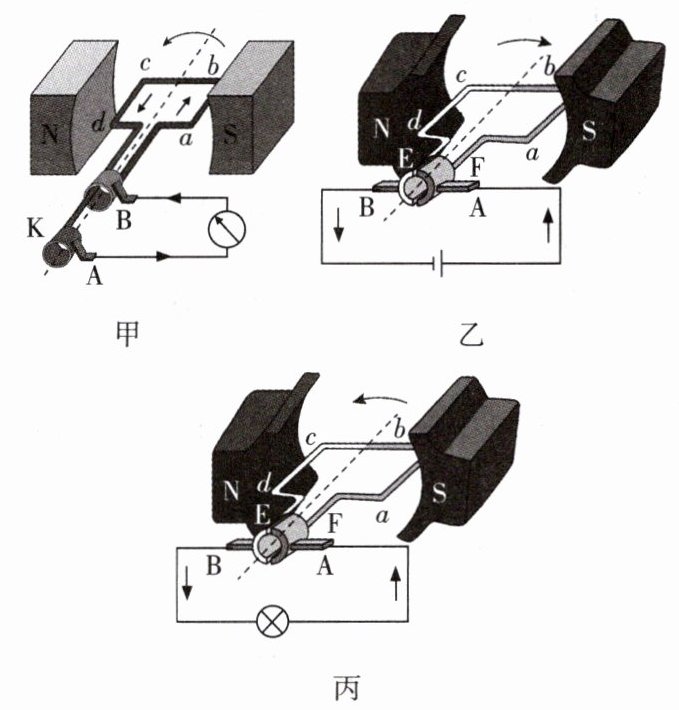

是交流发电机的结构原理图,图乙
是电动机的结构原理图,图甲
是直流发电机的结构原理图。2.(2013,2016)如图所示,放在磁铁中的线圈A和B,用导线构成闭合回路。当用力使线圈A向右运动时,发现悬挂着的线圈B也随着摆动。请详细叙述线圈B摆动的原因:
当线圈A向右运动时，A切割磁感线，闭合回路中产生感应电流；线圈B中有电流通过，在磁场中受力而摆动。
答案
1. 丙；乙；甲 2. 当线圈A向右运动时，A切割磁感线，闭合回路中产生感应电流；线圈B中有电流通过，在磁场中受力而摆动。
解析
1. 发电机无电源，电动机有电源。乙图有电源，为电动机。甲、丙无电源为发电机；甲图线圈接换向器（半环）输出直流电，为直流发电机；丙图接滑环输出交流电，为交流发电机。
2. 线圈A向右运动切割磁感线，闭合回路产生感应电流；线圈B中有电流通过，在磁场中受力而摆动。
2. 线圈A向右运动切割磁感线，闭合回路产生感应电流；线圈B中有电流通过，在磁场中受力而摆动。

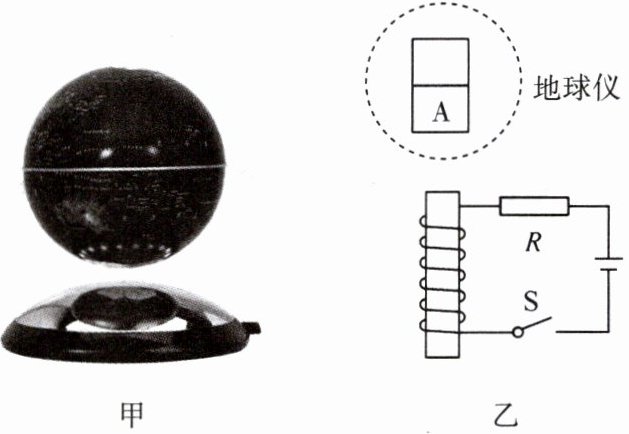

3.(2008)如图甲是磁悬浮地球仪。地球仪内有磁体,底座内装有电磁铁,原理如图乙所示。闭合开关,请在图中标出通电螺线管的N极和地球仪内磁体A端的极性。
答案
1. 电流从螺线管下端流入，根据安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指所指上端为N极，故通电螺线管上端为N极。
2. 磁悬浮地球仪利用同名磁极相互排斥原理悬浮，螺线管上端为N极，地球仪内磁体A端与螺线管上端磁极相同，因此A端为N极。
结论：通电螺线管上端为N极，地球仪内磁体A端为N极。
2. 磁悬浮地球仪利用同名磁极相互排斥原理悬浮，螺线管上端为N极，地球仪内磁体A端与螺线管上端磁极相同，因此A端为N极。
结论：通电螺线管上端为N极，地球仪内磁体A端为N极。
1.(2001)【传统文化】北宋时期沈括在《梦溪笔谈》中记载：“以磁石磨针锋,则能指南。”这一现象可说明(
A.地球存在磁场
B.针尖受到重力
C.针尖受到浮力
D.空气吸引针尖
A
)。A.地球存在磁场
B.针尖受到重力
C.针尖受到浮力
D.空气吸引针尖
答案
A
解析
磁石磨针锋后针能指南，说明针受到了磁场力的作用，而针能指南指向地理南极附近，是因为地球本身是一个大磁体，地球周围存在磁场，即地磁场，所以这一现象可说明地球存在磁场。针尖受到重力方向是竖直向下的，与指南现象无关；针尖在空气中几乎不受浮力；空气也不会吸引针尖使其指南。
2.(2002)如图所示,磁铁吸住两根铁钉的一端,那么这两根铁钉的另一端将(
A.互相吸引,如图甲
B.互相排斥,如图乙
C.既不吸引,也不排斥,如图丙
D.以上三种情况都有可能
B
)。A.互相吸引,如图甲
B.互相排斥,如图乙
C.既不吸引,也不排斥,如图丙
D.以上三种情况都有可能
答案
B
解析
磁铁吸住两根铁钉的一端，铁钉会被磁化。靠近磁铁S极的铁钉一端为N极，另一端为S极，所以两根铁钉的另一端均为S极。根据同名磁极相互排斥，这两根铁钉的另一端将互相排斥。
B
B
