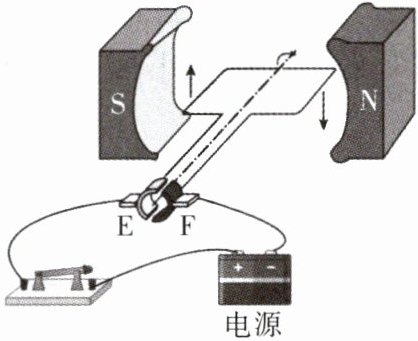

5.(2012)如图所示的直流电动机工作示意图中,E、F两个半铜环被称为,其作用是在线圈转过平衡位置时自动改变线圈中的,从而实现通电线圈在磁场中持续转动。

换向器；电流方向

在直流电动机中，E、F两个半铜环被称为换向器。当线圈转过平衡位置时，换向器能自动改变线圈中的电流方向，从而使通电线圈在磁场中受到的力的方向改变，实现线圈持续转动。

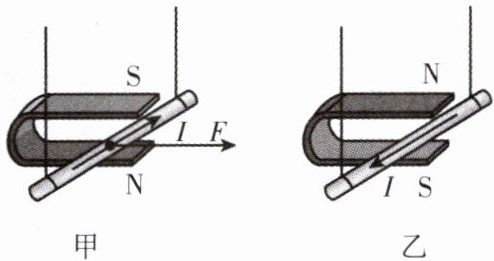

6.(2012)如图甲所示,通电导体中电流的方向向里,磁场对通电导体力F的方向水平向右。改变实验条件,如图乙所示,请画出磁场对通电导体的作用力及通电导体所受重力的示意图。

通电导体在磁场中受力的方向与电流方向和磁场方向有关，当磁场方向改变，电流方向不变时，导体受力方向改变。
图甲中电流方向向里，磁场方向（上N下S）竖直，导体受力F水平向右。
图乙中电流方向仍向里，磁场方向变为（上N下S）竖直向下，所以导体受力方向水平向左。
重力的方向总是竖直向下的。
从导体的重心竖直向下画一条带箭头的线段表示重力G，从导体的重心水平向左画一条带箭头的线段表示磁场对通电导体的作用力F'。

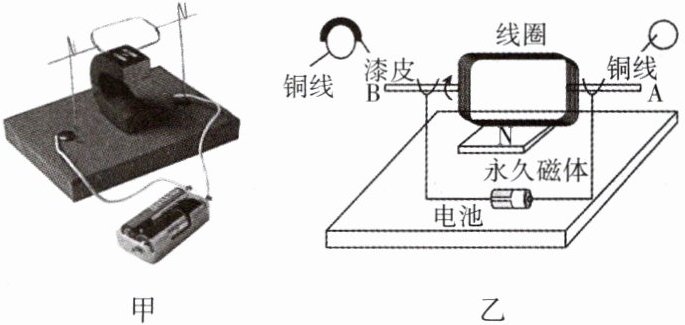

1.(2012)图甲是某互助小组制作的一台简易电动机。如图乙所示,该电动机用硬金属丝做两个支架,分别与电池的两极相连,用漆包线绕成一个矩形线圈,以线圈引线为轴,用小刀刮去轴的一端全部漆皮,另一端刮去半周漆皮将线圈放在支架上,磁体放在线圈下,接通电源并用手轻推一下线圈,线圈就会不停地转动起来。请问:
(1)推一下线圈的原因是:。
(2)线圈不停转动的原因是:。
(3)要使线圈的转动方向发生改变,请提出两个方案:
①。
②。

(1)使线圈越过平衡位置
(2)通电线圈在磁场中受力转动，惯性使线圈持续转动
(3)①改变电流方向
②改变磁场方向

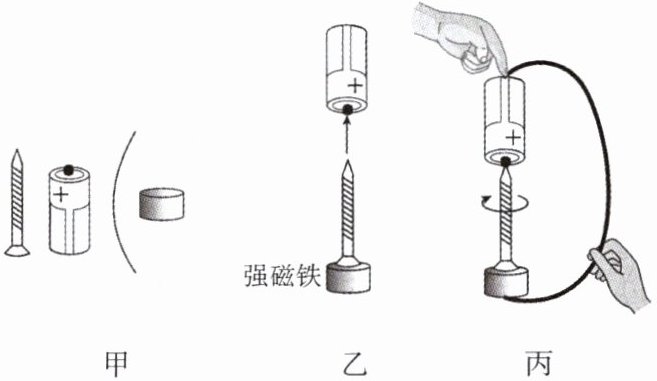

2.(2012,2013)【创新实验】用一个铁钉、一节电池、一根电线和一个纽扣形强磁铁(磁性随温度升高而减弱),可组装成一个演示用的简易电动机,组装过程如图甲、乙、丙所示。

(1)图乙中,铁钉和磁铁连起来后就能竖直地吸在电池正极上。铁钉与磁铁间的吸引力 (选填“大于”或“小于”)磁铁受到的重力。
(2)图丙中,用电线把电池的负极和磁铁连接起来,就有电流通过磁铁和铁钉,通电的铁钉由于受到了 的作用而开始旋转。
(3)这个简易电动机工作时,将电能转化为 能。
(4)演示时,若要改变铁钉的转动方向,可以改变 的方向;电动机转动起来后,导线下端应间歇性地接触磁铁,这样做的好处是 (填选项)。
A.可以加快转动速度
B.防止铁钉被磁化
C.电流通过时产生过多热量

(1) 等于
(2) 磁场对通电导体
(3) 机械
(4) 电流；C
