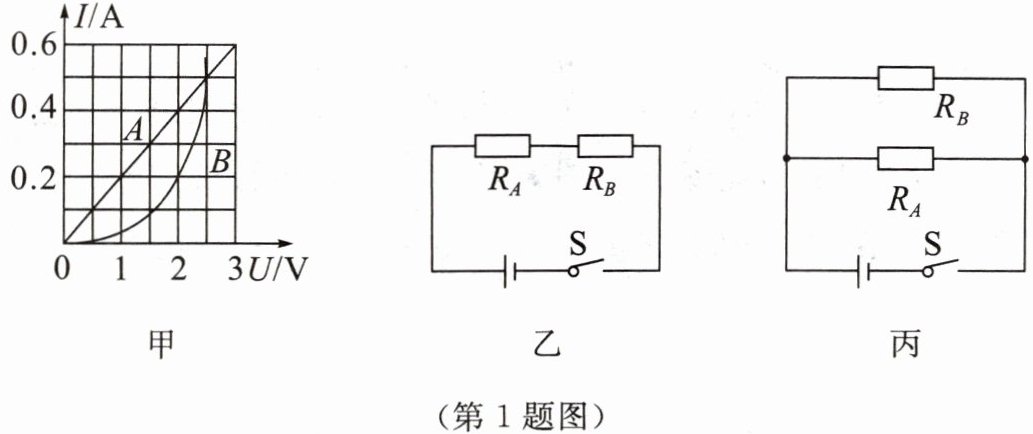

1. 如图甲所示是电阻 A 和 B 的 I - U 图像,下列说法正确的是()

A.电阻 B 为定值电阻
B.当电阻 A 两端的电压为 2 V 时,Rₐ = 0.4Ω
C.如图乙所示,当开关闭合,电路电流为 0.2 A 时,电路总电阻是 15Ω
D.如图丙所示,当开关闭合,电源电压为 2 V 时,电路总电流为 0.4 A

C

A. 电阻B的I-U图像为曲线，不是定值电阻，A错误。
B. 当$U_A=2V$时，由图甲得$I_A=0.4A$，$R_A=\frac{U_A}{I_A}=\frac{2V}{0.4A}=5\Omega$，B错误。
C. 图乙中$R_A$、$R_B$串联，电流$I=0.2A$，由图甲得$U_A=1V$，$U_B=2V$，总电压$U=U_A+U_B=3V$，总电阻$R=\frac{U}{I}=\frac{3V}{0.2A}=15\Omega$，C正确。
D. 图丙中$R_A$、$R_B$并联，电源电压$U=2V$，由图甲得$I_A=0.4A$，$I_B=0.2A$，总电流$I=I_A+I_B=0.6A$，D错误。
结论：C

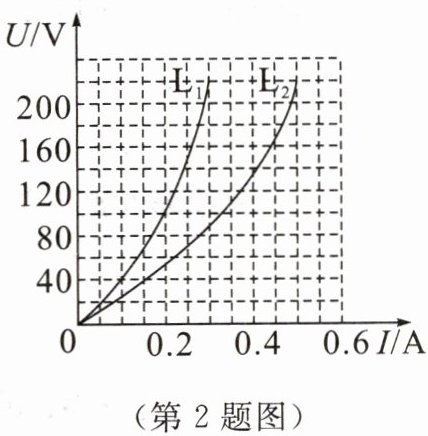

2. 如图所示为灯$ L_1、$$L_2 $的 U - I 图像,根据图像可知()

A.通过灯$ L_2 $的电流为 0.2 A 时,灯$ L_2 $两端的电压为 100 V
B.电压为 160 V 时,通过灯$ L_1 $的电流较大
C.电压为 160 V 时,灯$ L_1 $的电阻较大
D.把两灯并联接入 220 V 的电路中,灯$ L_1 $较亮

C

A. 由图像可知，通过灯$L_2$的电流为$0.2\,A$时，灯$L_2$两端的电压为$40\,V$，A错误；
B. 电压为$160\,V$时，通过$L_1$的电流约为$0.25\,A$，通过$L_2$的电流约为$0.4\,A$，$L_2$电流较大，B错误；
C. 电压为$160\,V$时，$I_1\approx0.25\,A$，$I_2\approx0.4\,A$，由$R=\frac{U}{I}$得，$R_1=\frac{160\,V}{0.25\,A}=640\,\Omega$，$R_2=\frac{160\,V}{0.4\,A}=400\,\Omega$，$R_1＞R_2$，C正确；
D. 并联接入$220\,V$电路，电压相等，由图像知$I_2＞I_1$，由$P=UI$得$P_2＞P_1$，$L_2$较亮，D错误。
结论：C

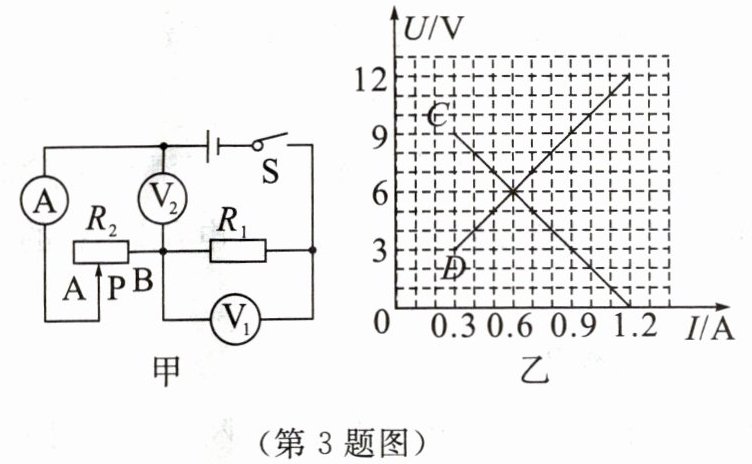

3. 在如图甲所示的电路中,电源电压保持不变.闭合开关 S,当滑动变阻器$ R_2 $的滑片 P 从 A 端滑到 B 端的过程中,两个电阻的 U - I 图像如图乙所示.则下列判断正确的是()

A.图线 C 是电阻$ R_1 $的 U - I 图像
B.电源电压为 9 V
C.滑动变阻器$ R_2 $的最大阻值为 20Ω
D.滑动变阻器的滑片 P 在中点时,电压表$ V_2 $的示数为 7.2 V

AD

A. 当滑片P在A端时，$R_2=0\Omega$，电路中电流最大，$R_1$两端电压最大为电源电压，$R_2$两端电压为0；滑片P在B端时，$R_2$最大，电流最小，$R_1$两端电压最小，$R_2$两端电压最大。由图乙，D线起点(0.3A,9V)、终点(1.2A,0V)，C线起点(0.3A,3V)、终点(1.2A,12V)，故D为$R_2$的U-I图像，C为$R_1$的U-I图像，A正确。
B. 当$I=1.2A$时，$R_2=0\Omega$，$U=U_1=12V$，电源电压为12V，B错误。
C. 当$I=0.3A$时，$R_2$最大，$U_2=9V$，$R_2=\frac{U_2}{I}=\frac{9V}{0.3A}=30\Omega$，C错误。
D. $R_1=\frac{U_1}{I}=\frac{12V}{1.2A}=10\Omega$，滑片在中点时$R_2'=15\Omega$，总电阻$R=R_1+R_2'=25\Omega$，电流$I'=\frac{U}{R}=\frac{12V}{25\Omega}=0.48A$，$U_2'=I'R_2'=0.48A×15\Omega=7.2V$，D正确。
AD
