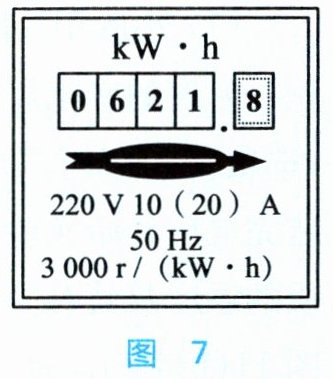

11. 如图 7 所示,小欣同学家五月底的电能表的示数为 $ kW \cdot h $；若关闭家中其他用电器,只有额定功率为 $ 200 \, W $ 的电视机正常工作 $ 1 \, h $,电能表转盘将转过 转。

$621.8$；$600$

电能表的最后一位为小数位，单位是$kW\cdot h$，由图可知，电能表的示数为$621.8kW\cdot h$。
电视机正常工作$1h$消耗的电能$W=Pt=0.2kW×1h=0.2kW\cdot h$。
$3000r/(kW\cdot h)$表示每消耗$1kW\cdot h$的电能，电能表的转盘转$3000$转，则消耗$0.2kW\cdot h$电能时，电能表转盘转过的转数$n=3000r/(kW\cdot h)×0.2kW\cdot h = 600r$。

12. 天然气燃烧的过程将化学能转化为能；将 $ 2 \, kg $ 水从 $ 20 \, {\hspace{0pt}}^{\circ }\mathrm{C} $ 加热到刚好沸腾(在 $ 1 $ 个标准大气压下)消耗的天然气为 $ 0.04 \, m^{3} $,此过程的热效率为。$ [ q_{天然气} = 3.5 × 10^{7} \, J/m^{3} $,$ c_{水} = 4.2 × 10^{3} \, J/(kg \cdot {\hspace{0pt}}^{\circ }\mathrm{C}) ] $

内；48%

1. 天然气燃烧的过程是将化学能转化为内能。
2. 计算水吸收的热量：
水的质量 $ m = 2 \, kg $
水的比热容 $ c_{水} = 4.2 × 10^{3} \, J/(kg \cdot {\hspace{0pt}}^{\circ }\mathrm{C}) $
温度变化 $ \Delta T = 100 \, {\hspace{0pt}}^{\circ }\mathrm{C} - 20 \, {\hspace{0pt}}^{\circ }\mathrm{C} = 80 \, {\hspace{0pt}}^{\circ }\mathrm{C} $
吸收的热量 $ Q_{吸} = c_{水} \cdot m \cdot \Delta T = 4.2 × 10^{3} × 2 × 80 = 6.72 × 10^{5} \, J $
3. 计算天然气完全燃烧放出的热量：
天然气的体积 $ V = 0.04 \, m^{3} $
天然气的热值 $ q_{天然气} = 3.5 × 10^{7} \, J/m^{3} $
放出的热量 $ Q_{放} = q_{天然气} \cdot V = 3.5 × 10^{7} × 0.04 = 1.4 × 10^{6} \, J $
4. 计算热效率：
热效率 $ \eta = \frac{Q_{吸}}{Q_{放}} × 100\% = \frac{6.72 × 10^{5}}{1.4 × 10^{6}} × 100\% = 48\% $

13. 一根长为 $ 5 \, cm $ 的轻质细杆紧密连接着质量分布均匀的实心柱状体 $ A $ 和立方体 $ B $,$ A $ 的底面积为 $ 200 \, cm^{2} $、高为 $ 10 \, cm $、密度为 $ 0.6 \, g/cm^{3} $,$ B $ 的棱长为 $ 10 \, cm $、重力为 $ 15 \, N $,用一根轻绳将 $ A $、$ B $ 连接体固定在天花板上并置于装有水的底面积为 $ 400 \, cm^{2} $ 的柱形容器中,如图 8 所示。此时水的深度为 $ 32 \, cm $,绳子刚好伸直且拉力为 $ 0 \, N $,则此时 $ A $ 所受浮力为______ $ N $。绳子能够承受的最大拉力为 $ 20 \, N $,打开阀门 $ K $ 匀速放水,直至绳子刚好断裂,关闭阀门 $ K $,当 $ A $、$ B $ 连接体在水中静止时,水对容器底的压强为______ $ Pa $。(不计阀门处水的体积和重力)

17；2350

1. 计算A的体积：$V_{A}=S_{A}h_{A}=200\,cm^2×10\,cm=2000\,cm^3=2×10^{-3}\,m^3$
2. 计算A的质量：$m_{A}=\rho_{A}V_{A}=0.6\,g/cm^3×2000\,cm^3=1200\,g=1.2\,kg$
3. 计算A的重力：$G_{A}=m_{A}g=1.2\,kg×10\,N/kg=12\,N$
4. 整体受力平衡：$F_{浮A}+F_{浮B}=G_{A}+G_{B}$
5. 计算B的体积：$V_{B}=(10\,cm)^3=1000\,cm^3=1×10^{-3}\,m^3$
6. 计算B的浮力：$F_{浮B}=\rho_{水}gV_{B}=1.0×10^3\,kg/m^3×10\,N/kg×1×10^{-3}\,m^3=10\,N$
7. 计算A的浮力：$F_{浮A}=G_{A}+G_{B}-F_{浮B}=12\,N+15\,N-10\,N=17\,N$
8. 绳子断裂时受力分析：$F_{浮A}'+F_{浮B}'=G_{A}+G_{B}-F_{max}$
9. 计算此时总浮力：$F_{浮A}'+F_{浮B}'=12\,N+15\,N-20\,N=7\,N$
10. 计算总排水体积：$V_{排}'=\frac{F_{浮A}'+F_{浮B}'}{\rho_{水}g}=\frac{7\,N}{1.0×10^3\,kg/m^3×10\,N/kg}=7×10^{-4}\,m^3=700\,cm^3$
11. 计算水面下降高度：$\Delta h=\frac{V_{排}-V_{排}'}{S_{容}}=\frac{(2000+1000-700)\,cm^3}{400\,cm^2}=5.75\,cm$
12. 计算此时水深：$h'=32\,cm-5.75\,cm=26.25\,cm=0.2625\,m$
13. 计算水对容器底压强：$p=\rho_{水}gh'=1.0×10^3\,kg/m^3×10\,N/kg×0.2625\,m=2625\,Pa$
1；2625

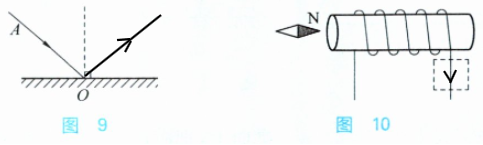

14. 按要求完成下列作图。
(1)在图 9 中画出入射光线 $ AO $ 的反射光线 $ OB $。
(2)根据螺线管通电后小磁针的指向,在图 10 的虚线框内用箭头画出导线中电流的方向。

15. 按要求完成下列两个实验。
(1)小欣用如图 11(a) 所示的装置“探究冰熔化时温度的变化规律”,实验器材应按照(选填“自上而下”或“自下而上”)的顺序组装；组装完成后开始实验,每隔一段时间记录试管中物质的温度及其对应状态。某时刻温度计的示数如图 11(b) 所示,为 $ {\hspace{0pt}}^{\circ }\mathrm{C} $；继续加热,冰的温度逐渐升高时,内能。
(2)在“探究凸透镜成像规律”实验中,将焦距 $ 15 \, cm $ 的凸透镜固定在光具座上,调整蜡烛和光屏的位置如图 12 所示,光屏上恰好可以得到烛焰清晰的倒立、的实像,这与生活中(选填“放大镜”或“照相机”)的成像特点相同。将蜡烛向左移动适当距离,若想在光屏上再次成清晰的像,应将光屏向移动。

(1)
自下而上；-2；增大
(2)
缩小；照相机；左
