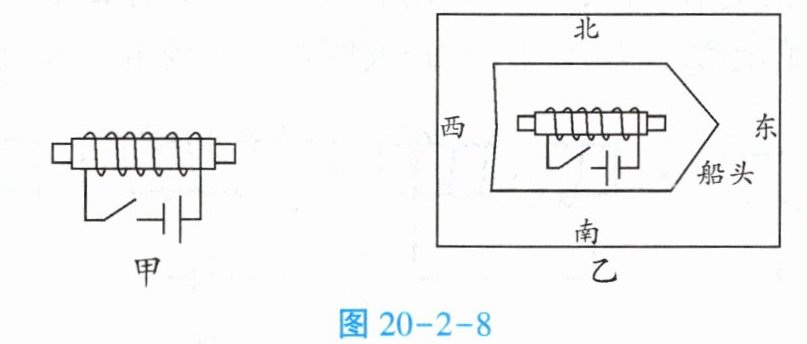

2. 玩具小船上固定了一个由螺线管、电源和开关组成的电路，船头前方的小磁针可以自由转动。

（1）画出图20-2-8甲中开关闭合后螺线管中的电流方向，并标出此时通电螺线管的N极和S极。
（2）若把小船按图20-2-8乙所示的方向放在平静的水面上，小船能在水中自由旋转（忽略水的阻力）。闭合开关，画出螺线管中的电流方向，并标出此时通电螺线管的N极和S极。小船静止时船头会指向地理的哪个方向？
地理北方附近
。

答案

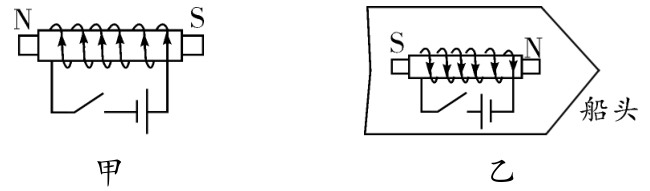

2. (1) 如答图20-7甲所示。 (2) 如答图20-7乙所示。 地理北方附近

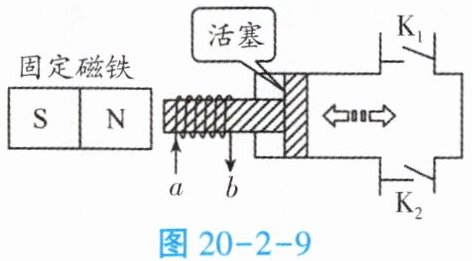

3. 用图20-2-9所示的装置模拟替代心脏跳动的“电动泵”。将线圈ab缠绕并固定在活塞左端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞运动。活塞向左运动时，“电动泵”处于抽血状态，反之处于送血状态。当线圈中的电流从a流向b时，活塞将向
右
运动，“电动泵”处于
送血
（选填“抽血”或“送血”）状态。

答案

3. 右 送血

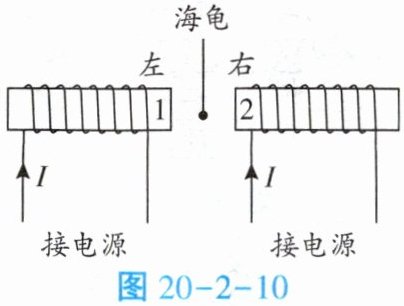

4. 科学家猜测某地的海龟在春季是利用地磁场向南返回出生地的，于是在某个春季开展了如下研究：先在一个无地磁场环境的实验室开展实验，发现海龟无固定游向；再把海龟置于模拟地磁场环境中，如图20-2-10所示，则左侧1处为通电螺线管的
N
极，按科学家的猜测，海龟应向
左
（选填“左”或“右”）游动。

答案

4. N 左
