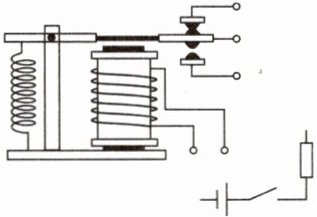

6. 通常我们把没有铃碗的电铃叫做蜂鸣器。请用笔画线代替导线，将图中的元件符号连接在电磁继电器上，组成一个蜂鸣器的电路。
答案
6. 如图所示
解析
【分析】要组成蜂鸣器电路，需利用电磁继电器的工作原理，电磁继电器分为控制电路和工作电路两部分。控制电路由电源、开关和电磁继电器的线圈组成，用于控制电磁铁的磁性有无；工作电路需接入蜂鸣器，当控制电路开关闭合时，电磁铁获得磁性，吸引衔铁使工作电路接通，蜂鸣器工作。连接时，需分别完成控制电路和工作电路的接线，确保电路通路。
【解析】1. 连接控制电路：将电源、开关与电磁继电器的线圈接线柱相连，形成控制回路；2. 连接工作电路：将蜂鸣器接入电磁继电器的触点接线柱，当控制电路接通，电磁铁吸合衔铁，工作电路闭合，蜂鸣器工作，具体连接方式如参考答案所示的图。
【答案】如图所示
【知识点】电磁继电器、电路连接
【点评】本题考查电磁继电器的实际应用，核心是掌握电磁继电器控制电路与工作电路的连接逻辑，属于初中物理电磁部分的基础应用题型。
【难度系数】0.5
【解析】1. 连接控制电路：将电源、开关与电磁继电器的线圈接线柱相连，形成控制回路；2. 连接工作电路：将蜂鸣器接入电磁继电器的触点接线柱，当控制电路接通，电磁铁吸合衔铁，工作电路闭合，蜂鸣器工作，具体连接方式如参考答案所示的图。
【答案】如图所示
【知识点】电磁继电器、电路连接
【点评】本题考查电磁继电器的实际应用，核心是掌握电磁继电器控制电路与工作电路的连接逻辑，属于初中物理电磁部分的基础应用题型。
【难度系数】0.5

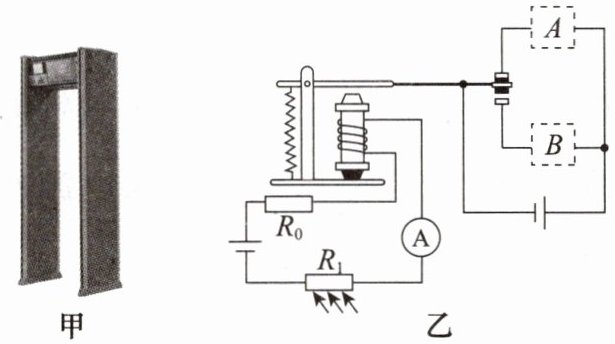

7.如图甲是某物理兴趣小组设计的体感测温门，如图乙是其内部工作电路简化图。$R_1$是热敏电阻，其阻值随温度的升高而减小，$R_0$为定值电阻。通过测温门时，若人体温度正常，绿灯亮、电铃不响；若人体温度高于$37.3\ ℃$，绿灯不亮、电铃响。下列说法正确的是 （
A.测温门是通过感应人体发出的紫外线来测量温度的
测量温度的
B.工作电路主要利用了电流的热效应
C.人体温度越高，电流表的示数越小
D.A处是绿灯，B处是电铃
D
）A.测温门是通过感应人体发出的紫外线来测量温度的
测量温度的
B.工作电路主要利用了电流的热效应
C.人体温度越高，电流表的示数越小
D.A处是绿灯，B处是电铃
答案
7. D
解析
【分析】
本题需结合热敏电阻特性、电磁继电器工作原理逐一分析选项：首先明确测温门感应的是人体红外线，电磁继电器利用电流磁效应，再根据温度变化判断控制电路电流，最后分析工作电路中A、B的作用。
【解析】
选项A：人体会辐射红外线，测温门通过感应红外线测温度，而非紫外线，A错误；
选项B：该装置核心是电磁继电器，利用电流的磁效应工作，不是电流的热效应，B错误；
选项C：温度越高，热敏电阻$R_1$阻值越小，控制电路总电阻越小，由欧姆定律$I=\frac{U}{R}$可知，控制电路电流越大，电流表测控制电路电流，故电流表示数越大，C错误；
选项D：温度正常时，控制电路电流小，电磁铁磁性弱，衔铁在上方，工作电路中A接入（绿灯亮）、B断开（电铃不响）；温度过高时，控制电路电流大，电磁铁磁性强，衔铁被吸下，B接入（电铃响）、A断开（绿灯不亮），因此A是绿灯，B是电铃，D正确。
【答案】
D
【知识点】
电磁继电器、欧姆定律、热敏电阻特性
【点评】
本题结合实际应用考查电磁继电器原理、欧姆定律及热敏电阻特性，需理清控制电路与工作电路的联动关系，难度适中。
【难度系数】
0.5
本题需结合热敏电阻特性、电磁继电器工作原理逐一分析选项：首先明确测温门感应的是人体红外线，电磁继电器利用电流磁效应，再根据温度变化判断控制电路电流，最后分析工作电路中A、B的作用。
【解析】
选项A：人体会辐射红外线，测温门通过感应红外线测温度，而非紫外线，A错误；
选项B：该装置核心是电磁继电器，利用电流的磁效应工作，不是电流的热效应，B错误；
选项C：温度越高，热敏电阻$R_1$阻值越小，控制电路总电阻越小，由欧姆定律$I=\frac{U}{R}$可知，控制电路电流越大，电流表测控制电路电流，故电流表示数越大，C错误；
选项D：温度正常时，控制电路电流小，电磁铁磁性弱，衔铁在上方，工作电路中A接入（绿灯亮）、B断开（电铃不响）；温度过高时，控制电路电流大，电磁铁磁性强，衔铁被吸下，B接入（电铃响）、A断开（绿灯不亮），因此A是绿灯，B是电铃，D正确。
【答案】
D
【知识点】
电磁继电器、欧姆定律、热敏电阻特性
【点评】
本题结合实际应用考查电磁继电器原理、欧姆定律及热敏电阻特性，需理清控制电路与工作电路的联动关系，难度适中。
【难度系数】
0.5

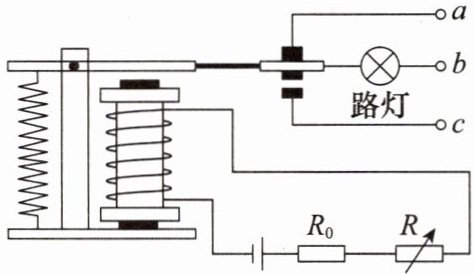

8. [物理学与日常生活]如图所示，$R_0$是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小。$R$是电阻箱（已调至合适阻值），它们和电磁继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（
A.电路工作时，电磁铁上端为N极
B.给路灯供电的电源应接在$b$、$c$两端
C.路灯发光时把电能全部转化为光能
D.控制电路的电源电压减小后，傍晚时路灯比原来早一些亮
D
）A.电路工作时，电磁铁上端为N极
B.给路灯供电的电源应接在$b$、$c$两端
C.路灯发光时把电能全部转化为光能
D.控制电路的电源电压减小后，傍晚时路灯比原来早一些亮
答案
8. D
解析
【分析】
要解决本题，需结合电磁继电器的工作原理、安培定则、光敏电阻的特性及欧姆定律，逐一分析选项：首先明确电路逻辑：白天光照强，光敏电阻$R_0$阻值小，控制电路电流大，电磁铁磁性强，衔铁被吸下，路灯熄灭；夜晚光照弱，$R_0$阻值大，控制电路电流小，电磁铁磁性弱，衔铁弹起，路灯亮起。再针对每个选项，判断电磁铁极性、路灯供电端、能量转化及电源电压对亮灯时间的影响。
【解析】
选项A：根据安培定则，右手握住螺线管，电流从螺线管下端流入、上端流出，四指沿电流方向，大拇指指向螺线管下端，因此电磁铁下端为N极，上端为S极，A错误。
选项B：白天路灯熄灭，需电磁铁有磁性时路灯电路断开；夜晚路灯亮起，需电磁铁无磁性时路灯电路接通。由图可知，衔铁弹起（电磁铁无磁性）时，$a$、$b$触点接通，故路灯供电电源应接在$a$、$b$两端；若接$b$、$c$，则白天电磁铁吸合衔铁时$b$、$c$接通，路灯亮，不符合要求，B错误。
选项C：路灯发光时，电能主要转化为光能，同时有一部分转化为内能，并非全部转化为光能，C错误。
选项D：控制电路电源电压减小时，傍晚光照减弱，$R_0$阻值增大，当控制电路电流减小到电磁铁释放衔铁的电流时，路灯亮起。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，释放电流$I_{\mathrm{释}}$不变，电源电压$U$减小，则总电阻$R_{\mathrm{总}}=\frac{U}{I_{\mathrm{释}}}$减小，即$R_0$只需增大到更小的值（对应光照更强，傍晚更早的时刻），路灯就会亮起，因此傍晚时路灯比原来早一些亮，D正确。
【答案】
D
【知识点】
电磁继电器、安培定则、欧姆定律应用
【点评】
本题结合路灯自动控制的生活场景，考查电磁继电器的工作原理，需明确光敏电阻特性、电磁铁磁性规律及电路通断逻辑，是物理知识在日常中的典型应用，需理清各物理量的关联。
【难度系数】
0.4
要解决本题，需结合电磁继电器的工作原理、安培定则、光敏电阻的特性及欧姆定律，逐一分析选项：首先明确电路逻辑：白天光照强，光敏电阻$R_0$阻值小，控制电路电流大，电磁铁磁性强，衔铁被吸下，路灯熄灭；夜晚光照弱，$R_0$阻值大，控制电路电流小，电磁铁磁性弱，衔铁弹起，路灯亮起。再针对每个选项，判断电磁铁极性、路灯供电端、能量转化及电源电压对亮灯时间的影响。
【解析】
选项A：根据安培定则，右手握住螺线管，电流从螺线管下端流入、上端流出，四指沿电流方向，大拇指指向螺线管下端，因此电磁铁下端为N极，上端为S极，A错误。
选项B：白天路灯熄灭，需电磁铁有磁性时路灯电路断开；夜晚路灯亮起，需电磁铁无磁性时路灯电路接通。由图可知，衔铁弹起（电磁铁无磁性）时，$a$、$b$触点接通，故路灯供电电源应接在$a$、$b$两端；若接$b$、$c$，则白天电磁铁吸合衔铁时$b$、$c$接通，路灯亮，不符合要求，B错误。
选项C：路灯发光时，电能主要转化为光能，同时有一部分转化为内能，并非全部转化为光能，C错误。
选项D：控制电路电源电压减小时，傍晚光照减弱，$R_0$阻值增大，当控制电路电流减小到电磁铁释放衔铁的电流时，路灯亮起。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，释放电流$I_{\mathrm{释}}$不变，电源电压$U$减小，则总电阻$R_{\mathrm{总}}=\frac{U}{I_{\mathrm{释}}}$减小，即$R_0$只需增大到更小的值（对应光照更强，傍晚更早的时刻），路灯就会亮起，因此傍晚时路灯比原来早一些亮，D正确。
【答案】
D
【知识点】
电磁继电器、安培定则、欧姆定律应用
【点评】
本题结合路灯自动控制的生活场景，考查电磁继电器的工作原理，需明确光敏电阻特性、电磁铁磁性规律及电路通断逻辑，是物理知识在日常中的典型应用，需理清各物理量的关联。
【难度系数】
0.4

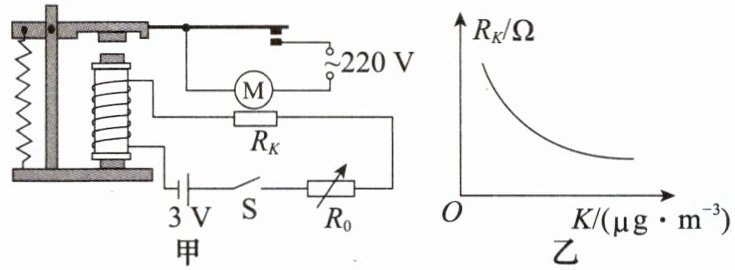

9. [2025·陕西中考]如图甲是室内自动换气系统的电路图。控制电路的电源电压为3 V，$R_0$为电阻箱，$R_K$的阻值与烟雾浓度$K$的关系如图乙所示。当电磁铁线圈中的电流$I ≥ 0.03\ \mathrm{A}$时，衔铁被吸下，电风扇转动，开始排气。
(1)电磁铁工作时，利用了通电导体周围存在
(2)当烟雾浓度升高时，控制电路中线圈的电流
(3)控制电路的电源电压低于3 V时，若保持空气质量的标准不变，$R_0$的阻值应
(1)电磁铁工作时，利用了通电导体周围存在
磁场
，其上端为S
极。(2)当烟雾浓度升高时，控制电路中线圈的电流
变大
（选填“变大”“变小”或“不变”）。(3)控制电路的电源电压低于3 V时，若保持空气质量的标准不变，$R_0$的阻值应
减小
（选填“增大”“减小”或“不变”）。答案
9.(1)磁场 S (2)变大 (3)减小
解析
【分析】
本题围绕室内自动换气系统的电路，考查电磁学相关知识。解题思路：(1)明确电磁铁的工作原理，用安培定则判断磁极；(2)结合图乙分析烟雾浓度升高时RK的阻值变化，再根据欧姆定律判断控制电路电流的变化；(3)根据衔铁吸下的电流要求不变，结合电源电压变化，利用欧姆定律分析总电阻变化，进而确定R0的调整方向。
【解析】
(1)电磁铁的工作原理是电流的磁效应，即通电导体周围存在磁场；根据安培定则：右手握住螺线管，四指指向电流的方向，大拇指指向N极，由图甲可知，电流从电磁铁下端流入、上端流出，因此电磁铁上端为S极。
(2)由图乙可知，烟雾浓度K升高时，RK的阻值减小，控制电路总电阻R总=RK+R0，控制电路电源电压U=3V不变，根据欧姆定律I=U/R总，总电阻减小，所以控制电路中线圈的电流变大。
(3)当空气质量标准不变时，衔铁被吸下的电流I≥0.03A不变，控制电路电源电压低于3V，根据欧姆定律I=U'/R总，要保持电流I不变，总电阻R总需减小；RK的阻值由烟雾浓度决定（不变），因此R0的阻值应减小。
【答案】
(1)磁场；S (2)变大 (3)减小
【知识点】
电流的磁效应；安培定则；欧姆定律
【点评】
本题结合实际应用场景，将电磁学知识与图像分析结合，考查学生对电磁继电器、欧姆定律的理解与应用，需理清电路变化逻辑，难度适中。
【难度系数】
0.3
本题围绕室内自动换气系统的电路，考查电磁学相关知识。解题思路：(1)明确电磁铁的工作原理，用安培定则判断磁极；(2)结合图乙分析烟雾浓度升高时RK的阻值变化，再根据欧姆定律判断控制电路电流的变化；(3)根据衔铁吸下的电流要求不变，结合电源电压变化，利用欧姆定律分析总电阻变化，进而确定R0的调整方向。
【解析】
(1)电磁铁的工作原理是电流的磁效应，即通电导体周围存在磁场；根据安培定则：右手握住螺线管，四指指向电流的方向，大拇指指向N极，由图甲可知，电流从电磁铁下端流入、上端流出，因此电磁铁上端为S极。
(2)由图乙可知，烟雾浓度K升高时，RK的阻值减小，控制电路总电阻R总=RK+R0，控制电路电源电压U=3V不变，根据欧姆定律I=U/R总，总电阻减小，所以控制电路中线圈的电流变大。
(3)当空气质量标准不变时，衔铁被吸下的电流I≥0.03A不变，控制电路电源电压低于3V，根据欧姆定律I=U'/R总，要保持电流I不变，总电阻R总需减小；RK的阻值由烟雾浓度决定（不变），因此R0的阻值应减小。
【答案】
(1)磁场；S (2)变大 (3)减小
【知识点】
电流的磁效应；安培定则；欧姆定律
【点评】
本题结合实际应用场景，将电磁学知识与图像分析结合，考查学生对电磁继电器、欧姆定律的理解与应用，需理清电路变化逻辑，难度适中。
【难度系数】
0.3
