11. 如图所示，将物块两端的轻质细绳分别绕过定滑轮与物体 A、B 相连，两细绳恰好在同一水平线上。已知 A 物体所受重力为 6 N，当 B 物体所受重力为 4 N 时，物块恰好静止。若细绳与定滑轮之间的摩擦不计，此时物块受到的摩擦力大小为N，方向。

2；水平向右

三、作图题
12. （2024 哈尔滨）请在图中画出铅锤静止时的受力示意图（以“O”点为力的作用点）。

如图所示（图中应画出竖直向上的拉力$ F $和竖直向下的重力$ G $，作用点都在$ O $点，且线段长度相等）

四、实验探究题

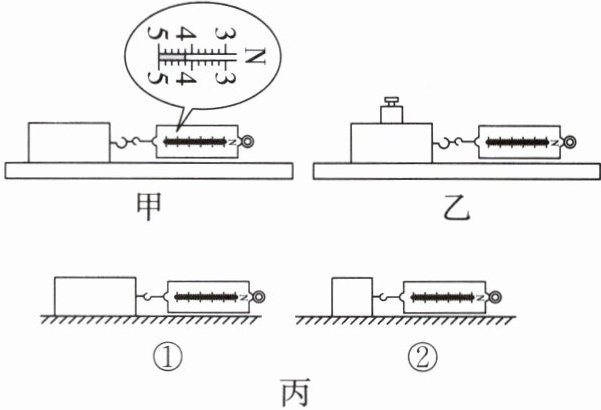

13. （2024 大理三模）实验小组利用如图所示的装置探究“滑动摩擦力的大小和哪些因素有关”。

(1)用弹簧测力计水平拉动木块在水平桌面上做运动，弹簧测力计的示数就等于木块受到的滑动摩擦力的大小。
（2）如图甲、乙所示，在木块上放置不同数量的砝码，可以改变木块和桌面之间的，进而观察滑动摩擦力的变化。
(3)木块的速度会影响滑动摩擦力吗？小军想用弹簧测力计加速拉动木块，测得不同速度下弹簧测力计的示数，从而比较摩擦力。你认为是否可行？，理由是此时弹簧测力计的示数(选填“＜”“=”或“＞”)木块受到的滑动摩擦力的大小。
(4)接触面积的大小会影响滑动摩擦力吗？小方想通过竖着切割木块来改变接触面积，如图丙②所示。你认为是否可行？，理由是。
(5)小红联想到“雨天路滑”，猜想：除了接触面材料，接触面上有水没水，也会影响滑动摩擦力。她在桌面上洒水后再做如图丙①所示的实验，发现多次测出的滑动摩擦力比没有洒水时(选填“大”或“小”)。小组同学查阅资料并讨论后得出结论：木块和桌面之间形成的一层水膜充当了润滑剂。
（6）汽车轮胎上有深浅不一的横纹和纵纹，如果有小石子嵌入较深的花纹中，一定要及时清理。请你结合以上研究结果分析原因：。

（1）匀速直线；（2）压力；（3）不可行；＞；（4）不可行；没有控制压力相同；（5）小；（6）有小石子嵌入较深的花纹中，会减小轮胎表面的粗糙程度，进而减小摩擦力

五、综合题
14. 一座公路桥桥头旁立有一块如图所示的限重标志牌。（g 取 10 N/kg）

（1）请说明它表示的含义。
（2）现有一辆总重为 5×10⁴ N 的卡车，这辆卡车允许通过此桥吗？

（1）总质量超过$ 8\ \mathrm{t} $的车辆不允许通过此桥。
（2）卡车的质量$ m = \frac{G}{g} = \frac{5 × 10^4\ \mathrm{N}}{10\ \mathrm{N/kg}} = 5 × 10^3\ \mathrm{kg} = 5\ \mathrm{t} $，$ 5\ \mathrm{t} ＜ 8\ \mathrm{t} $，这辆卡车允许通过此桥。
