一、电流、电压及电阻

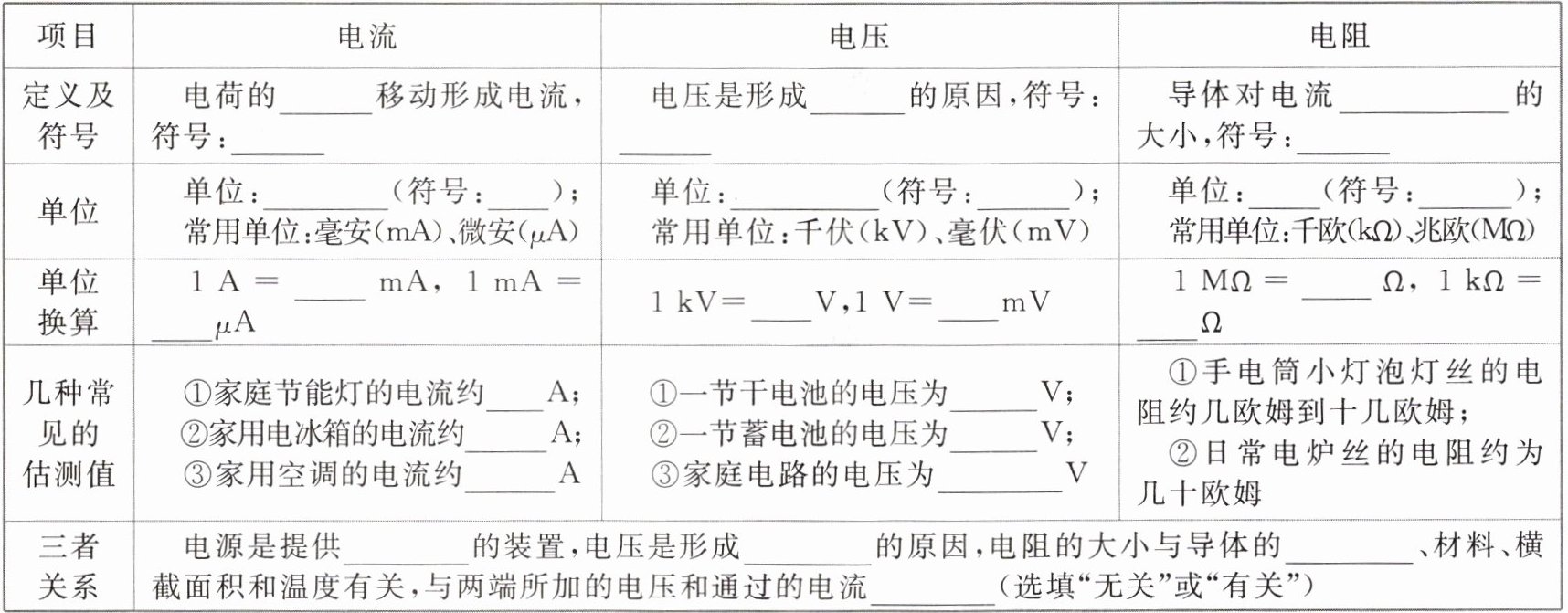

| 项目 | 电流 | 电压 | 电阻 |
| ---- | ---- | ---- | ---- |
| 定义及符号 | 电荷的移动形成电流，符号： | 电压是形成的原因，符号： | 导体对电流的大小，符号： |
| 单位 | 单位：（符号：）；常用单位：毫安（mA）、微安（$μ$A） | 单位：（符号：）；常用单位：千伏（kV）、毫伏（mV） | 单位：（符号：）；常用单位：千欧（k$\Omega$）、兆欧（M$\Omega$） |
| 单位换算 | $1\ \mathrm{A} =$ $\mathrm{mA}$，$1\ \mathrm{mA} =$ $μ\mathrm{A}$ | $1\ \mathrm{kV}=$ $\mathrm{V}$，$1\ \mathrm{V}=$ $\mathrm{mV}$ | $1\ \mathrm{M}\Omega =$ $\Omega$，$1\ \mathrm{k}\Omega =$ $\Omega$ |
| 几种常见的估测值 | ①家庭节能灯的电流约$\mathrm{A}$；②家用电冰箱的电流约$\mathrm{A}$；③家用空调的电流约$\mathrm{A}$ | ①一节干电池的电压为$\mathrm{V}$；②一节蓄电池的电压为$\mathrm{V}$；③家庭电路的电压为$\mathrm{V}$ | ①手电筒小灯泡灯丝的电阻约几欧姆到十几欧姆；②日常电炉丝的电阻约为几十欧姆 |
| 三者关系 | 电源是提供的装置，电压是形成的原因，电阻的大小与导体的、材料、横截面积和温度有关，与两端所加的电压和通过的电流（选填“无关”或“有关”） | | |

1. 电荷定向移动形成电流，符号I
2. 电压是形成电流的原因，符号U
3. 导体对电流阻碍作用的大小是电阻，符号R
4. 电流单位是安培，符号A
5. 电压单位是伏特，符号V
6. 电阻单位是欧姆，符号Ω
7. 单位换算：$1\ \mathrm{A}=10^3\ \mathrm{mA}$，$1\ \mathrm{mA}=10^3\ μ\mathrm{A}$；$1\ \mathrm{kV}=10^3\ \mathrm{V}$，$1\ \mathrm{V}=10^3\ \mathrm{mV}$；$1\ \mathrm{M}\Omega=10^6\ \Omega$，$1\ \mathrm{k}\Omega=10^3\ \Omega$
8. 常见估测值：家庭节能灯电流约0.1A，家用电冰箱电流约1A，家用空调电流约5A；一节干电池电压1.5V，一节蓄电池电压2V，家庭电路电压220V
9. 电源提供电压，电压是形成电流的原因，电阻大小与导体长度、材料、横截面积、温度有关，与电压电流无关

【分析】本题考查电流、电压、电阻的基本概念、单位换算、常见物理量估测及三者关系，需回忆各电学物理量的定义、符号、单位、换算规则、常见数值及相互联系，逐一对应表格中的空缺内容进行填写即可。
【解析】根据电学基础知识，对表格各空缺逐一填写：
1. 电流：电荷定向移动形成电流，符号为I；单位是安培，符号A；单位换算：$1\ \mathrm{A}=10^3\ \mathrm{mA}$，$1\ \mathrm{mA}=10^3\ μ\mathrm{A}$；常见估测：家庭节能灯电流约0.1A，家用电冰箱电流约1A，家用空调电流约5A。
2. 电压：电压是形成电流的原因，符号为U；单位是伏特，符号V；单位换算：$1\ \mathrm{kV}=10^3\ \mathrm{V}$，$1\ \mathrm{V}=10^3\ \mathrm{mV}$；常见估测：一节干电池电压为1.5V，一节蓄电池电压为2V，家庭电路电压为220V。
3. 电阻：导体对电流阻碍作用的大小，符号为R；单位是欧姆，符号Ω；单位换算：$1\ \mathrm{M}\Omega=10^6\ \Omega$，$1\ \mathrm{k}\Omega=10^3\ \Omega$；三者关系：电源提供电压，电压是形成电流的原因，电阻大小与导体长度、材料、横截面积和温度有关，与两端所加电压和通过的电流无关。
【答案】
电流：定向；I；安培；A；$10^3$；$10^3$；0.1；1；5
电压：电流；U；伏特；V；$10^3$；$10^3$；1.5；2；220
电阻：阻碍作用；R；欧姆；Ω；$10^6$；$10^3$；长度；无关
【知识点】电流、电压、电阻的概念；电学单位换算；电学基本物理量估测
【点评】本题为电学基础概念识记题，考查对电流、电压、电阻相关核心基础知识的掌握，是电学入门的必备内容，难度较低。
【难度系数】0.8

二、电流表、电压表及滑动变阻器的使用

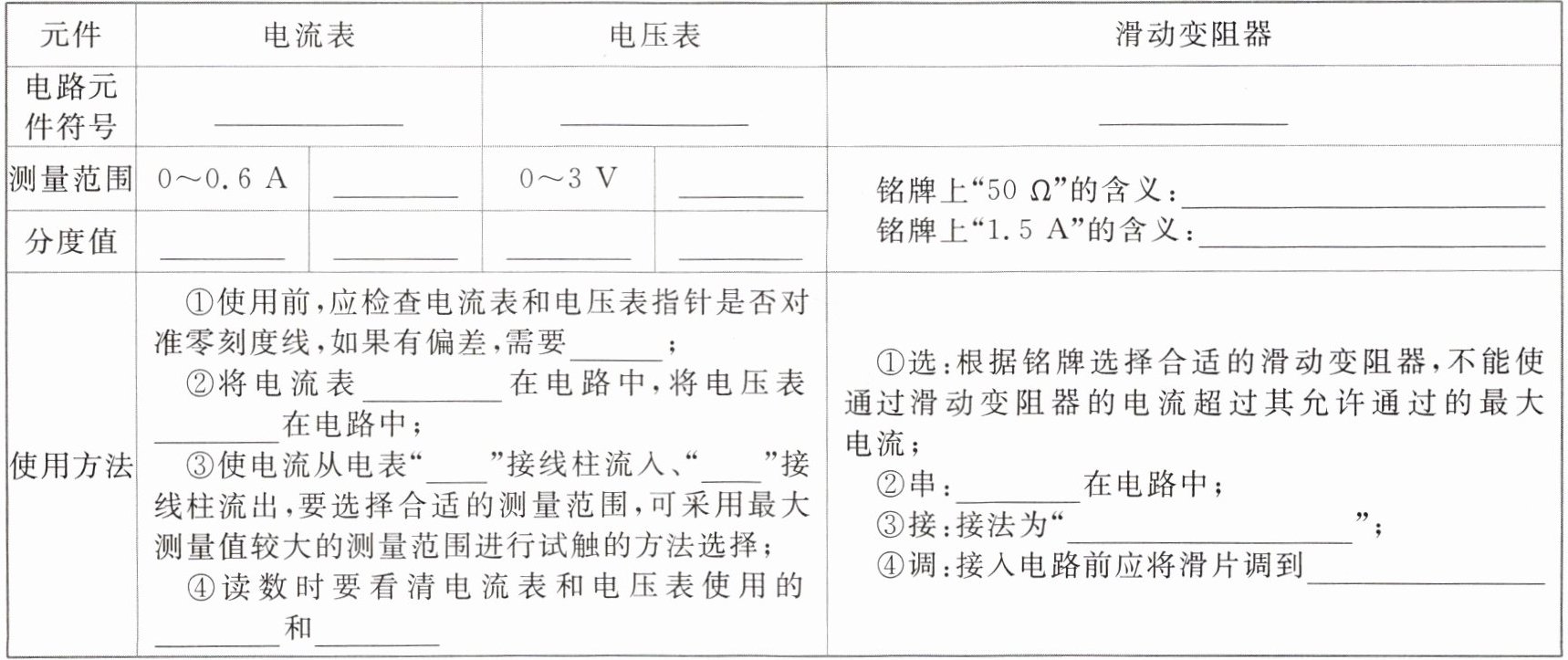

| 元件 | 电流表 | 电压表 | 滑动变阻器 |
| --- | --- | --- | --- |
| 电路元件符号 | | | |
| 测量范围 | 0～0.6 A | | 0～3 V | | 铭牌上“50 Ω”的含义：
铭牌上“1.5 A”的含义： |
| 分度值 | | | | |
| 使用方法 | ①使用前，应检查电流表和电压表指针是否对准零刻度线，如果有偏差，需要；
②将电流表在电路中，将电压表在电路中；
③使电流从电表“”接线柱流入、“”接线柱流出，要选择合适的测量范围，可采用最大测量值较大的测量范围进行试触的方法选择；
④读数时要看清电流表和电压表使用的和 | ①选：根据铭牌选择合适的滑动变阻器，不能使通过滑动变阻器的电流超过其允许通过的最大电流；
②串：在电路中；
③接：接法为“”；
④调：接入电路前应将滑片调到 |

1. 电路元件符号：电流表为Ⓐ，电压表为Ⓥ，滑动变阻器为标准滑动变阻器符号
2. 电流表量程：0～0.6A、0～3A；电压表量程：0～3V、0～15V
3. 分度值：0～0.6A量程分度值0.02A，0～3A量程分度值0.1A；0～3V量程分度值0.1V，0～15V量程分度值0.5V
4. 滑动变阻器铭牌含义：50Ω表示最大阻值为50Ω，1.5A表示允许通过的最大电流为1.5A
5. 使用前电表需要校零，电流表串联在电路，电压表并联在电路，电流从正接线柱流入负接线柱流出，读数要明确测量范围和分度值
6. 滑动变阻器使用时串联在电路，接法为一上一下，接入前滑片调到阻值最大处

【分析】
本题考查电流表、电压表及滑动变阻器的基础使用知识，需分别掌握三种元件的电路符号、量程、分度值、铭牌含义和操作规范，逐一对应表格中的空缺内容，确保每个知识点准确匹配，完成表格填写。
【解析】
1. 电路元件符号：电流表为Ⓐ，电压表为Ⓥ，滑动变阻器为标准滑动变阻器符号；
2. 测量范围：电流表有0～0.6A、0～3A两个量程，对应空缺填0～3A；电压表有0～3V、0～15V两个量程，对应空缺填0～15V；滑动变阻器铭牌“50Ω”表示其最大阻值为50Ω，“1.5A”表示允许通过的最大电流为1.5A；
3. 分度值：电流表0～0.6A量程分度值为0.02A，0～3A量程分度值为0.1A；电压表0～3V量程分度值为0.1V，0～15V量程分度值为0.5V；
4. 使用方法：电表使用前需校零；电流表串联在电路中，电压表并联在电路中；电流从电表正接线柱流入、负接线柱流出；读数时需看清测量范围和分度值；滑动变阻器需串联在电路中，接法为“一上一下”，接入电路前滑片应调到阻值最大处。
【答案】
电路元件符号：电流表：Ⓐ；电压表：Ⓥ；滑动变阻器：标准滑动变阻器符号；
测量范围：电流表：0～3A；电压表：0～15V；滑动变阻器：最大阻值为50Ω；允许通过的最大电流为1.5A；
分度值：电流表：0.02A；0.1A；电压表：0.1V；0.5V；
使用方法：电表：校零；串联；并联；正；负；测量范围；分度值；滑动变阻器：串联；一上一下；阻值最大处。
【知识点】
电流表的使用；电压表的使用；滑动变阻器的使用
【点评】
本题是电学实验的基础题目，考察三种常用电学仪器的基本参数和操作规范，属于电学入门必备知识点，难度较低，适合巩固基础。
【难度系数】
0.7
