二、测电笔的作用、构造及使用方法
1.测电笔的作用。
(1)辨别相线和中性线;(2)检查用电器的外壳是否带电。
2.测电笔的构造。

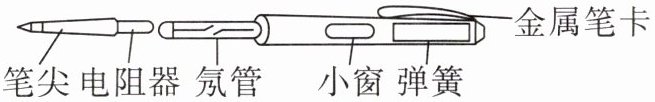

(1)钢笔式测电笔。

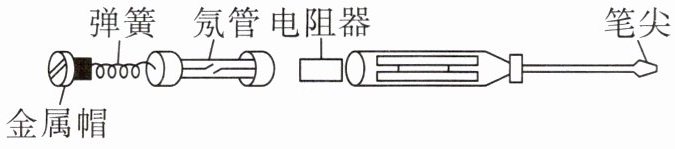

(2)螺丝刀式测电笔。

3.使用方法。

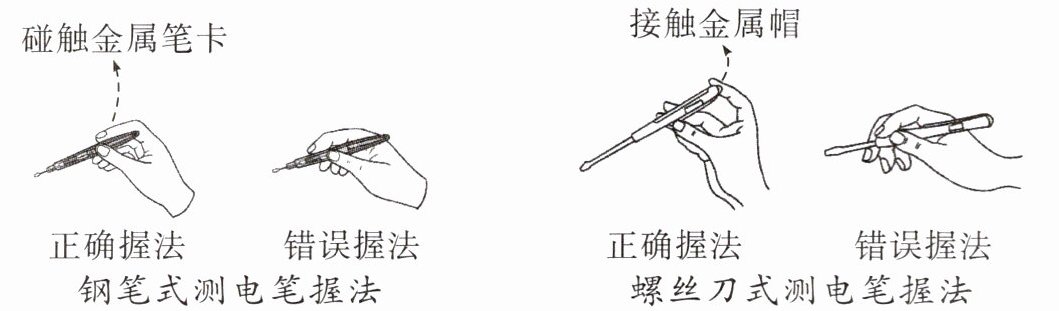

使用时,手指按住金属笔卡或金属帽(即笔尾金属体),用笔尖接触被测的导线(手指千万不能碰到笔尖)。如果被测的导线是相线,电流经过笔尖、电阻器、氖管、弹簧,再经过人体流入大地,相当于构成闭合电路,氖管就会发光。如果笔尖接触的是中性线,氖管中不会有电流,也就不会发光。

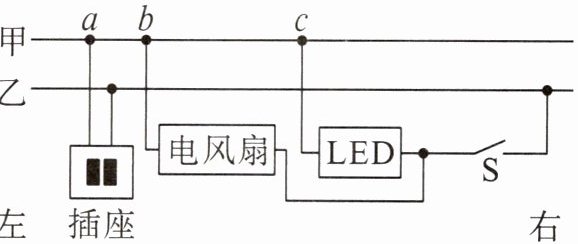

跟踪训练2(2024·广东广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管才发光。由于出现故障,电风扇停止工作,LED左 右
灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是()
A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路
【反思总结】家庭电路中常见的三种断路情况
(1)相线断开:用测电笔接触电路的不同部分,氖管均不发光。
(2)中性线断开:用测电笔接触闭合开关的线路的相线和中性线,都能使氖管发光。
(3)电灯断路:闭合开关,电灯不发光,用测电笔接触灯座的接线柱,接相线的接线柱能使氖管发光。

1. D 解析 出现故障前用测电笔检测插座，只有检测右孔时氖管发光，说明乙是相线，甲是中性线。LED灯发光，说明LED灯所在的支路是通路；电风扇停止工作，说明电风扇所在的支路断路；用测电笔检测插座两孔，氖管均发光，这说明插座的左、右两孔与相线之间是连通的，所以故障是b、c之间断路。
