9. 图甲是一款能自动变形、万向行走的坦克玩具,其简化电路如图乙所示.该玩具的电源电压为4.5V,闭合开关后,“0.5V 0.2W”的指示灯正常发光,线圈电阻为0.5Ω的电动机正常工作,则().


A.指示灯的灯丝电阻为0.8Ω
B.电动机的发热功率为1.6W
C.电动机的额定功率为0.08W
D.电路的总功率为1.8W

D

由图乙知，指示灯与电动机串联。指示灯“0.5V 0.2W”正常发光，故$U_{灯}=0.5V$，$P_{灯}=0.2W$。
指示灯电流$I=I_{灯}=\frac{P_{灯}}{U_{灯}}=\frac{0.2W}{0.5V}=0.4A$；
指示灯电阻$R_{灯}=\frac{U_{灯}}{I}=\frac{0.5V}{0.4A}=1.25Ω$，A错误；
电动机两端电压$U_{机}=U_{总}-U_{灯}=4.5V - 0.5V=4V$；
电动机发热功率$P_{热}=I^{2}R_{机}=(0.4A)^{2}×0.5Ω=0.08W$，B错误；
电动机额定功率$P_{机}=U_{机}I=4V×0.4A=1.6W$，C错误；
电路总功率$P_{总}=U_{总}I=4.5V×0.4A=1.8W$，D正确。

10. 如图是一个灯泡L和一个定值电阻R的I-U图像.下列分析正确的是().


A.甲为灯泡L的图线
B.当电压为0时,L与R的阻值均为0
C.将L和R并联在6V的电源两端,电路总电阻为36Ω
D.将L和R串联在6V的电源两端,L的功率为0.24W

D

A. 定值电阻的I-U图像为直线，灯泡电阻随温度变化为曲线。甲图线电流与电压成正比（如U=2.4V时I=0.1A，U=4.8V时I=0.2A，R=24Ω恒定），故甲为定值电阻R；乙为曲线，是灯泡L。A错误。
B. 电阻是导体固有属性，与电压无关，电压为0时阻值不变。B错误。
C. 并联在6V电源时，R的电流I_R=6V/24Ω=0.25A，L的电流I_L=0.5A（乙图线6V对应电流），总电流I=0.25A+0.5A=0.75A，总电阻R总=6V/0.75A=8Ω≠36Ω。C错误。
D. 串联时电流I相同，总电压6V。R=24Ω，U_R=24I，U_L=6V-24I。由乙图线（灯泡），当I=0.2A时，U_L=1.2V（乙图线1.2V对应I=0.2A），U_R=24×0.2A=4.8V，4.8V+1.2V=6V。L的功率P=U_L×I=1.2V×0.2A=0.24W。D正确。

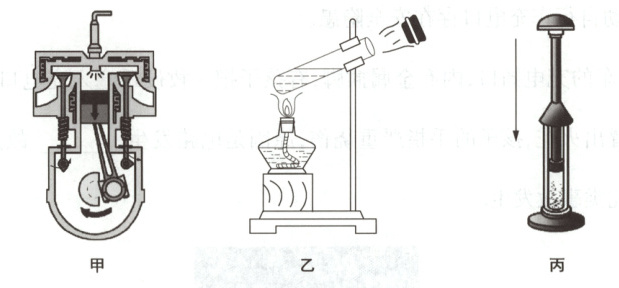

11. 如图是学习热学时所做的一些小实验.图甲是一台单缸四冲程汽油机工作状态示意图.由图甲可以看出,此时它处在冲程,其能量转化情况与图(选填“乙”或“丙”)相同.

做功；乙

甲图中，进气门和排气门均关闭，火花塞点火，活塞向下运动，为做功冲程，能量转化是内能转化为机械能。乙图是加热试管中的水，水蒸气将塞子冲出，内能转化为机械能；丙图是压缩气体做功，机械能转化为内能。故甲与乙能量转化相同。
