5.某校研究性学习小组的同学在网上浏览到一条信息:“微生物燃料电池”能利用土壤中的电解质获得电能,供给某种灯发光,受此启发,他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”,并测出有一定的电压,如图甲所示.那么“土壤电池电压的大小与哪些因素有关?”他们提出了以下猜想:
猜想1:可能与铜片、锌片插入土壤的深度有关;
猜想2:可能与插入土壤的铜片和锌片之间的距离有关.

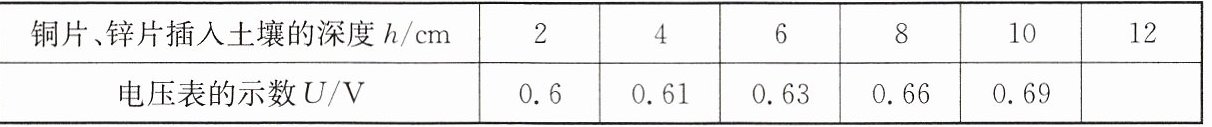

为了验证猜想1,他们先在金属片上每隔2cm做好标记,再将铜片、锌片插入土壤中,保持它们之间的距离不变,改变两金属片插入土壤的深度,并记录相应的电压值,实验数据如表所示.

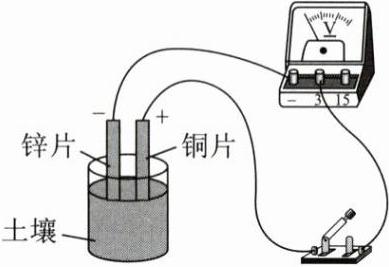

(1)请用笔画线代替导线完成图甲的实物连接.

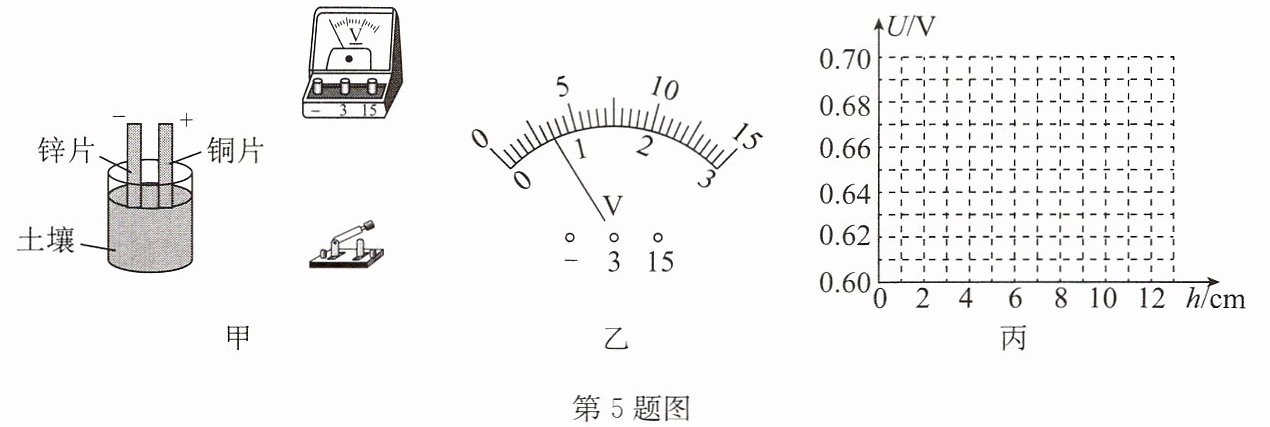

(2)图乙是同学们最后一次测量时电压表的示数,读出电压值为V.
(3)请根据实验数据在图丙中作出图像.
(4)分析以上数据和图像,可以得出的初步结论是(写出一条即可).
(5)他们利用以上装置验证猜想2时,实验中应控制不变,改变,并依次记录电压表的示数.

5.(1)如所示 (2)0.7 (3)如所示 (4)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大 (5)铜片和锌片插入土壤的深度 铜片和锌片之间的距离

【分析】
本题围绕探究土壤电池电压的影响因素展开，需结合电压表使用规则、控制变量法等知识解题：
1. 第(1)题：连接电压表时，要遵循“并联、正进负出、选合适量程”的规则，明确铜片为正极、锌片为负极，电压不超过0.7V，选0~3V量程即可完成连接。
2. 第(2)题：电压表读数需先确定量程和分度值，再根据指针位置读数。
3. 第(3)题：作图像需先根据实验数据描点，再用平滑曲线连接各点，注意横纵轴对应物理量。
4. 第(4)题：实验中控制了两金属片的距离不变，只改变插入深度，分析电压随深度的变化得出结论。
5. 第(5)题：验证电压与两金属片距离的关系时，根据控制变量法，需控制插入深度不变，改变两金属片的距离。
【解析】
(1) 电压表连接：电压表并联在土壤电池两端，电流从正接线柱流入、负接线柱流出，铜片为正极，锌片为负极，选用0~3V量程，将电压表“3”接线柱接铜片，“-”接线柱接锌片，完成连接。
(2) 电压读数：图乙中电压表量程为0~3V，分度值为0.1V，指针指向0.7V，故电压值为0.7V。
(3) 图像绘制：根据实验数据，在坐标图中描出(2,0.6)、(4,0.61)、(6,0.63)、(8,0.66)、(10,0.69)、(12,0.7)各点，用平滑曲线连接，得到电压随插入深度变化的图像。
(4) 实验结论：实验控制铜片和锌片插入土壤的距离不变，改变插入深度，电压随深度增加而增大，因此结论为：土壤电池的电压随铜片和锌片插入土壤深度的增加而增大。
(5) 控制变量：验证猜想2时，根据控制变量法，应控制铜片和锌片插入土壤的深度不变，改变铜片和锌片之间的距离，记录电压表示数。
【答案】
(1) 如所示 (2)0.7 (3)如所示 (4)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大 (5)铜片和锌片插入土壤的深度 铜片和锌片之间的距离
【知识点】
电压表的使用、控制变量法、实验探究
【点评】
本题是初中物理实验探究的典型题型，围绕土壤电池电压的影响因素展开，考查电压表使用、控制变量法应用及实验结论推导，注重对实验方法的考查，难度适中。
【难度系数】
0.5
