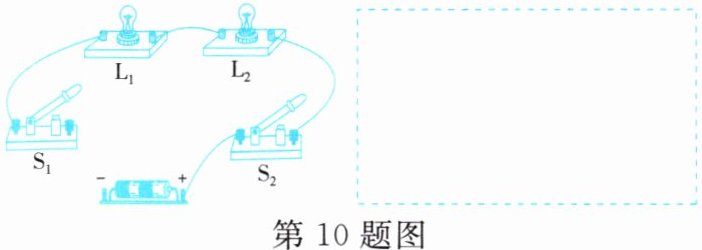

10. 请将电路实物图补画完整,并在虚线框中画出相应的电路图,要求灯$L_1$与$L_2$并联$,S_1$只控制$L_1,S_2$只控制$L_2。$

本题可根据题目要求，先补画实物图，再根据实物图画出电路图。
步骤一：补画实物图
已知灯$L_1$与$L_2$并联，$S_1$只控制$L_1$，$S_2$只控制$L_2$。
在实物图中，从电源正极出发，将$S_2$与$L_2$串联，$S_1$与$L_1$串联，然后将这两条支路并联起来，回到电源负极。
步骤二：画出电路图
根据实物图，画出电路图。电路图中，用规定的电路元件符号表示，$L_1$与$L_2$并联，$S_1$与$L_1$串联，$S_2$与$L_2$串联。
实物图补画：从电源正极出发，分别连接$S_1$与$L_1$支路、$S_2$与$L_2$支路，然后汇合回到电源负极。
电路图：先画电源符号，从电源正极开始，画出两条支路，一条支路依次画$S_1$、$L_1$，另一条支路依次画$S_2$、$L_2$，最后汇合回到电源负极。
综上，实物图补画（按照上述方法连接），电路图（按照上述方法绘制）。

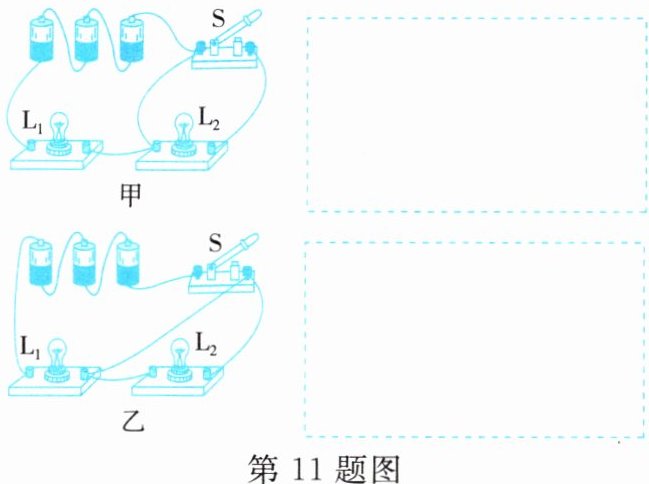

11. 如图所示的实物连接图中,图甲为两灯串联,图乙为两灯并联。图中是否有错？请在错处打“×”,并在原图上加以改正,改动的线要尽量少。改正后在对应虚线框中画出相应的电路图。

甲图
错误之处：开关左端导线连接错误，导致两灯无法形成串联。
改正方法：将开关左端导线从电源负极连接到$L_2$右端的连线改为连接到$L_2$的左端。
电路图：从电源正极出发，依次连接开关、$L_1$、$L_2$，回到电源负极。
乙图
错误之处：连接$L_1$和$L_2$左端的导线错误，造成电源短路。
改正方法：去掉连接$L_1$和$L_2$左端的导线，在$L_1$左端和电源负极之间连接导线。
电路图：两灯并联，开关在干路，从电源正极出发，经开关后分支，一支路经$L_1$，另一支路经$L_2$，然后汇合回到电源负极。

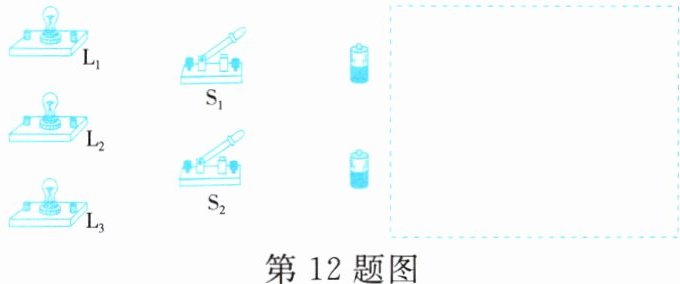

12. 将图中给出的元件连成电路,并在虚线框中画出相应的电路图。要求：①元件位置不动,导线不能交叉；②三盏灯并联；③开关$S_1$控制电灯$L_1$和$L_2；$④开关$S_2$控制电灯$L_1、$$L_2$和$L_3。$

答题：
1. 元件连接：
从电源正极开始，用导线连接开关$S_2$，然后从开关$S_2$引出三根导线分别连接到三盏灯$L_1$、$L_2$、$L_3$的一端。
在$L_1$和$L_2$的支路上，分别在靠近灯的位置串联开关$S_1$（$S_1$同时控制$L_1$和$L_2$，可将$S_1$接在$L_1$和$L_2$支路干线上），即$L_1$和$L_2$的一端共同连接到$S_1$的一端，$S_1$的另一端连接到开关$S_2$引出的导线上。
三盏灯$L_1$、$L_2$、$L_3$的另一端用导线连接在一起，然后连接回电源负极。
2. 电路图：
画三个并联的灯泡$L_1$、$L_2$、$L_3$。
在$L_1$和$L_2$的干线上画一个开关$S_1$，在干路上画一个开关$S_2$。

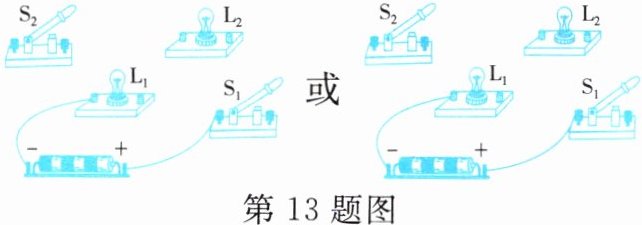

13. 利用如图所示的器材,按下列要求补画实物连线图(请画出两种情况)。
$①S_1$闭合$,S_2$断开,灯$L_1$亮$,L_2$熄灭；
$②S_1$和$S_2$同时闭合,灯$L_1、$$L_2$都亮。

情况一
实物连线：电源正极→S₁→(节点)→L₁→电源负极；同时节点→S₂→L₂→电源负极。
情况二
实物连线：电源正极→(节点)→S₁→L₁→电源负极；同时节点→S₂→L₂→电源负极。

14. 在如图所示的电路中,有四个开关 $ S_{1} $、$ S_{2} $、$ S_{3} $、$ S_{4} $。如果仅将开关 $ S_{2} $、$ S_{4} $ 闭合,$ S_{1} $、$ S_{3} $ 断开,则灯 $ L_{1} $、$ L_{2} $ 联。如果将开关 $ S_{1} $、$ S_{2} $、$ S_{3} $ 闭合,$ S_{4} $ 断开,则灯 $ L_{1} $、$ L_{2} $ 联。如果同时闭合 $ S_{1} $、$ S_{4} $,则电路为 路。

串；并；短

当仅闭合S₂、S₄，断开S₁、S₃时，电流从电源正极出发，经S₂→L₁→L₂→S₄回到电源负极，电流只有一条路径，故L₁、L₂串联。
当闭合S₁、S₂、S₃，断开S₄时，电流从电源正极出发经S₂后分两支：一支经L₁→S₃回到负极，另一支经S₁→L₂回到负极，电流有两条路径，故L₁、L₂并联。
当同时闭合S₁、S₄时，电流从电源正极经S₁→S₄直接回到负极，不经过用电器，电路为短路。

15. 在如图所示的电路中,闭合 $ S_{1} $,断开 $ S_{2} $、$ S_{3} $,灯 ______ 亮,灯 ______ 不亮。闭合 $ S_{2} $,断开 $ S_{1} $、$ S_{3} $,灯 ______ 亮,它们的连接方式是 ______ 联,灯光较暗。闭合 $ S_{1} $、$ S_{3} $,断开 $ S_{2} $,灯 ______ 亮。为安全考虑,$ S_{1} $、$ S_{2} $、$ S_{3} $ ______(选填“能”或“不能”)同时闭合。

；；；；；

L₂；L₁；L₁、L₂；串；L₁、L₂；不能

闭合S₁，断开S₂、S₃时，电流路径为电源正极→S₁→L₂→负极，L₁因S₃断开无电流，故L₂亮，L₁不亮；闭合S₂，断开S₁、S₃时，电流路径为电源正极→L₁→S₂→L₂→负极，L₁与L₂串联，两灯均亮，串联总电阻大电流小，灯光较暗；闭合S₁、S₃，断开S₂时，电流分两支：正极→L₁→S₃→负极和正极→S₁→L₂→负极，L₁、L₂并联，均亮；三开关同时闭合时，电流经S₂直接从正极到负极，电源短路，故不能同时闭合。

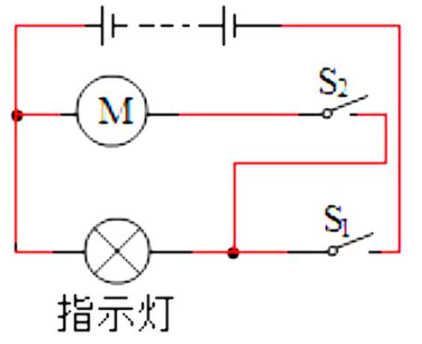

16. 为了安全,独轮平衡车的电路部分安装了 2 个开关——电源开关 $ S_{1} $ 和压力开关 $ S_{2} $,当闭合 $ S_{1} $ 时,指示灯亮。接着骑行者再站立于平衡车踏板上,$ S_{2} $ 自动闭合,电动机正常启动。未闭合 $ S_{1} $ 或骑行者未站立于踏板上,电动机都无法启动。请根据上述要求在虚线框中画出相应的电路图。
