1. 在伏安法测电阻的实验中,滑动变阻器不能起到的作用是 (
A.改变电路中的电流
B.改变被测电阻两端的电压
C.保护电路
D.改变被测电阻的阻值
D
)A.改变电路中的电流
B.改变被测电阻两端的电压
C.保护电路
D.改变被测电阻的阻值
答案
D
解析
滑动变阻器通过改变接入电路的电阻丝长度改变自身电阻，从而改变电路总电阻，依据欧姆定律可改变电路电流（A正确）；电流变化会使串联的被测电阻两端电压改变（B正确）；其最大阻值能限制电流，起到保护电路作用（C正确）；被测电阻阻值由自身材料、长度、横截面积和温度决定，滑动变阻器无法改变（D错误）。
2. 在用伏安法测电阻的实验中,下列注意事项错误的是 (
A.连接电路时,先断开开关
B.应从电源的正极开始连线,开关应靠近电源的正极
C.在无法估计被测电阻大小时,电流表、电压表应选用较大的量程
D.将滑动变阻器连入电路时,滑片应调到变阻器的阻值最大处
B
)A.连接电路时,先断开开关
B.应从电源的正极开始连线,开关应靠近电源的正极
C.在无法估计被测电阻大小时,电流表、电压表应选用较大的量程
D.将滑动变阻器连入电路时,滑片应调到变阻器的阻值最大处
答案
B
解析
在伏安法测电阻的实验中，连接电路时开关应断开，目的是保护电路（A正确）；
连线顺序没有严格要求，可从电源正极或负极开始，关键在于连接完整且避免短路，开关位置不影响电路功能（B错误）；
在无法估计被测电阻大小时，为保护电表，电流表、电压表应先选用较大量程（C正确）；
滑动变阻器连入电路时，滑片应调到阻值最大处，以限制初始电流（D正确）。
连线顺序没有严格要求，可从电源正极或负极开始，关键在于连接完整且避免短路，开关位置不影响电路功能（B错误）；
在无法估计被测电阻大小时，为保护电表，电流表、电压表应先选用较大量程（C正确）；
滑动变阻器连入电路时，滑片应调到阻值最大处，以限制初始电流（D正确）。
3. 如图所示是伏安法测电阻的电路图,下列有关叙述不正确的是 (
A.该实验的原理是$ R = \frac{U}{I} $
B.闭合开关前,滑片$ P 应处在 B $端
C.滑动变阻器的作用是保护电路、改变电路中的电流等
D.闭合开关后,当滑片向$ A $端移动时,电压表的示数变小
D
)A.该实验的原理是$ R = \frac{U}{I} $
B.闭合开关前,滑片$ P 应处在 B $端
C.滑动变阻器的作用是保护电路、改变电路中的电流等
D.闭合开关后,当滑片向$ A $端移动时,电压表的示数变小
答案
D
解析
A. 伏安法测电阻的原理是$ R = \frac{U}{I} $，正确；
B. 闭合开关前，滑片$ P $应置于阻值最大处（B端）以保护电路，正确；
C. 滑动变阻器的作用包括保护电路和通过改变阻值调整电流，正确；
D. 滑片向$ A $端移动时，滑动变阻器接入电路的阻值减小，总电流增大，定值电阻两端电压（电压表示数）应增大而非减小，故D错误。
B. 闭合开关前，滑片$ P $应置于阻值最大处（B端）以保护电路，正确；
C. 滑动变阻器的作用包括保护电路和通过改变阻值调整电流，正确；
D. 滑片向$ A $端移动时，滑动变阻器接入电路的阻值减小，总电流增大，定值电阻两端电压（电压表示数）应增大而非减小，故D错误。

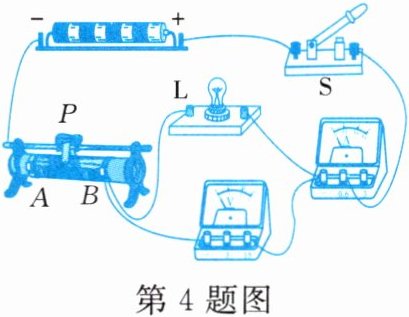

4. 在如图所示的伏安法测电阻实验中,闭合开关$ S $,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是 (
A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.变阻器的滑片$ P $向右滑动
D
)A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.变阻器的滑片$ P $向右滑动
答案
D
解析
在伏安法测电阻实验中，电流表有示数说明电路是通路，小灯泡不亮且电流表示数较小，说明电路中电流过小，原因是滑动变阻器接入电路的阻值过大，应调节滑动变阻器滑片，减小接入电路的电阻，增大电流，观察小灯泡是否亮。变阻器的滑片$P$向右滑动时，接入电路的电阻丝长度变短，电阻变小，电流变大。
5. 在伏安法测电阻的实验中,如果被测电阻大约为$ 80 \Omega $,电源电压为$ 1.5 \, V $,电流表量程为$ 0 \sim 0.6 \, A $。下列说法中正确的是 (
A.电源选择错误,会烧坏电流表
B.电流表量程不合适,电流表无示数
C.电源选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差大
D.电流表量程选择错误,读数误差较大
C
)A.电源选择错误,会烧坏电流表
B.电流表量程不合适,电流表无示数
C.电源选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差大
D.电流表量程选择错误,读数误差较大
答案
C
解析
根据欧姆定律$I=\frac{U}{R}$，电路中最大电流$I=\frac{1.5\,V}{80\,\Omega}=0.01875\,A$。电流表量程为$0\sim0.6\,A$，此电流远小于量程，指针偏转角度太小，读数误差大。电源电压过低导致电流过小，并非电源烧坏电流表或电流表无示数，量程选择本身无错误但因电流过小误差大。
6. 比较法是通过观察、分析,找出研究对象的相同点和不同点的一种科学研究方法。它是认识事物的一种基本方法。在学习电学过程中,小明对“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验进行比较。下列说法不正确的是 (
A.两个实验采用的都是控制变量的研究方法
B.两个实验的实验电路在教科书中是相同的
C.前者收集多组数据的目的,是为了得出电流跟电阻的定量关系
D.后者收集多组数据的目的,是为了取电阻的平均值,减小误差
A
)A.两个实验采用的都是控制变量的研究方法
B.两个实验的实验电路在教科书中是相同的
C.前者收集多组数据的目的,是为了得出电流跟电阻的定量关系
D.后者收集多组数据的目的,是为了取电阻的平均值,减小误差
答案
A
解析
题目要求找出不正确的说法。
A选项：“探究电流跟电阻的关系”实验采用的是控制变量法，需要控制电压不变，研究电流与电阻的关系；“伏安法测量电阻”实验是通过测量电压和电流，根据$R = \frac{U}{I}$计算电阻，并非控制变量法，所以A说法错误。
B选项：两个实验的电路均为伏安法电路，在教科书中是相同的，B说法正确。
C选项：“探究电流跟电阻的关系”实验收集多组数据，就是为了通过分析数据得出电流跟电阻的定量关系，C说法正确。
D选项：“伏安法测量电阻”实验收集多组数据，通过取电阻的平均值来减小误差，D说法正确。
A选项：“探究电流跟电阻的关系”实验采用的是控制变量法，需要控制电压不变，研究电流与电阻的关系；“伏安法测量电阻”实验是通过测量电压和电流，根据$R = \frac{U}{I}$计算电阻，并非控制变量法，所以A说法错误。
B选项：两个实验的电路均为伏安法电路，在教科书中是相同的，B说法正确。
C选项：“探究电流跟电阻的关系”实验收集多组数据，就是为了通过分析数据得出电流跟电阻的定量关系，C说法正确。
D选项：“伏安法测量电阻”实验收集多组数据，通过取电阻的平均值来减小误差，D说法正确。
