8. (2025·云南)同学们测量额定电压为 2.5 V 小灯泡的电功率。

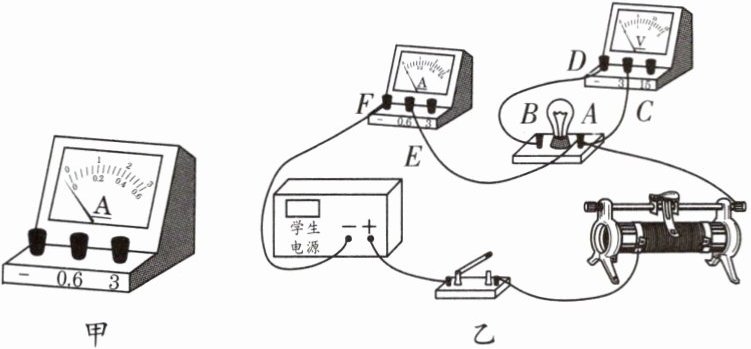

(1)实验前,电流表指针位置如图甲所示,应对电流表进行。
(2)同学们连接的电路如图乙所示,经检查发现 A、E 两点间的导线连接错误,应改接到两点之间；更正错误后,将滑动变阻器的滑片置于最(选填“左”或“右”)端。
(3)闭合开关,无论怎样调节滑动变阻器小灯泡都不亮,经检查发现小灯泡灯丝断了,此时电压表(选填“有”或“无”)示数。排除故障后继续实验,移动滑动变阻器的滑片使小灯泡正常发光,继续调节滑动变阻器,使电压表示数低于、略高于小灯泡的额定电压。实验数据和现象记录如下表,表中 a 处的数据为。

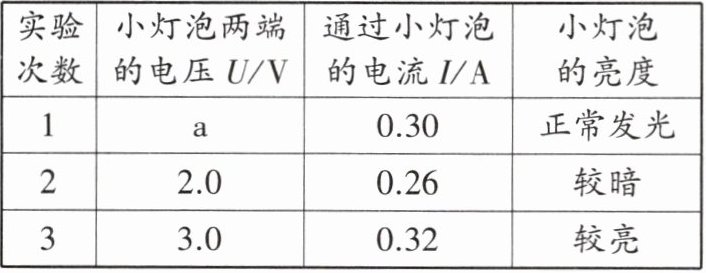

|实验次数|小灯泡两端的电压 U/V|通过小灯泡的电流 I/A|小灯泡的亮度|
|1|a|0.30|正常发光|
|2|2.0|0.26|较暗|
|3|3.0|0.32|较亮|

(4)分析表格中的信息可知：小灯泡的额定功率为W；小灯泡的实际功率越,小灯泡越亮。某同学通过计算不同电压下小灯泡电功率的平均值来减小误差,这种做法是(选填“正确”或“错误”)的。

(1)调零
(2)B、E 右
(3)有 2.5
(4)0.75 大 错误

9. (2025·扬州)某电热水壶内部电路简化后如图。当开关$ S_1、$$S_2 $都闭合,电热水壶处于加热状态；水烧开后温控开关$ S_2 $自动断开,电热水壶处于保温状态。已知电阻$ R_1 $为 22 Ω,保温时通过$ R_1 $的电流为 0.2 A,c₍水$₎ = 4.2×10^3 J/(kg·℃)。$求：
(1)将质量为 1 kg、初温为 20 ℃的水加热至 70 ℃,水吸收的热量 Q。
(2)电热水壶处于加热状态时的电功率 P。
(3)电热水壶处于保温状态时,1 min 消耗的电能 W。

(1)水吸收的热量为:$Q=c_{水}m \Delta t=4.2 × 10^{3}\ J/(kg\cdot\ ^{\circ}C) × 1\ kg × (70\ ^{\circ}C-20\ ^{\circ}C)=2.1 × 10^{5}\ J$
(2)加热时,$S_{1}$、$S_{2}$都闭合,$R_{2}$被短路,此时电路中只有$R_{1}$工作,则电热水壶处于加热状态时的电功率:$P=\dfrac{U^{2}}{R_{1}}=\dfrac{(220\ V)^{2}}{22\ \Omega}=2200\ W$
(3)保温时两电阻串联,通过$R_{1}$的电流为0.2 A,则电路中的电流也为0.2 A,保温时间:$t=1\ min=60\ s$
则消耗的电能:$W=UIt=220\ V × 0.2\ A × 60\ s=2640\ J$
