2025年新课程示径学案作业设计九年级物理全一册苏科版第6页答案
4. 已知杠杆在如图丁所示的位置静止,请在杠杆上画出所要施加的最小动力$ F_{1} $的示意图,并画出动力臂$ l_{1} 和阻力臂 l_{2} $.

答案

1. 确定支点为O。
2. 过O点作阻力F₂作用线的垂线，垂线段即为阻力臂l₂，用虚线画出并标注“l₂”。
3. 连接支点O与杠杆端点A（OA为最长动力臂），OA即为动力臂l₁，用虚线画出并标注“l₁”。
4. 在A点沿垂直于OA向上的方向画动力F₁，标注“F₁”。
（示意图需包含：过O垂直F₂的虚线l₂，连接OA的虚线l₁，A点垂直OA向上的箭头F₁）

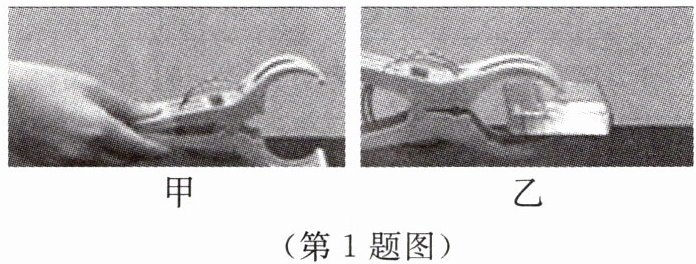

1. 夹子是生活中常见的器具,对此小韩进行了探究:

(1) 小韩用力将夹子张开(如图甲),此时夹子属于
省力
杠杆,使用这种杠杆的缺点是
费距离
.
(2) 用夹子夹住物体时(如图乙),夹子属于
费力
杠杆,使用这种杠杆的优点是
省距离
.

答案

(1)省力；费距离
(2)费力；省距离

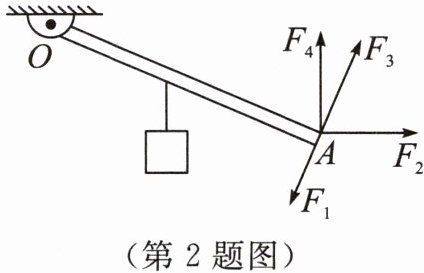

2. 如图所示,在$ A $点分别作用的四个力中,不能使杠杆处于平衡状态的力是
F₁
,能使杠杆处于平衡状态的最小力是
F₃
;若作用力$ F $始终沿水平方向,则将杠杆抬到接近水平位置的过程中拉力$ F $将
增大
(选填“增大”“不变”或“减小”).

答案

F₁；F₃；增大

解析

$F_{1}$；$F_{3}$；增大
3. 物理知识在生活中有广泛的应用,园艺师傅使用如图所示的剪刀修剪树枝时,常把树枝尽量往剪刀的轴口处靠近,这样做是通过
减小阻力臂
的方式达到省力的目的的.这种剪刀无论怎么使用都能省力,这种说法是
错误
(选填“正确”或“错误”)的.

答案

减小阻力臂；错误
4. 皮划艇是我国奥运优势项目之一,如图所示,比赛中运动员一手撑住桨柄的末端(视为支点),另一手用力划桨.下列说法正确的是(
B
)

A.为省力,可将用力划桨的手靠近支点
B.为省力,可将用力划桨的手远离支点
C.为省距离,可将用力划桨的手远离支点
D.将用力划桨的手靠近支点,既省力又省距离

答案

B

解析

根据杠杆原理，阻力乘以阻力臂等于动力乘以动力臂。在划桨时，支点在桨柄的末端，阻力臂是固定的。为了省力，需要增加动力臂的长度，即用力划桨的手应远离支点。这样在阻力与阻力臂乘积一定时，动力臂越长，动力越小，越省力。
A. 为省力，将用力划桨的手靠近支点，动力臂变短，更费力，A错误。
B. 为省力，将用力划桨的手远离支点，动力臂变长，省力，B正确。
C. 为省距离，省距离则费力，应将用力划桨的手靠近支点，C错误。
D. 将用力划桨的手靠近支点，既省力又省距离不可能同时实现，D错误。
5. 如图所示,$ OAB $为轻质杠杆,可绕支点$ O $自由转动,在$ B $端施加一个动力使杠杆在水平位置平衡,该杠杆(
D
)

A.一定是省力杠杆
B.一定是费力杠杆
C.一定是等臂杠杆
D.以上情况都有可能

答案

D

解析

杠杆根据动力臂与阻力臂的大小关系分为省力杠杆、费力杠杆和等臂杠杆。
在本题中，阻力为物体G的重力，阻力臂为$OA$，动力作用在$B$端，动力臂为$OB$。
由于动力臂$OB$的长度可以大于、等于或小于阻力臂$OA$的长度，这取决于动力作用的方向和位置。
当动力臂大于阻力臂时，为省力杠杆；
当动力臂小于阻力臂时，为费力杠杆；
当动力臂等于阻力臂时，为等臂杠杆。
因此，该杠杆在水平位置平衡时，以上三种情况都有可能。
