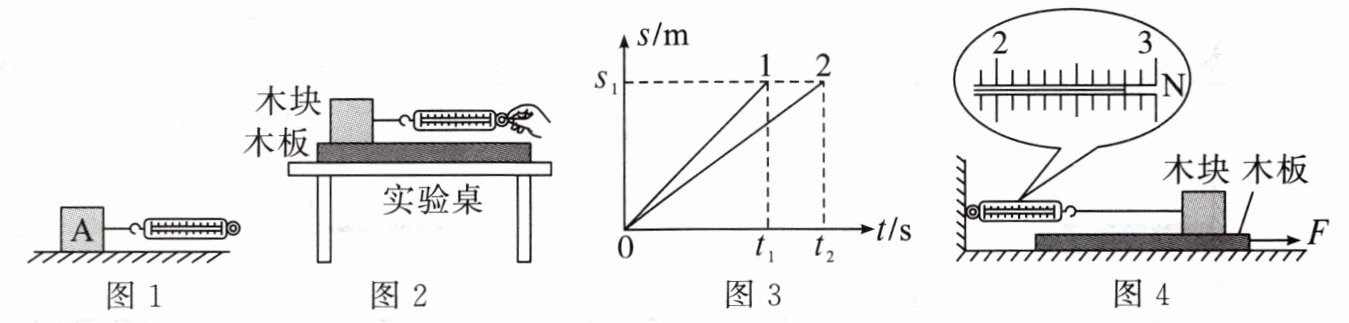

16. 如图所示为验证“滑动摩擦力大小与哪些因素有关”的实验。

(1)如图1，根据原理，当用弹簧测力计沿水平方向拉着木块做运动时，木块所受滑动摩擦力的大小等于拉力的大小；
(2)如图2，在某次实验中，小华拉动木块在木板上运动，木块运动的路程－时间图像如图3，用$F_1$和$F_2$分别表示第1次和第2次弹簧测力计的示数，可判断$F_1$（选填“＞”“＜”或“＝”）$F_2$；
(3)改进实验如图4，将弹簧测力计一端固定，另一端钩住木块，木块放置在长木板上，拉着长木板沿水平地面向右运动，此时木块相对于地面静止，木块受到的摩擦力大小为N；
(4)实验中小明发现：在图4中，当$F＝4\ \mathrm{N}$时，木块相对于地面静止且长木板刚好做匀速直线运动，则长木板受到地面的摩擦力大小为N。

16.(1)二力平衡 匀速直线 (2)= (3)2.8 (4)1.2 [(1)木块做匀速直线运动时处于平衡状态，它所受的摩擦力与拉力是一对平衡力，摩擦力与拉力大小相等，通过弹簧测力计的示数可知道摩擦力大小，所以本实验的原理为二力平衡。(2)由图像可知，两次都做匀速直线运动，拉力都与摩擦力平衡，所以两次的拉力相等，即$F_1=F_2$。(3)拉动木板，木块与木板相对运动，木块受弹簧测力计的拉力和木板对它的摩擦力是一对平衡力，这两个力大小相等，弹簧测力计读数为2.8 N，则木块受到的摩擦力大小为2.8 N。(4)当$F=4\ \mathrm{N}$时，木板刚好做匀速直线运动，木板受平衡力，木板所受的拉力与摩擦力平衡，拉力$F=4\ \mathrm{N}$，摩擦力$f=F=4\ \mathrm{N}$；而木板所受的摩擦力包括两部分：木块与木板间的摩擦力和木板与地面间的摩擦力，方向都水平向左，则$f=f_{地面}+f_{木板}$，则长木板受到地面的摩擦力大小为$f_{地面}=f-f_{木板}=4\ \mathrm{N}-2.8\ \mathrm{N}=1.2\ \mathrm{N}$。]

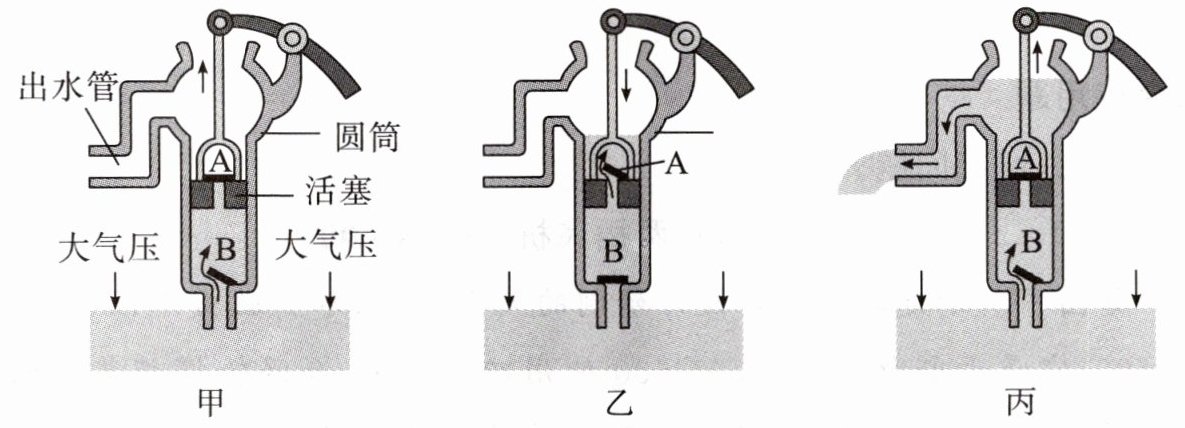

17.某校梦想实验室在跨学科实践:制作简易活塞式抽水机项目学习中,经历了项目提出、项目分析、项目实施和展示交流几个环节。在项目实施时,同学们深入
了解活塞式抽水机的原理,如图所示。

活塞跟筒壁紧密接触且可以上下移动,A、B是只能向上开启的阀门。
(1)使用时,若上提活塞,阀门受到大气压的作用而关闭,圆筒内外由于气压差,低处的水在大气压的作用下推开阀门进入圆筒(均选填"A"或"B")。
(2)当下压活塞时,阀门关闭,水冲开阀门,进入圆筒的上部(均选填"A"或"B")。
(3)再次上提活塞时,活塞上面的水迫使阀门(选填"A"或"B")关闭,水从出水管流出。
(4)在展示与交流环节,同学们发现活塞和阀门的气密性起到关键的作用,请你根据生活经验,提出增强抽水机气密性的建议:。

17.(1)A B (2)B A (3)A (4)有磨损的活塞或阀门要及时更换 [(1)使用时，若上提活塞，圆筒内气体体积增大，气压减小，上方阀门A受到大气压的作用而关闭，圆筒内外产生气压差，低处的水在大气压的作用下推开下方阀门B进入圆筒；(2)当下压活塞时，阀门B在水压的作用下关闭，水冲开上方阀门A，进入圆筒的上部；(3)水流入圆筒上部后，再次提起活塞时，活塞上面的水对阀门A有向下的压强，迫使阀门A关闭，水从水管流出；(4)活塞和阀门的气密性好，可以使抽水机更好的工作，增强抽水机气密性的建议是：有磨损的活塞或阀门要及时更换。]
