11 某小灯泡两端的电压为6V，灯丝的电阻为10Ω，求此时通过灯丝的电流。
解:根据题意在如图所示的等效电路图上标出已知量。根据欧姆定律，有
=
解:根据题意在如图所示的等效电路图上标出已知量。根据欧姆定律，有
$I=\frac{U}{R}$
(公式)=$\frac{6\ \mathrm{V}}{10\ \Omega}$
(代入数据)=
$0.6\ \mathrm{A}$
(结果)答案
题图中$U=6\ \mathrm{V}$，$R=10\ \Omega$，计算过程及结果为
$I=\frac{U}{R}=\frac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$
$I=\frac{U}{R}=\frac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$
解析
【分析】
本题已知小灯泡两端的电压$U$和灯丝的电阻$R$，要求通过灯丝的电流，需利用欧姆定律进行计算，欧姆定律的核心公式为$I=\frac{U}{R}$，将题目给出的$U$和$R$的数值代入公式即可求出电流。
【解析】
根据欧姆定律，电流计算公式为：
$I=\frac{U}{R}$
代入已知数据$U=6\ \mathrm{V}$，$R=10\ \Omega$：
$I=\frac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$
【答案】
$0.6\ \mathrm{A}$
【知识点】
欧姆定律、电流计算
【点评】
本题是欧姆定律的基础应用题型，直接考查对欧姆定律基本公式的掌握和简单运算能力，属于电学基础题，难度较低。
【难度系数】
0.9
本题已知小灯泡两端的电压$U$和灯丝的电阻$R$，要求通过灯丝的电流，需利用欧姆定律进行计算，欧姆定律的核心公式为$I=\frac{U}{R}$，将题目给出的$U$和$R$的数值代入公式即可求出电流。
【解析】
根据欧姆定律，电流计算公式为：
$I=\frac{U}{R}$
代入已知数据$U=6\ \mathrm{V}$，$R=10\ \Omega$：
$I=\frac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$
【答案】
$0.6\ \mathrm{A}$
【知识点】
欧姆定律、电流计算
【点评】
本题是欧姆定律的基础应用题型，直接考查对欧姆定律基本公式的掌握和简单运算能力，属于电学基础题，难度较低。
【难度系数】
0.9
12 如图所示是某课外小组制作的简易“酒驾检测仪器”的电路图。R为“气敏传感器”的电阻，它的阻值会随着其周围空气中酒精浓度的增大而减小，示数表可以显示酒精浓度。
（1）示数表是由
（2）当酒驾司机对着“气敏传感器”吹气时，示数表的示数将如何变化？回答并说明理由。

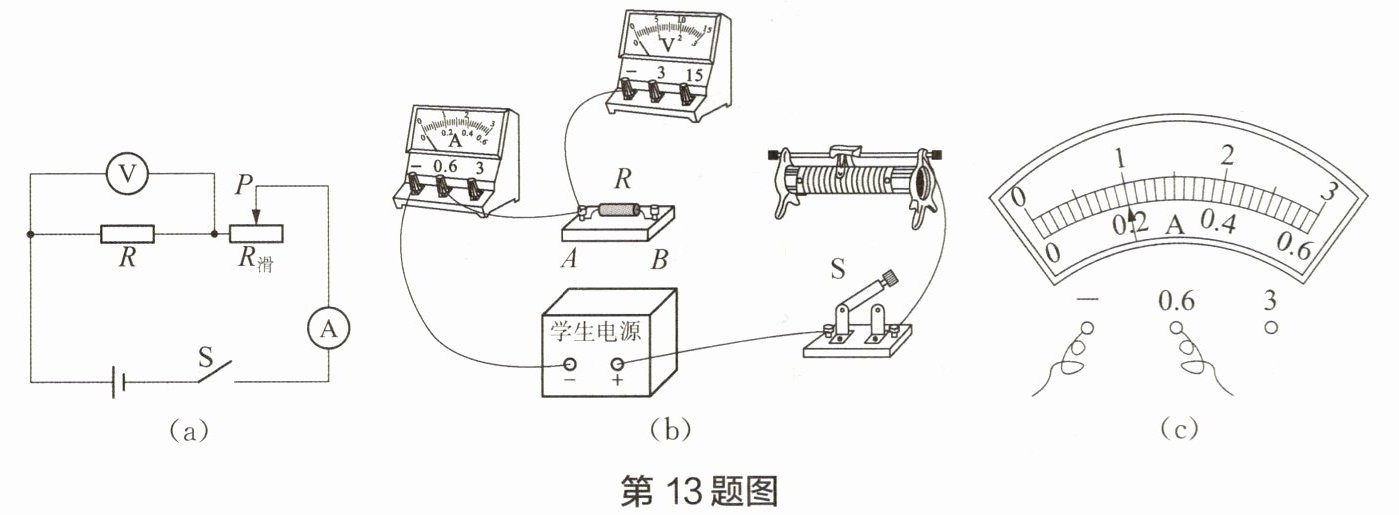

13 小明和小红做“探究电流与电阻关系”实验，他们按照如图(a)所示的电路图连接电路进行实验。
（1）在图(b)中有两根导线未连接，请用笔画线代替导线完成连接。要求：滑片P向右移动，电压表的示数变大。

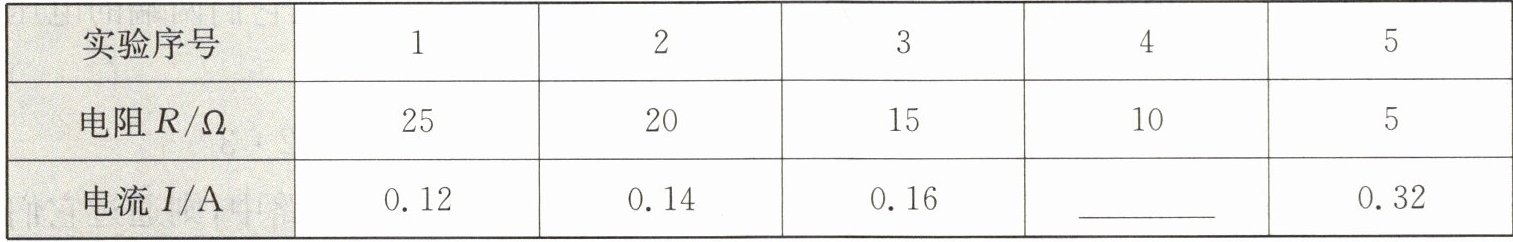

（2）实验时，他们先把阻值为25Ω的定值电阻接在A、B两点间，再将滑动变阻器接入电路的阻值调至最大，然后闭合开关S，移动滑动变阻器的滑片P到某一位置，使电压表的示数为3.0V，读出此时电流表的示数并记录；然后依次将阻值为20Ω、15Ω、10Ω和5Ω的定值电阻在A、B两点间替换，闭合开关S，读出对应的电流表示数并记录，实验数据如表所示。当A、B两点间接10Ω的定值电阻时，电流表的示数如图(c)所示，此时电流值是
（3）小明和小红在分析数据时发现，根据表中的实验数据无法得到书上给出的电流与电阻的定量关系，请写出他们实验时可能存在的问题，并提出解决方案。
14 在“探究电流与电压的关系”和“探究电流与电阻的关系”这两个实验中，我们是通过图像法处理实验数据的。和列表分析法相比，这样的处理数据方法有什么优点？
（1）示数表是由
电流
（选填“电流”或“电压”）表改装而成。（2）当酒驾司机对着“气敏传感器”吹气时，示数表的示数将如何变化？回答并说明理由。
13 小明和小红做“探究电流与电阻关系”实验，他们按照如图(a)所示的电路图连接电路进行实验。
（1）在图(b)中有两根导线未连接，请用笔画线代替导线完成连接。要求：滑片P向右移动，电压表的示数变大。
（2）实验时，他们先把阻值为25Ω的定值电阻接在A、B两点间，再将滑动变阻器接入电路的阻值调至最大，然后闭合开关S，移动滑动变阻器的滑片P到某一位置，使电压表的示数为3.0V，读出此时电流表的示数并记录；然后依次将阻值为20Ω、15Ω、10Ω和5Ω的定值电阻在A、B两点间替换，闭合开关S，读出对应的电流表示数并记录，实验数据如表所示。当A、B两点间接10Ω的定值电阻时，电流表的示数如图(c)所示，此时电流值是
0.20
A。（3）小明和小红在分析数据时发现，根据表中的实验数据无法得到书上给出的电流与电阻的定量关系，请写出他们实验时可能存在的问题，并提出解决方案。
问题:在A、B两点间依次更换不同的电阻后，没有控制定值电阻两端的电压不变
解决方案:在A、B两点间更换定值电阻后，通过移动滑动变阻器的滑片，使电压表的示数始终为3.0 V
。14 在“探究电流与电压的关系”和“探究电流与电阻的关系”这两个实验中，我们是通过图像法处理实验数据的。和列表分析法相比，这样的处理数据方法有什么优点？
答案
12 (1) 电流
(2) 当酒驾司机对着“气敏传感器”吹气时，传感器周围空气中酒精浓度会增大，导致传感器的电阻变小。根据欧姆定律可知，电压不变时，电阻变小，电路中电流变大，电流表的示数变大，即示数表的示数变大。

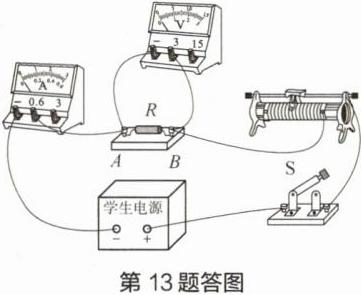

13 (1)
(2) 0.20
(3) 问题:在A、B两点间依次更换不同的电阻后，没有控制定值电阻两端的电压不变;解决方案:在A、B两点间更换定值电阻后，通过移动滑动变阻器的滑片，使电压表的示数始终为3.0 V
14 图像法可更为直观地呈现变量的变化过程和趋势，以及变量之间的关系。
解析
【分析】
1. 第12题：先根据电表的串并联特点判断示数表类型，再结合气敏电阻的特性，利用欧姆定律分析电流变化；
2. 第13题：（1）根据实验要求和滑动变阻器的变阻规律完成电路连接；（2）根据电流表量程和分度值读数；（3）结合探究电流与电阻关系的实验要求，分析数据异常的原因并提出解决方案；
3. 第14题：对比图像法与列表法的特点，总结图像法处理数据的优点。
【解析】
1. 第12题：
（1）电流表串联在电路中，电压表并联在电路中，图中示数表串联在电路里，因此是由电流表改装而成。
（2）当酒驾司机吹气时，气敏传感器周围酒精浓度增大，其电阻减小。电路为串联电路，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流增大，因此示数表（电流表）的示数变大。
2. 第13题：
（1）要求滑片P向右移动时电压表示数变大，说明电路电流变大，滑动变阻器接入电阻变小，故滑动变阻器应接右下接线柱，将电流表的0.6A接线柱与滑动变阻器的右下接线柱连接，完成电路。
（2）电流表选用0~0.6A量程，分度值为0.02A，指针指向0.2A位置，故电流值为0.20A。
（3）探究电流与电阻的关系时，需控制定值电阻两端电压不变。实验中更换不同阻值的定值电阻后，未调节滑动变阻器保持定值电阻两端电压不变，导致数据不符合规律。解决方案：更换定值电阻后，移动滑动变阻器的滑片，使电压表的示数始终为3.0V。
3. 第14题：
图像法处理实验数据的优点是：能够直观呈现变量的变化过程和趋势，清晰展示变量间的定量关系，便于分析总结实验规律，相比列表法更直观易懂。
【答案】
12 (1) 电流
(2) 示数变大；理由：酒精浓度增大，气敏传感器电阻减小，电源电压不变，根据欧姆定律，电路电流变大，故示数表（电流表）示数变大。
13 (1)
(2) 0.20
(3) 问题：更换定值电阻后，没有控制定值电阻两端的电压不变；解决方案：更换定值电阻后，移动滑动变阻器的滑片，使电压表的示数始终为3.0 V。
14 图像法可更为直观地呈现变量的变化过程和趋势，以及变量之间的关系。
【知识点】
欧姆定律、探究电流与电阻的关系、图像法数据处理
【点评】
本题涵盖电学核心知识点，注重考查电表判断、欧姆定律应用、实验操作及数据处理，要求学生掌握控制变量法和电路分析能力，是初中电学的典型综合题。
【难度系数】
0.5
1. 第12题：先根据电表的串并联特点判断示数表类型，再结合气敏电阻的特性，利用欧姆定律分析电流变化；
2. 第13题：（1）根据实验要求和滑动变阻器的变阻规律完成电路连接；（2）根据电流表量程和分度值读数；（3）结合探究电流与电阻关系的实验要求，分析数据异常的原因并提出解决方案；
3. 第14题：对比图像法与列表法的特点，总结图像法处理数据的优点。
【解析】
1. 第12题：
（1）电流表串联在电路中，电压表并联在电路中，图中示数表串联在电路里，因此是由电流表改装而成。
（2）当酒驾司机吹气时，气敏传感器周围酒精浓度增大，其电阻减小。电路为串联电路，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流增大，因此示数表（电流表）的示数变大。
2. 第13题：
（1）要求滑片P向右移动时电压表示数变大，说明电路电流变大，滑动变阻器接入电阻变小，故滑动变阻器应接右下接线柱，将电流表的0.6A接线柱与滑动变阻器的右下接线柱连接，完成电路。
（2）电流表选用0~0.6A量程，分度值为0.02A，指针指向0.2A位置，故电流值为0.20A。
（3）探究电流与电阻的关系时，需控制定值电阻两端电压不变。实验中更换不同阻值的定值电阻后，未调节滑动变阻器保持定值电阻两端电压不变，导致数据不符合规律。解决方案：更换定值电阻后，移动滑动变阻器的滑片，使电压表的示数始终为3.0V。
3. 第14题：
图像法处理实验数据的优点是：能够直观呈现变量的变化过程和趋势，清晰展示变量间的定量关系，便于分析总结实验规律，相比列表法更直观易懂。
【答案】
12 (1) 电流
(2) 示数变大；理由：酒精浓度增大，气敏传感器电阻减小，电源电压不变，根据欧姆定律，电路电流变大，故示数表（电流表）示数变大。
13 (1)
(2) 0.20
(3) 问题：更换定值电阻后，没有控制定值电阻两端的电压不变；解决方案：更换定值电阻后，移动滑动变阻器的滑片，使电压表的示数始终为3.0 V。
14 图像法可更为直观地呈现变量的变化过程和趋势，以及变量之间的关系。
【知识点】
欧姆定律、探究电流与电阻的关系、图像法数据处理
【点评】
本题涵盖电学核心知识点，注重考查电表判断、欧姆定律应用、实验操作及数据处理，要求学生掌握控制变量法和电路分析能力，是初中电学的典型综合题。
【难度系数】
0.5
