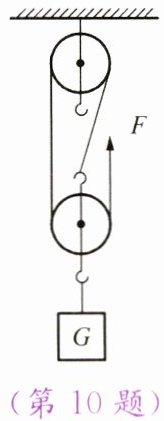

10. 如图所示,用滑轮组将重为 180 N 的物体匀速提升 1 m,动滑轮重为6 N,绳重及摩擦可忽略不计。下列说法中正确的是（ ）
A. 拉力为 60 N
B. 拉力为 62 N
C. 绳的自由端移动了 4 m
D. 绳的自由端移动了 1 m

(第 10 题)

B

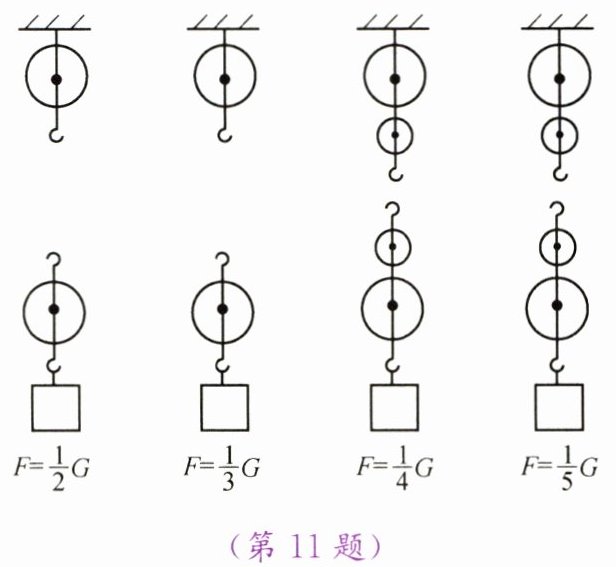

11. 用$F$表示绳子自由端所受的拉力，$G$表示物体的重力，不计滑轮和绳的重力及摩擦，试在图中画出各滑轮组的绕线方法。

$F=\frac{1}{2}G$
$F=\frac{1}{3}G$
$F=\frac{1}{4}G$
$F=\frac{1}{5}G$
（第11题）
（第12题）

12. 小明和小杰握住两根较光滑的木棍，小华将绳子的一端系在其中一根木棍上，然后依次将绳子绕过两根木棍（如图所示），小明和小杰相距一定的距离握紧木棍站稳后，小华在图中A处拉绳子的另一端，用很小的力便能拉动他们。
（1）两根木棍和绳子组成的机械相当于________。
（2）若小华所用的拉力为20 N，则小明和小杰受到的拉力分别为________ N、______ N（摩擦忽略不计）。

滑轮组
; 120
; 140

13. 某根绳子最大能承受 200 N 的拉力，小明想用这根绳子装配滑轮组，以使他站在地面上向下拉绳时能将重 450 N 的物体匀速向上提升。若要求所用滑轮的个数最少，请画出该滑轮组的绕绳方式。若每个滑轮重 6 N，绳重及摩擦可忽略不计，则他的实际拉力是多大？

$ 解：不考虑动滑轮重、绳重及摩擦时，绳子最大能承受200\ \mathrm {N}的拉力，则拉力：$$ F=\frac {1}{n}G_{物}，即200\ \mathrm {N}=\frac {1}{n}×450\ \mathrm {N}，$ $ 解得：n=2.25≈3；$ $ 一个动滑轮最多只能有3段绳子承重，如图所示：$
$ 绳重及摩擦不计，则他的实际拉力为：$$ F=\frac {1}{n}(G_{物}+G_{动})=\frac {1}{3}×(450\ \mathrm {N}+6\ \mathrm {N})=152\ \mathrm {N}.$
