2026年作业本浙江教育出版社八年级科学下册浙教版第49页答案

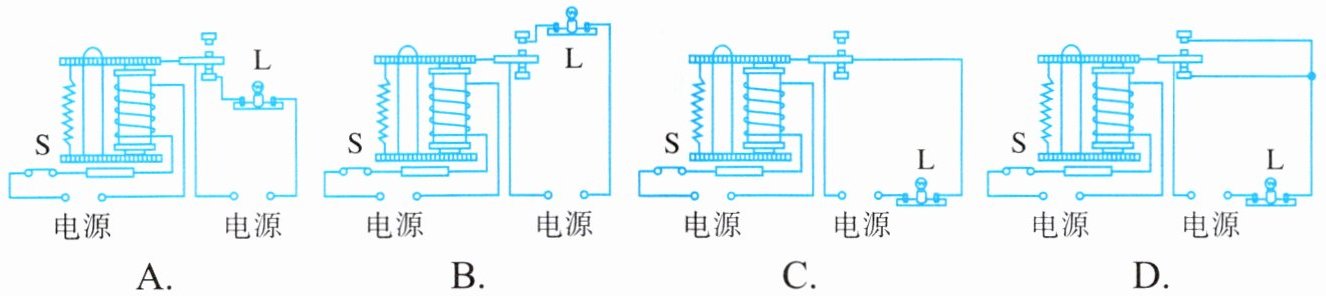

6. 城市下水道窨井盖丢失导致行人坠入下水道的悲剧令人痛心。为此,某同学设计了一种警示电路:在井口安装一只环形灯L, 井盖相当于开关S;正常情况下(S闭合),灯L不亮;一旦井盖丢失(S断开),灯L即亮起,以警示行人。下列电路符合要求的是(
B
)。

A.
B.
C.
D.

答案

6.B
7. 下列用电器或设备中,
没
有
用到电磁铁的是(
A
)。

A.电蚊香
B.电铃
C.电磁起重机
D.磁悬浮列车

答案

7.A

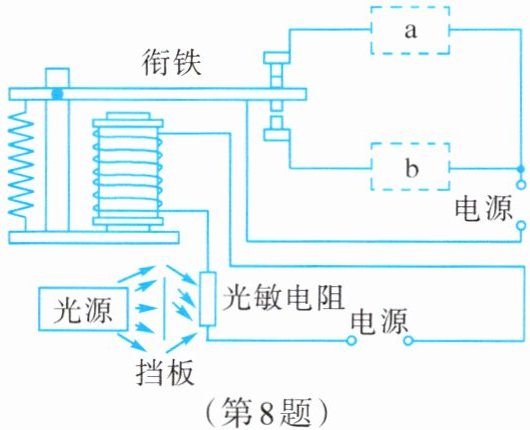

8. 如图所示是某车间自动除尘装置的简化

电路图。空气中尘埃量较少时,光源发出
来的光被挡板挡住了。当空气中的尘埃量
达到一定值时,由于尘埃的反射,部分光
越过挡板射到光敏电阻上,光敏电阻的阻
值
减小
,电路中的电流增大,电磁铁的
磁性
增强
,将衔铁吸下,开启自动除尘
模式。若图中a、b一个是除尘器,另一个是指示灯,则
b
是除尘器。

答案

8.减小 增强 b

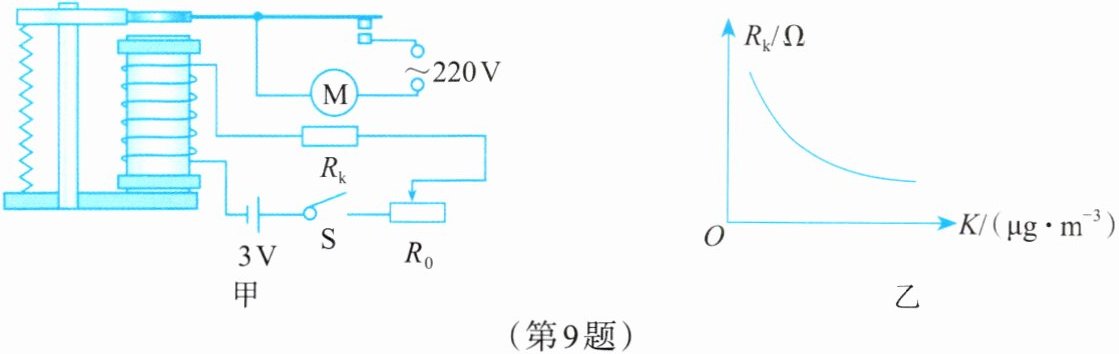

9. 图甲是室内自动排烟雾系统的电路图。控制电路的电源电压为3V, $R_{0}$为滑动变阻器, $R_{\mathrm{k}}$的阻值与烟雾浓度$ K $的关系如图乙所示。当电磁铁线圈中的电流$I≥0.03\,\mathrm{A}$时,衔铁被吸下,电风扇转动,开始排气。

(1) 当烟雾浓度升高时,控制电路线圈中的电流
变大
。
(2) 控制电路的电源电压低于3V时, 为了确保其正常工作, $R_{0}$的阻值应
减小
(填“增大”“减小”或“不变”)。

答案

9.(1)变大 (2)减小
