9.在如图所示的电路中，开关$\mathrm{S}_{1}$和开关$\mathrm{S}_{2}$原来是断开的，如果只将开关$\mathrm{S}_{1}$闭合，则电压表测量的是
L₂
两端的电压；如果只将开关$\mathrm{S}_{2}$闭合，则电压表测量的是电源
两端的电压；如果将开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合，则电压表测量的是L₂
或电源两端的电压。（均选填“$\mathrm{L}_{1}$”“$\mathrm{L}_{2}$”或“电源”）答案
9.L₂ 电源 L₂
解析
【分析】
要判断电压表测量的对象，需先分析不同开关状态下的电路连接，明确电压表并联的位置：
1. 当只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开时，电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电压表→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{2}$两端；
2. 当只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{1}$断开时，电流路径为电源正极→$\mathrm{S}_{2}$→电压表→$\mathrm{L}_{2}$→电源负极，电压表串联在电路中，其示数等于电源电压；
3. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合时，$\mathrm{L}_{1}$被短路，电压表并联在$\mathrm{L}_{2}$两端，同时也并联在电源两端。
【解析】
根据开关状态分析电路：
只闭合$\mathrm{S}_{1}$，$\mathrm{S}_{2}$断开：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{2}$两端，测量$\mathrm{L}_{2}$的电压；
只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$断开：电压表串联在电路中，因电压表内阻极大，其示数等于电源电压，测量电源两端的电压；
$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合：$\mathrm{L}_{1}$被短路，电压表并联在$\mathrm{L}_{2}$两端，同时也并联在电源两端，测量$\mathrm{L}_{2}$（或电源）两端的电压。
【答案】
$\mathrm{L}_{2}$；电源；$\mathrm{L}_{2}$
【知识点】
串联电路电压、电压表使用、电路分析
【点评】
本题考查电路分析，核心是明确不同开关状态下的电路连接，判断电压表的并联对象，需注意电压表串联时的示数特点，属于基础电路分析题。
【难度系数】
0.5
要判断电压表测量的对象，需先分析不同开关状态下的电路连接，明确电压表并联的位置：
1. 当只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开时，电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电压表→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{2}$两端；
2. 当只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{1}$断开时，电流路径为电源正极→$\mathrm{S}_{2}$→电压表→$\mathrm{L}_{2}$→电源负极，电压表串联在电路中，其示数等于电源电压；
3. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合时，$\mathrm{L}_{1}$被短路，电压表并联在$\mathrm{L}_{2}$两端，同时也并联在电源两端。
【解析】
根据开关状态分析电路：
只闭合$\mathrm{S}_{1}$，$\mathrm{S}_{2}$断开：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{2}$两端，测量$\mathrm{L}_{2}$的电压；
只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$断开：电压表串联在电路中，因电压表内阻极大，其示数等于电源电压，测量电源两端的电压；
$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合：$\mathrm{L}_{1}$被短路，电压表并联在$\mathrm{L}_{2}$两端，同时也并联在电源两端，测量$\mathrm{L}_{2}$（或电源）两端的电压。
【答案】
$\mathrm{L}_{2}$；电源；$\mathrm{L}_{2}$
【知识点】
串联电路电压、电压表使用、电路分析
【点评】
本题考查电路分析，核心是明确不同开关状态下的电路连接，判断电压表的并联对象，需注意电压表串联时的示数特点，属于基础电路分析题。
【难度系数】
0.5

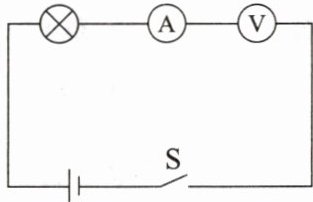

10. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现的现象是（
A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
C
）A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
答案
10.C
解析
【分析】
本题考查电流表、电压表的正确使用方法，解题思路为：先明确电流表内阻极小，需串联在电路中；电压表内阻极大，需并联在被测电路两端。本题中电压表被错误串联接入电路，导致电路总电阻极大，根据欧姆定律，电路电流几乎为零。据此分析各选项：电流表因电流过小几乎不偏转，小灯泡因电流过小不发光，电压表串联相当于测电源电压，指针明显偏转，电路电流极小不会烧坏电池。
【解析】
电流表的使用规则是串联在电路中，内阻极小；电压表的使用规则是并联在被测电路两端，内阻极大。本题电路中，电压表与小灯泡、电流表串联，电路总电阻等于三者电阻之和，由于电压表内阻极大，总电阻极大。根据欧姆定律$I=\frac{U}{R}$，电源电压一定时，电路电流几乎为零。
A选项：电流表中电流几乎为零，指针不会明显偏转，错误；
B选项：小灯泡中电流几乎为零，实际功率$P=I^2R$几乎为零，不会发光，错误；
C选项：电压表串联在电路中，相当于直接接在电源两端，测量电源电压，因此指针明显偏转，正确；
D选项：电路电流极小，不会烧坏电池，错误。
【答案】
C
【知识点】
电流表使用、电压表使用、欧姆定律
【点评】
本题核心考查电表的正确连接方式，需牢记电表内阻特点，避免连接错误导致电路分析失误，属于初中物理基础电路题，需熟练掌握电表使用规则。
【难度系数】
0.5
本题考查电流表、电压表的正确使用方法，解题思路为：先明确电流表内阻极小，需串联在电路中；电压表内阻极大，需并联在被测电路两端。本题中电压表被错误串联接入电路，导致电路总电阻极大，根据欧姆定律，电路电流几乎为零。据此分析各选项：电流表因电流过小几乎不偏转，小灯泡因电流过小不发光，电压表串联相当于测电源电压，指针明显偏转，电路电流极小不会烧坏电池。
【解析】
电流表的使用规则是串联在电路中，内阻极小；电压表的使用规则是并联在被测电路两端，内阻极大。本题电路中，电压表与小灯泡、电流表串联，电路总电阻等于三者电阻之和，由于电压表内阻极大，总电阻极大。根据欧姆定律$I=\frac{U}{R}$，电源电压一定时，电路电流几乎为零。
A选项：电流表中电流几乎为零，指针不会明显偏转，错误；
B选项：小灯泡中电流几乎为零，实际功率$P=I^2R$几乎为零，不会发光，错误；
C选项：电压表串联在电路中，相当于直接接在电源两端，测量电源电压，因此指针明显偏转，正确；
D选项：电路电流极小，不会烧坏电池，错误。
【答案】
C
【知识点】
电流表使用、电压表使用、欧姆定律
【点评】
本题核心考查电表的正确连接方式，需牢记电表内阻特点，避免连接错误导致电路分析失误，属于初中物理基础电路题，需熟练掌握电表使用规则。
【难度系数】
0.5

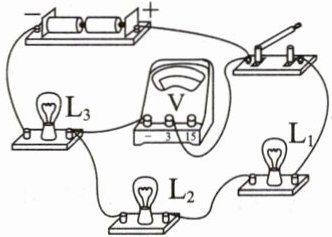

11. 在如图所示的电路中，闭合开关后，电压表测量的是（
A.$L_3$ 两端的电压
B.$L_1$ 和 $L_2$ 两端的电压
C.$L_3$ 和电源两端的电压
D.电源两端的电压
B
）A.$L_3$ 两端的电压
B.$L_1$ 和 $L_2$ 两端的电压
C.$L_3$ 和电源两端的电压
D.电源两端的电压
答案
11.B
解析
【分析】要确定电压表测量的电压，需先分析电路的连接方式，再判断电压表并联的电路部分：首先明确电流路径，判断灯泡的连接关系，再看电压表的两个接线柱连接的电路节点，从而确定电压表测量的对象。
【解析】闭合开关后，电流从电源正极流出，依次经过开关、L₁、L₂、L₃，回到电源负极，因此L₁、L₂、L₃串联。电压表的两个接线柱，一端接在L₃的右端，另一端接在开关左侧（即L₁的左端），说明电压表并联在L₁和L₂的两端，所以电压表测量的是L₁和L₂两端的电压。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题考查电压表的使用，核心是判断电压表并联的电路部分，需先理清电路连接方式，再分析接线位置，属于基础电路分析题。
【难度系数】0.5
【解析】闭合开关后，电流从电源正极流出，依次经过开关、L₁、L₂、L₃，回到电源负极，因此L₁、L₂、L₃串联。电压表的两个接线柱，一端接在L₃的右端，另一端接在开关左侧（即L₁的左端），说明电压表并联在L₁和L₂的两端，所以电压表测量的是L₁和L₂两端的电压。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题考查电压表的使用，核心是判断电压表并联的电路部分，需先理清电路连接方式，再分析接线位置，属于基础电路分析题。
【难度系数】0.5

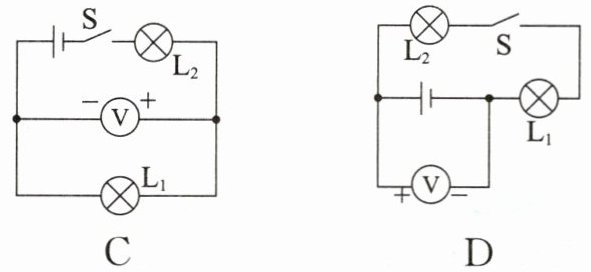

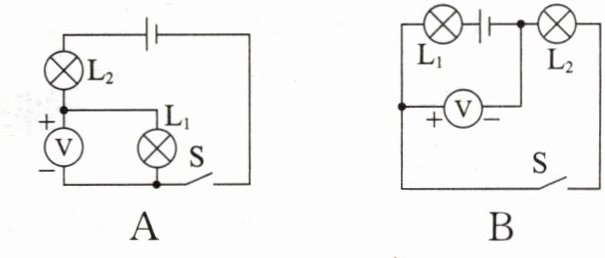

12. 在如图所示的电路中，闭合开关S后，电压表测灯$\mathrm{L}_1$两端电压的电路图是 （
A
）答案
12.A
解析
【分析】要确定电压表测量的是哪部分电路的电压，需牢记电压表的使用规则：电压表必须并联在被测用电器（或电路）的两端。解题时，需逐一判断每个电路图中电压表的连接方式，看其并联在哪个用电器的两端，找到并联在灯$\mathrm{L}_1$两端的电路图即可。
【解析】电压表的使用要求是并联在被测电路两端。对各选项分析：选项A中，电压表与灯$\mathrm{L}_1$并联，因此测量的是$\mathrm{L}_1$两端的电压；选项B中电压表与$\mathrm{L}_2$并联，测$\mathrm{L}_2$两端电压；其余选项中电压表的连接不符合要求，因此正确答案为A。
【答案】A
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的使用方法，核心是判断电压表的并联对象，属于电路基础题，难度较低。
【难度系数】0.7
【解析】电压表的使用要求是并联在被测电路两端。对各选项分析：选项A中，电压表与灯$\mathrm{L}_1$并联，因此测量的是$\mathrm{L}_1$两端的电压；选项B中电压表与$\mathrm{L}_2$并联，测$\mathrm{L}_2$两端电压；其余选项中电压表的连接不符合要求，因此正确答案为A。
【答案】A
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的使用方法，核心是判断电压表的并联对象，属于电路基础题，难度较低。
【难度系数】0.7
13. 如图所示，电源电压为6 V，开关S闭合时，电压表示数为0，且电源完好，出现此现象的原因可能是 （
A.$L_1$短路或$L_2$断路
B.$L_1$断路或$L_2$短路
C.$L_1$和$L_2$都短路
D.无法确定
A
）A.$L_1$短路或$L_2$断路
B.$L_1$断路或$L_2$短路
C.$L_1$和$L_2$都短路
D.无法确定
答案
13.A
解析
【分析】首先明确电路结构：L₁与L₂串联，电压表V并联在L₁两端，测量L₁两端的电压。电压表示数为0，说明电压表两端无电压差，需逐一分析故障情况：若L₁短路，电压表被短路，示数为0；若L₂断路，电路断开，电压表右端无法连通电源正极，两端无电压，示数为0；其他故障（如L₁断路）时，电压表会串联在电路中测电源电压，示数不为0，因此故障原因对应选项A。
【解析】解：由电路图可知，L₁、L₂串联，电压表测L₁两端电压。
若L₁短路：电压表相当于接在导线上，导线电压为0，电压表示数为0，符合题意；
若L₂断路：整个电路无电流，电压表的右端不能与电源正极连通，电压表两端无电压，示数为0，符合题意；
若L₁断路：电压表串联在电路中，测电源电压，示数为6V，不符合题意；
若L₁和L₂都短路：电源短路，会损坏电源，不符合题意。
综上，故障原因是L₁短路或L₂断路，对应选项A。
【答案】A
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路的故障分析，需结合电压表的测量对象，分析断路、短路时电压表的示数变化，是电学基础题型，需掌握常见故障的判断逻辑。
【难度系数】0.5
【解析】解：由电路图可知，L₁、L₂串联，电压表测L₁两端电压。
若L₁短路：电压表相当于接在导线上，导线电压为0，电压表示数为0，符合题意；
若L₂断路：整个电路无电流，电压表的右端不能与电源正极连通，电压表两端无电压，示数为0，符合题意；
若L₁断路：电压表串联在电路中，测电源电压，示数为6V，不符合题意；
若L₁和L₂都短路：电源短路，会损坏电源，不符合题意。
综上，故障原因是L₁短路或L₂断路，对应选项A。
【答案】A
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路的故障分析，需结合电压表的测量对象，分析断路、短路时电压表的示数变化，是电学基础题型，需掌握常见故障的判断逻辑。
【难度系数】0.5

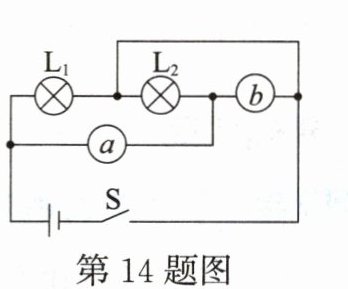

14. 如图所示，灯$L_1$和$L_2$是两个相同的灯泡，a、b是电流表或电压表。闭合开关S后，两灯泡都能发光，则下列说法正确的是（
A.a、b均为电流表
B.a、b均为电压表
C.a为电流表，b为电压表
D.a为电压表，b为电流表
C
）A.a、b均为电流表
B.a、b均为电压表
C.a为电流表，b为电压表
D.a为电压表，b为电流表
答案
14.C
解析
【分析】要判断a、b是电流表还是电压表，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在被测电路两端。要使两灯都发光，需让L₁和L₂形成通路，且不能造成电源短路。逐一分析选项：
1. 若a、b均为电流表：电流表相当于导线，会直接连通电源正负极，造成电源短路，两灯都不发光，排除A；
2. 若a、b均为电压表：电压表相当于开路，整个电路断路，两灯都不发光，排除B；
3. 若a为电流表、b为电压表：a串联在L₂支路，使L₂形成通路；b并联在电源两端，相当于开路，不会短路，此时L₁和L₂并联，都有电流通过，能发光；
4. 若a为电压表、b为电流表：a相当于开路，L₂支路断路，且b会短路L₂，只有L₁发光，排除D。
【解析】根据电流表和电压表的使用规则：电流表需串联在电路中，电压表需并联在被测电路两端，且不能造成电源短路。
选项A：a、b均为电流表，相当于导线，直接连接电源两极，造成电源短路，错误；
选项B：a、b均为电压表，相当于开路，电路整体断路，两灯不发光，错误；
选项C：a为电流表，串联在L₂支路，为L₂提供通路；b为电压表，并联在电源两端，不形成短路，此时L₁与L₂并联，均有电流通过，能发光，正确；
选项D：a为电压表，L₂支路断开，b为电流表会短路L₂，仅L₁发光，错误。
【答案】C
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的使用，核心是明确其作用，判断电路是否短路或断路，属于基础电路分析题，需掌握串并联电路的判断方法。
【难度系数】0.5
1. 若a、b均为电流表：电流表相当于导线，会直接连通电源正负极，造成电源短路，两灯都不发光，排除A；
2. 若a、b均为电压表：电压表相当于开路，整个电路断路，两灯都不发光，排除B；
3. 若a为电流表、b为电压表：a串联在L₂支路，使L₂形成通路；b并联在电源两端，相当于开路，不会短路，此时L₁和L₂并联，都有电流通过，能发光；
4. 若a为电压表、b为电流表：a相当于开路，L₂支路断路，且b会短路L₂，只有L₁发光，排除D。
【解析】根据电流表和电压表的使用规则：电流表需串联在电路中，电压表需并联在被测电路两端，且不能造成电源短路。
选项A：a、b均为电流表，相当于导线，直接连接电源两极，造成电源短路，错误；
选项B：a、b均为电压表，相当于开路，电路整体断路，两灯不发光，错误；
选项C：a为电流表，串联在L₂支路，为L₂提供通路；b为电压表，并联在电源两端，不形成短路，此时L₁与L₂并联，均有电流通过，能发光，正确；
选项D：a为电压表，L₂支路断开，b为电流表会短路L₂，仅L₁发光，错误。
【答案】C
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的使用，核心是明确其作用，判断电路是否短路或断路，属于基础电路分析题，需掌握串并联电路的判断方法。
【难度系数】0.5
变式训练

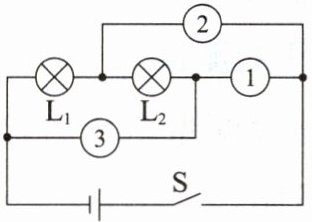

如图所示，$\mathrm{L}_1$、$\mathrm{L}_2$是两个相同的灯泡，①②③为电流表或电压表，闭合开关S，下列说法正确的是（
A.若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，②③不可能是同种电表
B.若②③是电流表，$\mathrm{L}_1$、$\mathrm{L}_2$能够发光，②③两表的示数相同
C.若①②都是电流表，$\mathrm{L}_2$一定不发光
D.若①是电流表、②③是电压表，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流不一定相等
易错突破 ☞ P49T4
如图所示，$\mathrm{L}_1$、$\mathrm{L}_2$是两个相同的灯泡，①②③为电流表或电压表，闭合开关S，下列说法正确的是（
C
）A.若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，②③不可能是同种电表
B.若②③是电流表，$\mathrm{L}_1$、$\mathrm{L}_2$能够发光，②③两表的示数相同
C.若①②都是电流表，$\mathrm{L}_2$一定不发光
D.若①是电流表、②③是电压表，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流不一定相等
易错突破 ☞ P49T4
答案
【变式训练】C
解析
【分析】要解决本题，需明确电流表相当于导线、电压表相当于断路的特点，结合电路连接方式，逐一分析各选项：先判断电表类型对电路的影响，再分析用电器的工作状态，进而判断选项正误。
【解析】
电流表相当于导线，电压表相当于断路，据此分析各选项：
选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，当②、③均为电压表时，电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，两灯都发光，此时②、③是同种电表，故A错误；
选项B：若②、③都是电流表，电流表相当于导线，会造成电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故B错误；
选项C：若①、②都是电流表，电流表相当于导线，此时$\mathrm{L}_2$的两端通过①、②连接到电源的同一电位，$\mathrm{L}_2$两端电压为0，无电流通过，因此$\mathrm{L}_2$一定不发光，故C正确；
选项D：若①是电流表、②③是电压表，此时电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流一定相等，故D错误。
【答案】C
【知识点】电流表和电压表的使用、串联电路的特点
【点评】本题考查电流表、电压表在电路中的作用，需准确掌握电表特性，结合电路通断和用电器工作情况分析，易错点是混淆电表作用导致电路判断错误。
【难度系数】0.5
【解析】
电流表相当于导线，电压表相当于断路，据此分析各选项：
选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，当②、③均为电压表时，电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，两灯都发光，此时②、③是同种电表，故A错误；
选项B：若②、③都是电流表，电流表相当于导线，会造成电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故B错误；
选项C：若①、②都是电流表，电流表相当于导线，此时$\mathrm{L}_2$的两端通过①、②连接到电源的同一电位，$\mathrm{L}_2$两端电压为0，无电流通过，因此$\mathrm{L}_2$一定不发光，故C正确；
选项D：若①是电流表、②③是电压表，此时电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流一定相等，故D错误。
【答案】C
【知识点】电流表和电压表的使用、串联电路的特点
【点评】本题考查电流表、电压表在电路中的作用，需准确掌握电表特性，结合电路通断和用电器工作情况分析，易错点是混淆电表作用导致电路判断错误。
【难度系数】0.5
