1.现代住宅中的家庭电路由、、、用电器和导线组成。

1. 进户线、量电装置、配电装置

【分析】要解答本题，需回忆现代住宅家庭电路的标准组成结构。家庭电路的核心组成部分除用电器和导线外，还包括引入电源的进户线、计量用电量的量电装置、分配电能的配电装置，据此可确定空缺处的内容。
【解析】现代住宅的家庭电路由进户线、量电装置、配电装置、用电器和导线组成，这是教材明确规定的家庭电路基本构成，对应题目中的三个空缺，依次填入即可。
【答案】进户线、量电装置、配电装置
【知识点】家庭电路的组成
【点评】本题属于初中物理电学的基础识记题，直接考查家庭电路的基本构成，难度较低，熟记教材知识点即可轻松作答，适合巩固电学基础。
【难度系数】0.8

2.连接户外供电线路的进户线通常有两根，分别是相线与中性线，它们之间的电压是V；相线与保护接地线（或大地）间的电压是V；中性线与大地间的电压是V。

2. 220；220；0

【分析】本题考查家庭电路进户线的电压常识，解题时需明确进户线的相线、中性线、保护接地线三者的电压关系：相线与中性线是家庭电路的主进户线，它们之间的电压为家庭电路额定电压；相线与大地间的电压和相线与中性线间电压一致；中性线入户时已接地，因此中性线与大地间电压为0，据此可直接得出答案。
【解析】我国家庭电路的进户线中，相线（火线）与中性线（零线）之间的电压为220V；相线与保护接地线（或大地）间的电压同样为220V；由于中性线在入户处已与大地相连，所以中性线与大地间的电压是0V。
【答案】220；220；0
【知识点】家庭电路电压、进户线电压
【点评】本题为初中物理家庭电路部分的基础识记题，考查进户线各线间的电压值，属于送分题，难度较低，牢记课本基础知识点即可正确作答。
【难度系数】0.8

3.量电装置通常安装在电能计量箱中，内有、电源进线开关和出线总开关、等。出线总开关安装在电能表后，用来控制整个家庭电路。

3. 电能表；漏电保护器

【分析】
要解决本题，需回忆家庭电路中量电装置（电能计量箱）的组成：量电装置的核心作用是计量电能、控制电路通断及保障用电安全，其内部除开关类部件外，还包含计量电能的装置和安全保护装置，结合题目空缺位置即可确定答案。
【解析】
量电装置（电能计量箱）是家庭电路的关键部分，内部主要部件包括：用于计量家庭电路消耗电能的电能表，电源进线开关、出线总开关，以及用于防止漏电事故的漏电保护器，完全匹配题目中“内有______、电源进线开关和出线总开关、____”的描述，因此两个空缺依次为电能表、漏电保护器。
【答案】
电能表；漏电保护器
【知识点】
家庭电路组成；电能计量装置
【点评】
本题考查家庭电路量电装置的基础识记内容，属于电学入门的核心考点，难度较低，学生牢记相关知识点即可轻松作答。
【难度系数】
0.8

4.家庭电路的总开关一般使用。它同时具备保护和短路保护功能，保障家庭的用电安全。当电路中的电流或短路时，它会自动切断电路，俗称“跳闸”。

4. 低压断路器；过载；过大

【分析】
要解答本题，需回忆家庭电路总开关的相关安全用电常识：家庭电路总开关通常使用兼具多种保护功能的装置，该装置可实现过载和短路保护，当电路电流异常时会自动切断电路。根据这些知识点依次对应填空即可。
【解析】
1. 家庭电路总开关一般使用低压断路器，它是家庭电路中常用的兼具安全保护功能的控制装置；
2. 低压断路器同时具备过载保护和短路保护功能，因此第二个空填“过载”；
3. 当电路中的电流过大（过载或短路）时，低压断路器会自动跳闸切断电路，故第三个空填“过大”。
【答案】
低压断路器；过载；过大
【知识点】
家庭电路、低压断路器、过载保护
【点评】
本题考查家庭电路总开关的基础常识，属于识记类题目，难度较低，旨在帮助学生掌握家庭用电的基本安全知识。
【难度系数】
0.8

5.正常工作的家庭电路中,安装保险装置是为了防止引发安全事故。控制用电器的开关应连接在（选填“相线”“中性线”或“保护接地线”）与用电器之间。用试电笔检测时,笔尖接触中性线,通常情况下氖管（选填“会”或“不会”）发光。

5. 电流过大；相线；不会

【分析】
本题考查家庭电路的相关常识，需依次分析每个空对应的知识点：1. 保险装置的作用是防止电路电流过大引发安全事故；2. 开关需接在相线与用电器之间，保障用电安全；3. 试电笔接触中性线时，因无电压差氖管不发光。
【解析】
1. 家庭电路中，保险装置（如保险丝、空气开关）的功能是在电路电流过大时自动切断电路，避免电流过大引发火灾等安全事故，故第一空填电流过大；
2. 控制用电器的开关应连接在相线与用电器之间，断开开关时用电器与相线断开，防止触电，故第二空填相线；
3. 试电笔检测时，只有接触相线（火线）时氖管才会发光，中性线与大地间电压为0，接触时氖管不会发光，故第三空填不会。
【答案】
电流过大；相线；不会
【知识点】
家庭电路的安全用电；试电笔的使用；保险装置的作用
【点评】
本题为家庭电路基础常识题，考查核心知识点明确，属于学生需掌握的识记类内容，难度较低。
【难度系数】
0.8

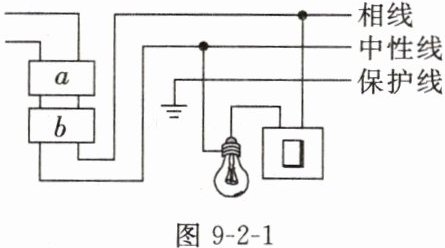

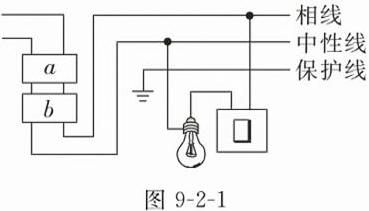

6.图9-2-1是家庭电路的部分电路连接示意图。若在a、b两位置安装低压断路器和电能表，电能表应接在（选填“a”或“b”）处。螺口灯泡及其对应开关的安装（选填“符合”或“不符合”）安全用电要求。

6. a；符合

【分析】
要解决本题，需掌握家庭电路的连接规则：①电能表应安装在家庭电路干路的最前端，即进户线之后、总开关之前；②开关需接在相线上，螺口灯泡的螺旋套要接中性线，保障用电安全。首先判断a、b位置：进户线先连接电能表，再接低压断路器，因此电能表在a处；再检查灯泡与开关的连接：开关接相线，断开开关后灯泡不带电，螺口灯泡螺旋套接中性线，符合安全要求。
【解析】
1. 电能表的安装：家庭电路中，电能表用于测量用户消耗的电能，需接在进户线之后、低压断路器之前的干路位置，因此a处为电能表，b处为低压断路器。
2. 灯泡与开关的安全连接：开关必须接在相线上，断开开关时灯泡与相线断开，避免带电；螺口灯泡的螺旋套应接中性线，防止更换灯泡时误触螺旋套触电。题图中开关接相线，灯泡螺旋套接中性线，保护线接地，符合安全用电要求。
【答案】
a；符合
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路的基本连接和安全用电常识，属于基础题，需牢记电能表、开关、灯泡的正确连接规则。
【难度系数】
0.6

7.图9-2-2所示为宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于一个接在房间电路的路上。房间的电灯、电视机等用电器是联的，开关与被控制的电灯是联的。

图9-2-2

7. 开关；干；并；串

【分析】
要解决这道题，需结合房卡的功能和家庭电路的特点分析：1. 房卡插入槽中房间电路通电，拔出则断电，说明它能控制整个电路通断，相当于开关；2. 它控制所有用电器，因此接在干路上；3. 家庭电路中各用电器工作互不影响，所以是并联；4. 开关需与被控制用电器串联才能实现控制作用。
【解析】
1. 房卡插入槽中，房间内的灯和插座才有电，拔出后电路断开，说明房卡相当于开关，控制整个电路的通断；
2. 房卡控制所有用电器的通电情况，因此接在房间电路的干路上；
3. 房间的电灯、电视机等用电器工作时互不影响（如关闭电灯不影响电视机工作），所以它们是并联的；
4. 开关要控制用电器的通断，必须与被控制的用电器串联，因此开关与被控制的电灯是串联的。
【答案】
开关；干；并；串
【知识点】
开关作用、家庭电路连接、串并联特点
【点评】
本题结合宾馆房卡的生活实例，考查家庭电路的基础连接知识，需理解开关功能和串并联电路的区别，属于基础题。
【难度系数】
0.7

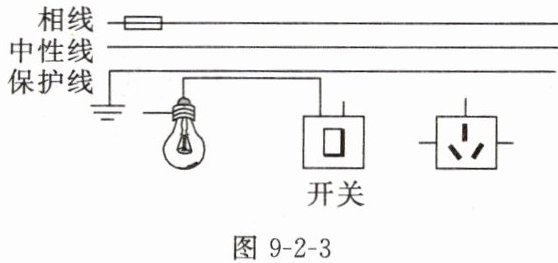

8.图9-2-3所示的插座和电灯(带开关)是组成家庭电路的常用器件，连接电路时，开关和灯泡之间是联的，灯泡和插座之间是联的。请用笔画线代替导线将器件分别正确连入电路中。

8. 串；并 电路连接参考

【分析】
要解决这个问题，需掌握家庭电路的连接规则：开关的作用是控制用电器，因此开关与被控制的用电器（灯泡）需串联，这样才能实现对灯泡的通断控制，且断开开关时灯泡与相线断开，保障安全；家庭电路中各用电器需要独立工作、互不影响，因此灯泡和插座之间是并联关系。连接时，开关应接在相线上，再连接灯泡顶端，灯泡螺旋套接中性线；三孔插座遵循“左中性线、右相线、上保护线”的接线原则。
【解析】
1. 开关与灯泡：开关控制灯泡，二者串联。具体连接：相线先接开关，开关另一端接灯泡顶端的金属点，灯泡的螺旋套接中性线，确保开关断开时灯泡不带电。
2. 灯泡与插座：家庭电路中各用电器并联，因此灯泡和插座的两端分别连接中性线和相线，使它们都能获得220V电压，且工作互不影响。
3. 三孔插座：左孔接中性线，右孔接相线，上孔接保护线，符合安全用电要求。
【答案】

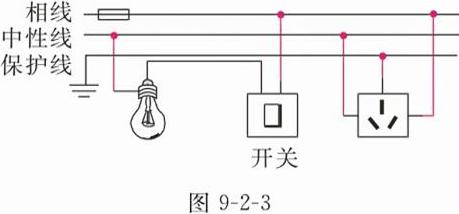

串；并 电路连接如图
【知识点】
家庭电路连接；串联与并联
【点评】
本题考查家庭电路的基本连接知识，属于基础题，需掌握开关与用电器的串联控制、用电器间的并联要求，以及三孔插座的接线规则，是家庭电路安全用电的基础考点。
【难度系数】
0.6

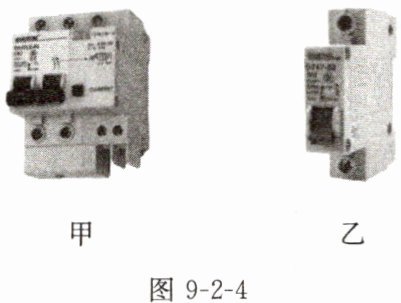

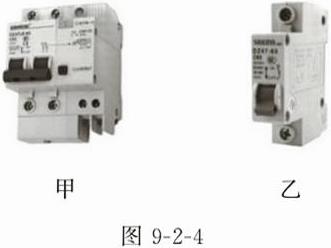

9.现代家庭电路中都装有图9-2-4甲、乙所示的两种保护装置，其中是低压断路器。当发生漏电情况时，保护装置将首先切断电源保护电器和人身安全。（均选填“甲”或“乙”）

9. 乙；甲

【分析】要解答本题，需先明确两种家庭电路保护装置的外观特征和功能：图甲带有试验按钮，是漏电保护器，作用是检测漏电电流，漏电时切断电源；图乙是低压断路器（空气开关），主要起控制电路通断、过载及短路保护作用。据此可判断低压断路器和漏电时的保护装置。
【解析】1. 区分装置：甲带有试验按钮，为漏电保护器；乙是低压断路器。2. 低压断路器对应图乙；当发生漏电时，漏电保护器（甲）会检测到漏电电流，首先切断电源，保护人身和电器安全。
【答案】9. 乙；甲
【知识点】家庭电路保护装置、漏电保护器、低压断路器
【点评】本题考查家庭电路中常见保护装置的识别与功能，属于基础识记类题目，难度较低。
【难度系数】0.3
