1.用伏安法测电阻的原理为，测量定值电阻的阻值时进行多次实验的目的是。
答案
解：
$R=\frac{U}{I}$
多次测量取平均值，减小实验误差
$R=\frac{U}{I}$
多次测量取平均值，减小实验误差
解析
【分析】首先，伏安法测电阻是利用欧姆定律，通过测量导体两端的电压和通过导体的电流，间接计算电阻，因此原理是电阻等于电压与电流的比值；测量定值电阻时，其阻值固定不变，多次实验是为了获取多组数据，通过多次测量取平均值来减小实验误差，需注意与测量小灯泡电阻时多次实验的目的（探究电阻与温度的关系）区分开。
【解析】伏安法测电阻的原理基于欧姆定律，公式为$R=\frac{U}{I}$；测量定值电阻阻值时，由于定值电阻的阻值不随电压、电流变化，多次测量得到多组电阻值后，取平均值可以减小单次测量带来的实验误差。
【答案】$R=\frac{U}{I}$；多次测量取平均值，减小实验误差
【知识点】欧姆定律；伏安法测电阻
【点评】本题考查初中电学基础实验——伏安法测电阻的核心原理和实验目的，属于识记类基础题，侧重对实验基础知识的掌握，难度较低。
【难度系数】0.8
【解析】伏安法测电阻的原理基于欧姆定律，公式为$R=\frac{U}{I}$；测量定值电阻阻值时，由于定值电阻的阻值不随电压、电流变化，多次测量得到多组电阻值后，取平均值可以减小单次测量带来的实验误差。
【答案】$R=\frac{U}{I}$；多次测量取平均值，减小实验误差
【知识点】欧姆定律；伏安法测电阻
【点评】本题考查初中电学基础实验——伏安法测电阻的核心原理和实验目的，属于识记类基础题，侧重对实验基础知识的掌握，难度较低。
【难度系数】0.8
2.在同学们最近学习的电学实验中，其中三个实验都用到了图14.3-1所示的电路。下列说法正确的是()
A.研究电流与电压的关系可以用小灯泡代替定值电阻进行实验
B.研究电流与电阻的关系时，每次更换电阻后，都要移动滑动变阻器使电压表示数不变
C.用伏安法测量定值电阻的阻值，多次实验的目的是寻找普遍规律
D.在以上选项的三个实验中，都要调整滑动变阻器使电压表示数发生变化
A.研究电流与电压的关系可以用小灯泡代替定值电阻进行实验
B.研究电流与电阻的关系时，每次更换电阻后，都要移动滑动变阻器使电压表示数不变
C.用伏安法测量定值电阻的阻值，多次实验的目的是寻找普遍规律
D.在以上选项的三个实验中，都要调整滑动变阻器使电压表示数发生变化
答案
B
解析
【分析】
本题考查电学中探究电流与电压、电阻的关系，以及伏安法测电阻的实验操作要点，需逐一分析每个选项对应的实验要求：
1. 选项A：探究电流与电压的关系时，需控制电阻阻值不变，小灯泡电阻随温度变化，无法保持电阻定值，不能代替定值电阻；
2. 选项B：探究电流与电阻的关系时，要控制定值电阻两端电压不变，更换电阻后需移动滑动变阻器，使电压表示数保持不变；
3. 选项C：伏安法测定值电阻阻值，多次实验是为了求平均值减小误差，而非寻找普遍规律；
4. 选项D：探究电流与电阻的关系时，滑动变阻器作用是保持定值电阻两端电压不变，不需要改变电压表示数，并非三个实验都需调整电压表示数变化。
【解析】
选项A：研究电流与电压的关系，需保持电阻阻值恒定，小灯泡的电阻随温度升高而增大，不是定值，无法满足实验要求，因此不能用小灯泡代替定值电阻，A错误。
选项B：研究电流与电阻的关系时，应控制定值电阻两端的电压不变；更换不同阻值的定值电阻后，其两端电压会发生变化，需移动滑动变阻器的滑片，使电压表示数恢复到预设的电压值，B正确。
选项C：用伏安法测量定值电阻的阻值时，多次实验的目的是通过多次测量求平均值，减小实验误差；寻找普遍规律是探究电流与电压、电阻关系这类探究性实验的目的，C错误。
选项D：在探究电流与电阻的关系实验中，滑动变阻器的作用是保持定值电阻两端电压不变，不需要调整滑动变阻器使电压表示数变化，因此并非三个实验都需要调整电压表示数，D错误。
【答案】
B
【知识点】
欧姆定律实验、伏安法测电阻
【点评】
本题考查电学核心实验的操作要点，需明确不同实验的目的、滑动变阻器的作用，区分探究性实验与测量性实验的多次实验目的，易错点在于混淆实验目的和滑动变阻器的功能。
【难度系数】
0.5
本题考查电学中探究电流与电压、电阻的关系，以及伏安法测电阻的实验操作要点，需逐一分析每个选项对应的实验要求：
1. 选项A：探究电流与电压的关系时，需控制电阻阻值不变，小灯泡电阻随温度变化，无法保持电阻定值，不能代替定值电阻；
2. 选项B：探究电流与电阻的关系时，要控制定值电阻两端电压不变，更换电阻后需移动滑动变阻器，使电压表示数保持不变；
3. 选项C：伏安法测定值电阻阻值，多次实验是为了求平均值减小误差，而非寻找普遍规律；
4. 选项D：探究电流与电阻的关系时，滑动变阻器作用是保持定值电阻两端电压不变，不需要改变电压表示数，并非三个实验都需调整电压表示数变化。
【解析】
选项A：研究电流与电压的关系，需保持电阻阻值恒定，小灯泡的电阻随温度升高而增大，不是定值，无法满足实验要求，因此不能用小灯泡代替定值电阻，A错误。
选项B：研究电流与电阻的关系时，应控制定值电阻两端的电压不变；更换不同阻值的定值电阻后，其两端电压会发生变化，需移动滑动变阻器的滑片，使电压表示数恢复到预设的电压值，B正确。
选项C：用伏安法测量定值电阻的阻值时，多次实验的目的是通过多次测量求平均值，减小实验误差；寻找普遍规律是探究电流与电压、电阻关系这类探究性实验的目的，C错误。
选项D：在探究电流与电阻的关系实验中，滑动变阻器的作用是保持定值电阻两端电压不变，不需要调整滑动变阻器使电压表示数变化，因此并非三个实验都需要调整电压表示数，D错误。
【答案】
B
【知识点】
欧姆定律实验、伏安法测电阻
【点评】
本题考查电学核心实验的操作要点，需明确不同实验的目的、滑动变阻器的作用，区分探究性实验与测量性实验的多次实验目的，易错点在于混淆实验目的和滑动变阻器的功能。
【难度系数】
0.5
3.在“用伏安法测电阻”实验中，小力同学不小心将电流表和电压表位置接反了，如图
所示。已知两表量程合适，则闭合开关S后，会出现的现象是()
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.什么也不会烧坏
所示。已知两表量程合适，则闭合开关S后，会出现的现象是()A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.什么也不会烧坏
答案
D
解析
【分析】首先观察电路，电流表与电压表位置接反，电压表串联在电路中，电流表与定值电阻R并联。需结合电压表、电流表的内阻特性分析：电压表内阻极大，电流表内阻极小，当电压表串联时，电路总电阻会变得极大，根据欧姆定律可判断电路电流情况，进而确定各元件是否损坏。
【解析】闭合开关后，电路结构为电压表串联在电路里，电流表与定值电阻R并联。由于电压表内阻非常大，导致整个电路的总电阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流会极小，远小于电表的量程。因此，电流表中几乎没有电流通过，不会烧坏；电压表测量电源电压，且量程合适，不会烧坏；电源也不会因电流过小而损坏。所以不会有任何元件被烧坏。
【答案】D
【知识点】电表内阻、电路分析、欧姆定律
【点评】本题核心是考查对电表基本特性的理解，需明确电压表内阻极大、电流表内阻极小，接反后电路电流极小，不会损坏元件，解题关键是利用电表特性分析电路故障。
【难度系数】0.3
【解析】闭合开关后，电路结构为电压表串联在电路里，电流表与定值电阻R并联。由于电压表内阻非常大，导致整个电路的总电阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流会极小，远小于电表的量程。因此，电流表中几乎没有电流通过，不会烧坏；电压表测量电源电压，且量程合适，不会烧坏；电源也不会因电流过小而损坏。所以不会有任何元件被烧坏。
【答案】D
【知识点】电表内阻、电路分析、欧姆定律
【点评】本题核心是考查对电表基本特性的理解，需明确电压表内阻极大、电流表内阻极小，接反后电路电流极小，不会损坏元件，解题关键是利用电表特性分析电路故障。
【难度系数】0.3

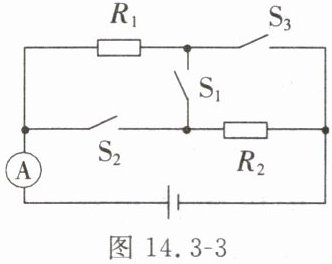

4. 提升题 在图14.3-3所示的电路中，电阻$R_1$的阻值为20 Ω，电源电压不变。当$S_1$、$S_2$断开，$S_3$闭合时，电流表的示数为0.45 A；当$S_1$断开，$S_2$、$S_3$闭合时，电流表的示数为0.75 A。求：
(1)电源电压；
(2)$R_2$的阻值；
(3)当$S_2$、$S_3$断开，$S_1$闭合时，电阻$R_1$两端的电压。
(1)电源电压；
(2)$R_2$的阻值；
(3)当$S_2$、$S_3$断开，$S_1$闭合时，电阻$R_1$两端的电压。
答案
解：
(1) 当$S_1$、$S_2$断开，$S_3$闭合时，电路为$R_1$的简单电路，电流表测电路电流。
根据欧姆定律$I=\frac{U}{R}$，电源电压：
$U = I_1 R_1 = 0.45\ \mathrm{A} × 20\ \Omega = 9\ \mathrm{V}$
(2) 当$S_1$断开，$S_2$、$S_3$闭合时，$R_1$与$R_2$并联，电流表测干路电流。
并联电路各支路独立工作，此时通过$R_1$的电流仍为$I_1=0.45\ \mathrm{A}$。
根据并联电路电流规律，通过$R_2$的电流：
$I_2 = I - I_1 = 0.75\ \mathrm{A} - 0.45\ \mathrm{A} = 0.3\ \mathrm{A}$
并联电路各支路电压等于电源电压，因此$R_2$的阻值：
$R_2 = \frac{U}{I_2} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$
(3) 当$S_2$、$S_3$断开，$S_1$闭合时，$R_1$与$R_2$串联，电流表测电路电流。
串联电路总电阻等于各分电阻之和，此时电路电流：
$I' = \frac{U}{R_1 + R_2} = \frac{9\ \mathrm{V}}{20\ \Omega + 30\ \Omega} = 0.18\ \mathrm{A}$
电阻$R_1$两端的电压：
$U_1 = I' R_1 = 0.18\ \mathrm{A} × 20\ \Omega = 3.6\ \mathrm{V}$
答：(1)电源电压为9V；(2)$R_2$的阻值为$30\ \Omega$；(3)电阻$R_1$两端的电压为3.6V。
(1) 当$S_1$、$S_2$断开，$S_3$闭合时，电路为$R_1$的简单电路，电流表测电路电流。
根据欧姆定律$I=\frac{U}{R}$，电源电压：
$U = I_1 R_1 = 0.45\ \mathrm{A} × 20\ \Omega = 9\ \mathrm{V}$
(2) 当$S_1$断开，$S_2$、$S_3$闭合时，$R_1$与$R_2$并联，电流表测干路电流。
并联电路各支路独立工作，此时通过$R_1$的电流仍为$I_1=0.45\ \mathrm{A}$。
根据并联电路电流规律，通过$R_2$的电流：
$I_2 = I - I_1 = 0.75\ \mathrm{A} - 0.45\ \mathrm{A} = 0.3\ \mathrm{A}$
并联电路各支路电压等于电源电压，因此$R_2$的阻值：
$R_2 = \frac{U}{I_2} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$
(3) 当$S_2$、$S_3$断开，$S_1$闭合时，$R_1$与$R_2$串联，电流表测电路电流。
串联电路总电阻等于各分电阻之和，此时电路电流：
$I' = \frac{U}{R_1 + R_2} = \frac{9\ \mathrm{V}}{20\ \Omega + 30\ \Omega} = 0.18\ \mathrm{A}$
电阻$R_1$两端的电压：
$U_1 = I' R_1 = 0.18\ \mathrm{A} × 20\ \Omega = 3.6\ \mathrm{V}$
答：(1)电源电压为9V；(2)$R_2$的阻值为$30\ \Omega$；(3)电阻$R_1$两端的电压为3.6V。
解析
【分析】
解题时需先根据开关的通断情况，明确不同状态下的电路连接方式：①当S₁、S₂断开，S₃闭合时，电路为R₁的简单电路；②当S₁断开，S₂、S₃闭合时，R₁与R₂并联；③当S₂、S₃断开，S₁闭合时，R₁与R₂串联。再结合欧姆定律、串并联电路的电流和电压规律，逐步计算电源电压、R₂阻值及R₁两端电压。
【解析】
解：(1) 当S₁、S₂断开，S₃闭合时，电路为R₁的简单电路，电流表测电路电流。根据欧姆定律$I=\frac{U}{R}$，电源电压：
$U = I_1 R_1 = 0.45\ \mathrm{A} × 20\ \Omega = 9\ \mathrm{V}$
(2) 当S₁断开，S₂、S₃闭合时，R₁与R₂并联，电流表测干路电流。并联电路中各支路独立工作，通过R₁的电流仍为$I_1=0.45\ \mathrm{A}$。根据并联电路电流规律，通过R₂的电流：
$I_2 = I - I_1 = 0.75\ \mathrm{A} - 0.45\ \mathrm{A} = 0.3\ \mathrm{A}$
并联电路各支路电压等于电源电压，因此R₂的阻值：
$R_2 = \frac{U}{I_2} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$
(3) 当S₂、S₃断开，S₁闭合时，R₁与R₂串联，电流表测电路电流。串联电路总电阻等于各分电阻之和，此时电路电流：
$I' = \frac{U}{R_1 + R_2} = \frac{9\ \mathrm{V}}{20\ \Omega + 30\ \Omega} = 0.18\ \mathrm{A}$
电阻R₁两端的电压：
$U_1 = I' R_1 = 0.18\ \mathrm{A} × 20\ \Omega = 3.6\ \mathrm{V}$
【答案】
(1)电源电压为9V；(2)$R_2$的阻值为30Ω；(3)电阻$R_1$两端的电压为3.6V。
【知识点】
欧姆定律、串并联电路特点
【点评】
本题通过开关切换改变电路连接形式，考查电路分析能力与欧姆定律的应用，需准确判断不同开关状态下的电路结构，是电学基础提升类题目。
【难度系数】
0.6
解题时需先根据开关的通断情况，明确不同状态下的电路连接方式：①当S₁、S₂断开，S₃闭合时，电路为R₁的简单电路；②当S₁断开，S₂、S₃闭合时，R₁与R₂并联；③当S₂、S₃断开，S₁闭合时，R₁与R₂串联。再结合欧姆定律、串并联电路的电流和电压规律，逐步计算电源电压、R₂阻值及R₁两端电压。
【解析】
解：(1) 当S₁、S₂断开，S₃闭合时，电路为R₁的简单电路，电流表测电路电流。根据欧姆定律$I=\frac{U}{R}$，电源电压：
$U = I_1 R_1 = 0.45\ \mathrm{A} × 20\ \Omega = 9\ \mathrm{V}$
(2) 当S₁断开，S₂、S₃闭合时，R₁与R₂并联，电流表测干路电流。并联电路中各支路独立工作，通过R₁的电流仍为$I_1=0.45\ \mathrm{A}$。根据并联电路电流规律，通过R₂的电流：
$I_2 = I - I_1 = 0.75\ \mathrm{A} - 0.45\ \mathrm{A} = 0.3\ \mathrm{A}$
并联电路各支路电压等于电源电压，因此R₂的阻值：
$R_2 = \frac{U}{I_2} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$
(3) 当S₂、S₃断开，S₁闭合时，R₁与R₂串联，电流表测电路电流。串联电路总电阻等于各分电阻之和，此时电路电流：
$I' = \frac{U}{R_1 + R_2} = \frac{9\ \mathrm{V}}{20\ \Omega + 30\ \Omega} = 0.18\ \mathrm{A}$
电阻R₁两端的电压：
$U_1 = I' R_1 = 0.18\ \mathrm{A} × 20\ \Omega = 3.6\ \mathrm{V}$
【答案】
(1)电源电压为9V；(2)$R_2$的阻值为30Ω；(3)电阻$R_1$两端的电压为3.6V。
【知识点】
欧姆定律、串并联电路特点
【点评】
本题通过开关切换改变电路连接形式，考查电路分析能力与欧姆定律的应用，需准确判断不同开关状态下的电路结构，是电学基础提升类题目。
【难度系数】
0.6

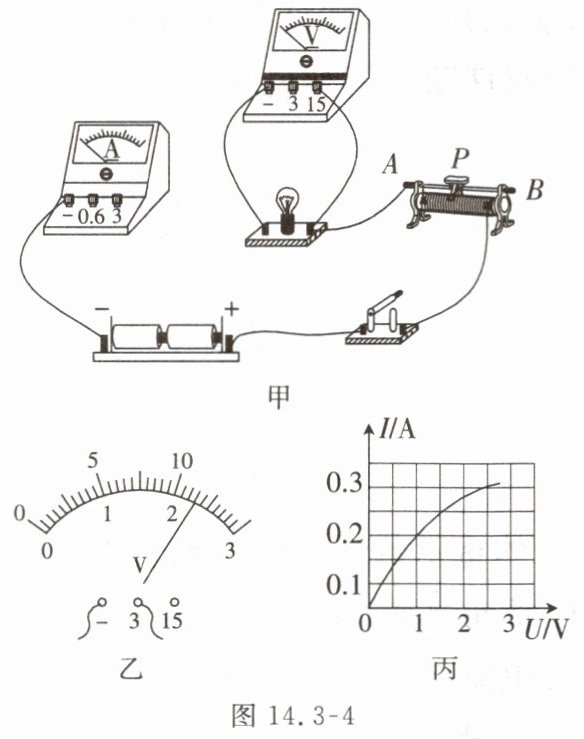

5.在用电流表和电压表测量小灯泡电阻的实验中,电源电压为3 V,待测小灯泡L正常发光时,其两端的电压为2.5 V。
(1)请用笔画线代替导线,将图14.3-4甲的电路补充完整。
(2)闭合开关前,滑片P应置于(选填“A”或“B”)端,这样做是为了。
(3)闭合开关,移动滑片P发现电压表有示数,电流表始终无示数。若问题出在灯泡上,则灯泡。
(4)排除故障后,闭合开关,移动滑片P至某位置,电压表的示数如图14.3-4乙所示,其示数为V。为测量小灯泡正常发光时的电阻应将滑动变阻器的滑片P向(选填“A”或“B”)端滑动。
(5)移动滑片,记下多组数据,绘制成如图14.3-4丙的图像,则灯泡正常发光时的电阻为(结果保留一位小数)Ω。
图14.3-4
(1)请用笔画线代替导线,将图14.3-4甲的电路补充完整。
(2)闭合开关前,滑片P应置于(选填“A”或“B”)端,这样做是为了。
(3)闭合开关,移动滑片P发现电压表有示数,电流表始终无示数。若问题出在灯泡上,则灯泡。
(4)排除故障后,闭合开关,移动滑片P至某位置,电压表的示数如图14.3-4乙所示,其示数为V。为测量小灯泡正常发光时的电阻应将滑动变阻器的滑片P向(选填“A”或“B”)端滑动。
(5)移动滑片,记下多组数据,绘制成如图14.3-4丙的图像,则灯泡正常发光时的电阻为(结果保留一位小数)Ω。
图14.3-4
答案
解：
(1) 电流表选用0~0.6A量程，将电流表的“0.6”接线柱与小灯泡左侧接线柱相连，使电流表串联接入电路，保证电流从电流表正接线柱流入、负接线柱流出。
(2) B；保护电路，防止闭合开关时电路电流过大损坏元件
(3) 断路
(4) 2.2；A
(5) 由I-U图像可知，小灯泡正常发光时两端电压为2.5V，对应的电流为0.3A，根据欧姆定律：
$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$
(1) 电流表选用0~0.6A量程，将电流表的“0.6”接线柱与小灯泡左侧接线柱相连，使电流表串联接入电路，保证电流从电流表正接线柱流入、负接线柱流出。
(2) B；保护电路，防止闭合开关时电路电流过大损坏元件
(3) 断路
(4) 2.2；A
(5) 由I-U图像可知，小灯泡正常发光时两端电压为2.5V，对应的电流为0.3A，根据欧姆定律：
$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$
解析
【分析】
本题是测量小灯泡电阻的实验题，需结合电路连接、滑动变阻器使用、电路故障、电表读数、欧姆定律等知识点逐步分析：
1. 补接电路：电流表需串联在电路中，小灯泡正常工作电流通常小于0.6A，故选0~0.6A量程，电流需从正接线柱流入、负接线柱流出，据此连接电流表。
2. 闭合开关前滑动变阻器要调至最大阻值，目的是保护电路，防止电流过大损坏元件，需结合滑动变阻器接线判断最大阻值端。
3. 电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故障在灯泡则为灯泡断路。
4. 电压表读数需先确定量程和分度值，再读取示数；要使灯泡电压达到额定电压，需根据串联分压规律调整滑动变阻器滑片。
5. 灯泡正常发光时电压为额定电压，从I-U图像找到对应电流，用欧姆定律计算电阻。
【解析】
(1) 电流表应串联接入电路，选用0~0.6A量程，将电流表的“0.6”接线柱与小灯泡的左侧接线柱连接，保证电流正进负出，完成电路补充。
(2) 闭合开关前，滑动变阻器滑片应置于最大阻值处，由图甲可知，滑片P在A端时滑动变阻器接入电阻最大；这样做是为了保护电路，防止闭合开关时电路电流过大损坏元件。
(3) 电流表始终无示数说明电路断路，电压表有示数说明电压表两端与电源连通，若问题出在灯泡上，则灯泡断路。
(4) 电压表选用0~3V量程，分度值为0.1V，图乙示数为2.2V；要使灯泡两端电压达到额定电压2.5V，需减小滑动变阻器接入电阻以增大灯泡分压，故应将滑片P向A端滑动。
(5) 灯泡正常发光时两端电压为2.5V，由图丙的I-U图像可知，对应电流为0.3A，根据欧姆定律$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$。
【答案】
(1) 将电流表“0.6”接线柱与小灯泡左侧接线柱相连（图略）
(2) A；保护电路，防止闭合开关时电路电流过大损坏元件
(3) 断路
(4) 2.2；A
(5) 8.3
【知识点】
伏安法测电阻、滑动变阻器的使用、电路故障分析、欧姆定律
【点评】
本题是伏安法测小灯泡电阻的经典实验题，综合考查了电路连接、滑动变阻器操作、故障判断、电表读数及欧姆定律应用，需熟练掌握实验原理和操作要点，注意小灯泡电阻随温度变化的特性，计算时需准确读取图像数据。
【难度系数】
0.4
本题是测量小灯泡电阻的实验题，需结合电路连接、滑动变阻器使用、电路故障、电表读数、欧姆定律等知识点逐步分析：
1. 补接电路：电流表需串联在电路中，小灯泡正常工作电流通常小于0.6A，故选0~0.6A量程，电流需从正接线柱流入、负接线柱流出，据此连接电流表。
2. 闭合开关前滑动变阻器要调至最大阻值，目的是保护电路，防止电流过大损坏元件，需结合滑动变阻器接线判断最大阻值端。
3. 电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故障在灯泡则为灯泡断路。
4. 电压表读数需先确定量程和分度值，再读取示数；要使灯泡电压达到额定电压，需根据串联分压规律调整滑动变阻器滑片。
5. 灯泡正常发光时电压为额定电压，从I-U图像找到对应电流，用欧姆定律计算电阻。
【解析】
(1) 电流表应串联接入电路，选用0~0.6A量程，将电流表的“0.6”接线柱与小灯泡的左侧接线柱连接，保证电流正进负出，完成电路补充。
(2) 闭合开关前，滑动变阻器滑片应置于最大阻值处，由图甲可知，滑片P在A端时滑动变阻器接入电阻最大；这样做是为了保护电路，防止闭合开关时电路电流过大损坏元件。
(3) 电流表始终无示数说明电路断路，电压表有示数说明电压表两端与电源连通，若问题出在灯泡上，则灯泡断路。
(4) 电压表选用0~3V量程，分度值为0.1V，图乙示数为2.2V；要使灯泡两端电压达到额定电压2.5V，需减小滑动变阻器接入电阻以增大灯泡分压，故应将滑片P向A端滑动。
(5) 灯泡正常发光时两端电压为2.5V，由图丙的I-U图像可知，对应电流为0.3A，根据欧姆定律$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$。
【答案】
(1) 将电流表“0.6”接线柱与小灯泡左侧接线柱相连（图略）
(2) A；保护电路，防止闭合开关时电路电流过大损坏元件
(3) 断路
(4) 2.2；A
(5) 8.3
【知识点】
伏安法测电阻、滑动变阻器的使用、电路故障分析、欧姆定律
【点评】
本题是伏安法测小灯泡电阻的经典实验题，综合考查了电路连接、滑动变阻器操作、故障判断、电表读数及欧姆定律应用，需熟练掌握实验原理和操作要点，注意小灯泡电阻随温度变化的特性，计算时需准确读取图像数据。
【难度系数】
0.4
