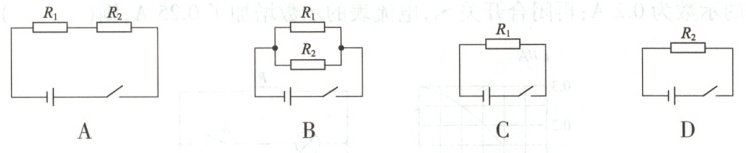

5. 现有两个电阻 $ R_1 $、$ R_2 $，$ R_1 ＞ R_2 $。下列电路中，总电阻值最大的是(
A
).答案
A
解析
串联总电阻等于各电阻之和，总电阻比最大的电阻还大；并联总电阻的倒数等于各电阻倒数之和，总电阻比最小的电阻还小。A为串联，总电阻$R_A=R_1+R_2$；B为并联，总电阻$R_B=\frac{R_1R_2}{R_1+R_2}$；C只有$R_1$，总电阻$R_C=R_1$；D只有$R_2$，总电阻$R_D=R_2$。因为$R_1＞R_2$，所以$R_A＞R_C＞R_D＞R_B$，总电阻最大的是A。

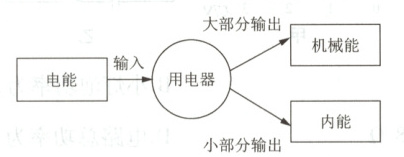

6. 某用电器的能量流向图如图所示。由此可知，该用电器可能是(
A.电饭煲
B.白炽灯
C.电风扇
D.电热水器
C
).A.电饭煲
B.白炽灯
C.电风扇
D.电热水器
答案
C
解析
根据图示的能量流向，该用电器将电能转化为大部分的机械能和小部分的内能，由此可判断该用电器应为电风扇，因为电风扇主要将电能转化为机械能（风扇转动），同时也会产生少量的内能（发热）。其他选项如电饭煲和电热水器主要将电能转化为内能，白炽灯主要将电能转化为光能和内能，均不符合图示的能量流向。
7. 把下列 4 盏节能灯分别接入 12 V 的电路中，其中最亮的是(
A.“12 V 9 W”
B.“12 V 30 W”
C.“220 V 9 W”
D.“220 V 30 W”
B
).A.“12 V 9 W”
B.“12 V 30 W”
C.“220 V 9 W”
D.“220 V 30 W”
答案
B
解析
灯的亮度取决于灯的实际功率，当灯的实际功率越大，灯越亮。题目中给定的电路电压为1$2V$，选项A“$12V\ 9W$”和选项B“$12V\ 30W$”的灯额定电压都是$12V$，当它们接入$12V$电路中时，能正常工作，实际功率分别为$9W$和$30W$；而选项C“$220V\ 9W$”和选项D“$220V\ 30W$”的灯额定电压是$220V$，接入$12V$电路中，由于电源电压远低于其额定电压，其实际功率远小于额定功率，实际功率小于$9W$和$30W$。比较$9W$和$30W$大小，可得$30W$的功率更大，所以“$12V\ 30W$”的灯最亮。
8. 如图所示，A、B 是由同种材料制成的导体，二者长度相等，但 A 比 B 的横截面积大。开关闭合后，在相同时间内，下列说法正确的是(
A.导体 A、B 的电阻关系 $ R_A ＞ R_B $
B.通过导体 A、B 的电流关系 $ I_A ＞ I_B $
C.导体 A、B 两端的电压关系 $ U_A = U_B $
D.电流通过导体 A、B 所做的功关系 $ W_A ＜ W_B $
D
).A.导体 A、B 的电阻关系 $ R_A ＞ R_B $
B.通过导体 A、B 的电流关系 $ I_A ＞ I_B $
C.导体 A、B 两端的电压关系 $ U_A = U_B $
D.电流通过导体 A、B 所做的功关系 $ W_A ＜ W_B $
答案
D
解析
A、B由同种材料制成且长度相等，A横截面积大，根据电阻公式$R=\rho\frac{l}{S}$，可知$R_A ＜ R_B$，A错误；A、B串联，串联电路电流处处相等，$I_A = I_B$，B错误；由$U=IR$，$R_A ＜ R_B$，则$U_A ＜ U_B$，C错误；电流做功$W=UIt$，$I$、$t$相同，$U_A ＜ U_B$，故$W_A ＜ W_B$，D正确。
9. $ L_1 $ 标有“220 V 100 W”，$ L_2 $ 标有“220 V 40 W”，把它们串联后接在 220 V 电源上。下列分析正确的是(
A.两盏电灯的总功率等于 140 W
B.两灯的总功率小于 40 W
C.较亮的灯是 $ L_1 $
D.若电源电压是 440 V，两灯都能正常发光
B
).A.两盏电灯的总功率等于 140 W
B.两灯的总功率小于 40 W
C.较亮的灯是 $ L_1 $
D.若电源电压是 440 V，两灯都能正常发光
答案
B
解析
由P=U²/R得，R1=U额1²/P额1=(220V)²/100W=484Ω，R2=U额2²/P额2=(220V)²/40W=1210Ω。串联总电阻R总=R1+R2=484Ω+1210Ω=1694Ω，总功率P总=U²/R总=(220V)²/1694Ω≈28.57W＜40W，A错误，B正确；串联时电流I相等，由P=I²R知，R2＞R1，L2实际功率大，更亮，C错误；电源440V时，U1:U2=R1:R2=2:5，U1≈125.7V＜220V，U2≈314.3V＞220V，不能正常发光，D错误。
