自主预习

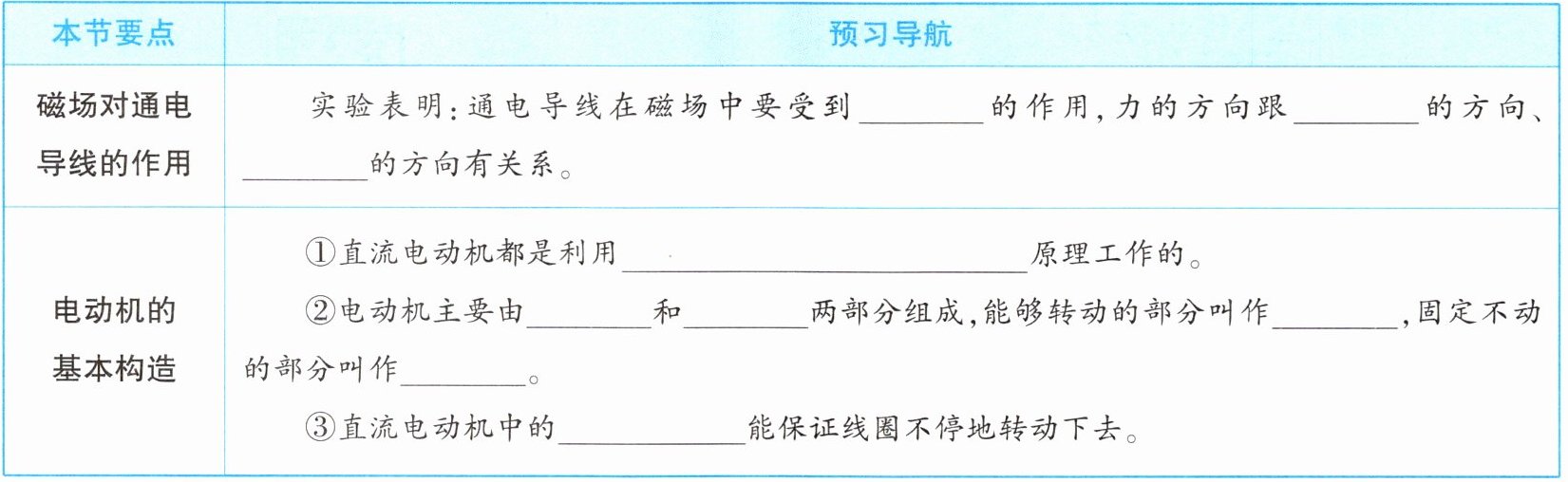

请同学们预习本节课教材内容，完成下表。
| 本节要点 | 预习导航 |
| --- | --- |
| 磁场对通电导线的作用 | 实验表明:通电导线在磁场中要受到
的作用,力的方向跟
的方向、
的方向有关系。 |
| 电动机的基本构造 | ①直流电动机都是利用
原理工作的。
②电动机主要由
和
两部分组成,能够转动的部分叫作
,固定不动的部分叫作
。
③直流电动机中的
能保证线圈不停地转动下去。 |

答案

1. 力
2. 电流
3. 磁场
4. 通电线圈在磁场中受力转动
5. 线圈
6. 磁体
7. 转子
8. 定子
9. 换向器

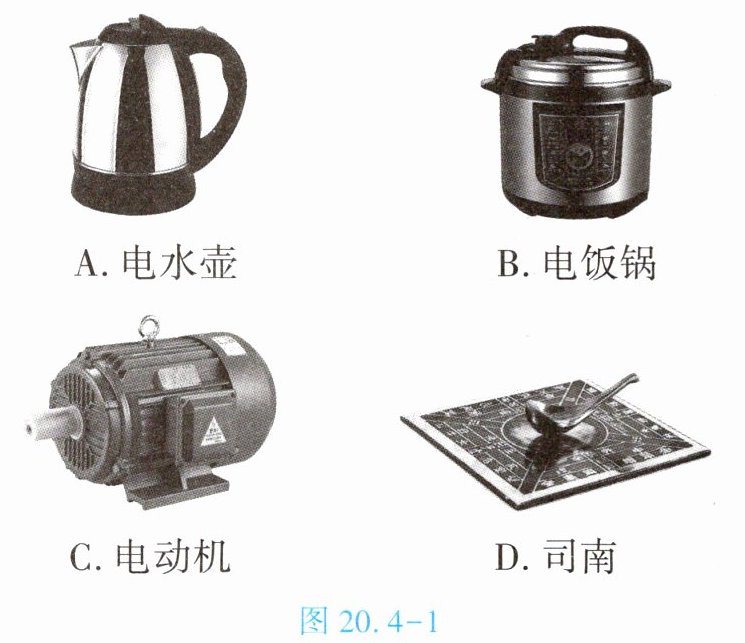

1. (★)如图20.4-1所示,下列物体利用磁场对通电导体有力的作用进行工作的是【 】

答案

C

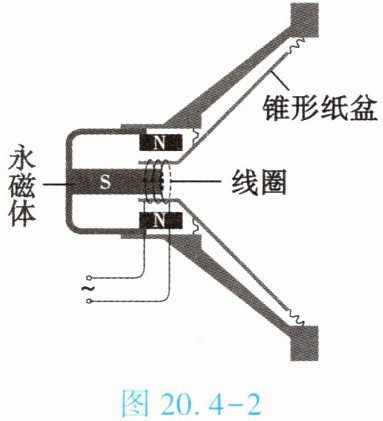

2.(★★)如图20.4-2所示是扬声器的结构示意图。当扬声器的线圈中通入携带声音的信息、时刻变化的电流时,线圈会受到力的作用并带动纸盆振动发声。下列说法正确的是
【 】


A.扬声器工作时是将机械能转化为电能
B.扬声器的工作原理是通电线圈在磁场中受力运动
C.扬声器中的永磁体不会对通电线圈有作用力
D.扬声器的工作原理与发电机的工作原理相同

答案

B

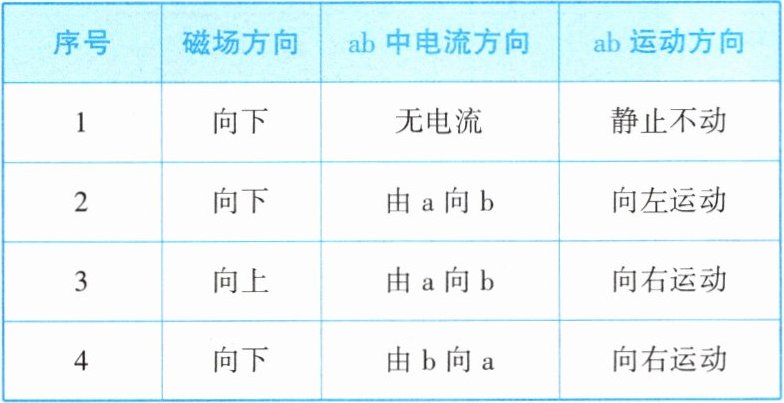

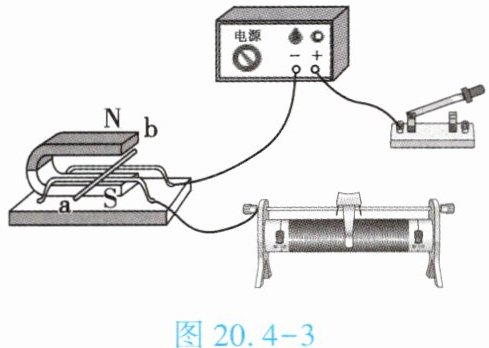

3. (★★)小明利用图20.4-3所示实验装置探究通电导体棒在磁场中运动,实验记录如下表:


(1)用笔画线表示导线,在图20.4-3中将滑动变阻器正确连入电路。
(2)小明在电路中接入滑动变阻器的主要目的是
保护电路
。他通过观察导体棒运动方向,来判断导体棒在磁场中受力方向,用到的科学方法是
转换法
。
(3)比较序号为2、3的实验,说明通电导体棒在磁场中受力方向与
磁场方向
有关;比较序号为
2、4
的实验,说明通电导体棒在磁场中受力方向与电流方向有关。

答案

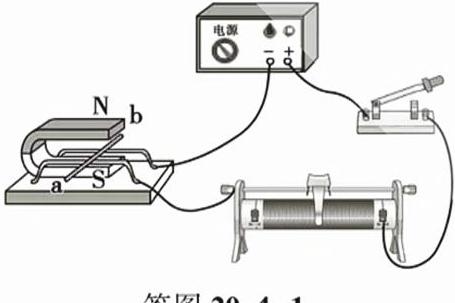

3. (1) 如答图20.4-1所示
(2) 保护电路 转换法
(3) 磁场方向 2、4
