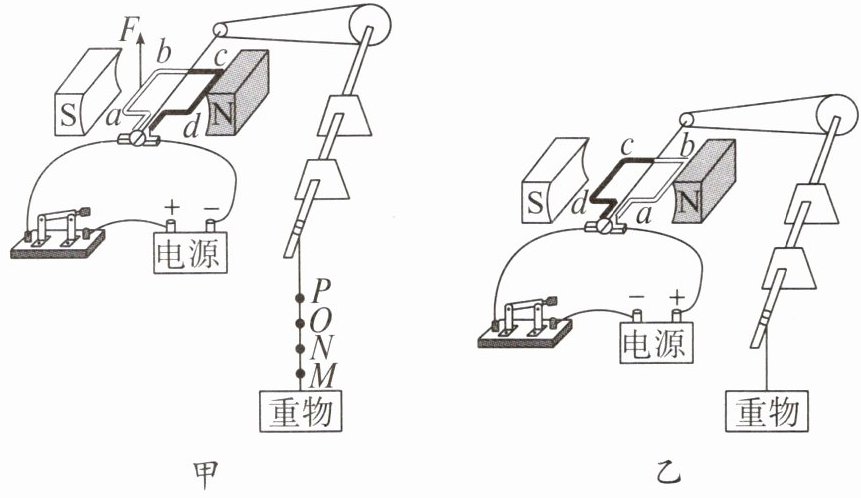

跟踪训练2 用电动机竖直提升重物，假设图甲中ab边所受磁场的作用力为F。把电源的正、负极对调后再接入电路，闭合开关，线圈abcd转至图乙所示位置，则（）


A.图甲中流过ab边的电流方向是从b到a
B.图甲中cd边受到磁场作用力的方向与F相同
C.图乙中ab边受到磁场作用力的方向与F相反
D.图乙中cd边受到磁场作用力的方向与F相反

D
解析 电流从电源的正极流出，经过线圈后回到电源的负极，根据题图甲可知，流过ab边的电流方向是从a到b，A错误。通电导体在磁场中的受力方向与电流方向和磁场方向有关，只改变电流方向或磁场方向，导体的受力方向改变；若同时改变电流方向和磁场方向，则导体的受力方向不变。图甲中cd边与ab边所处的磁场方向相同，但电流方向相反，所以受到磁场作用力的方向与F相反，B错误。题图乙中ab边与题图甲中ab边所处的磁场方向相同，电流方向相同，所以题图乙中ab边受到磁场作用力的方向与F相同，C错误。题图乙中cd边与题图甲中ab边所处的磁场方向相同，电流方向相反，受到磁场作用力的方向与F相反，D正确。
