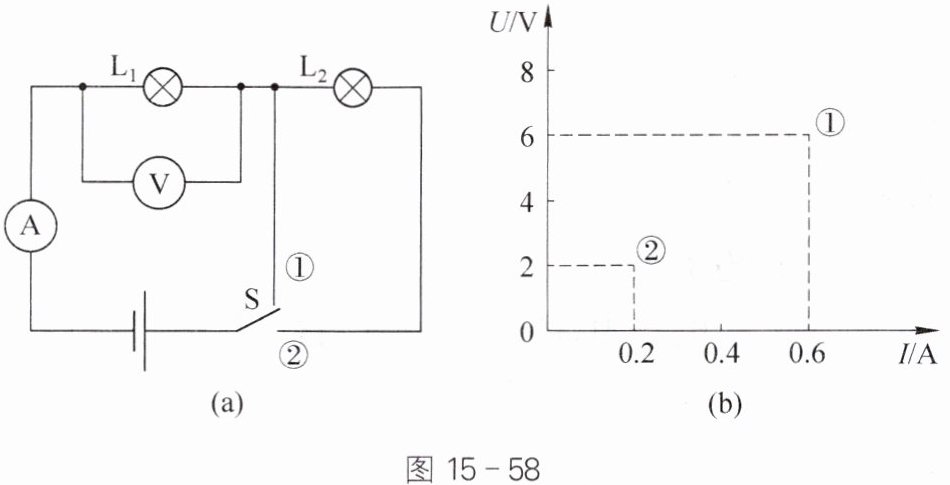

5. 如图 15 - 58(a) 所示,当开关 S 由接点①转到接点②时,$ L_2 $ 比 $ L_1 $ 亮,电压表示数变化如图 15 - 58(b) 所示,则通过灯泡 $ L_2 $ 的电流$ L_1 $ 中的电流,灯泡 $ L_2 $ 两端的电压是V,电源电压是V。

等于 4 6

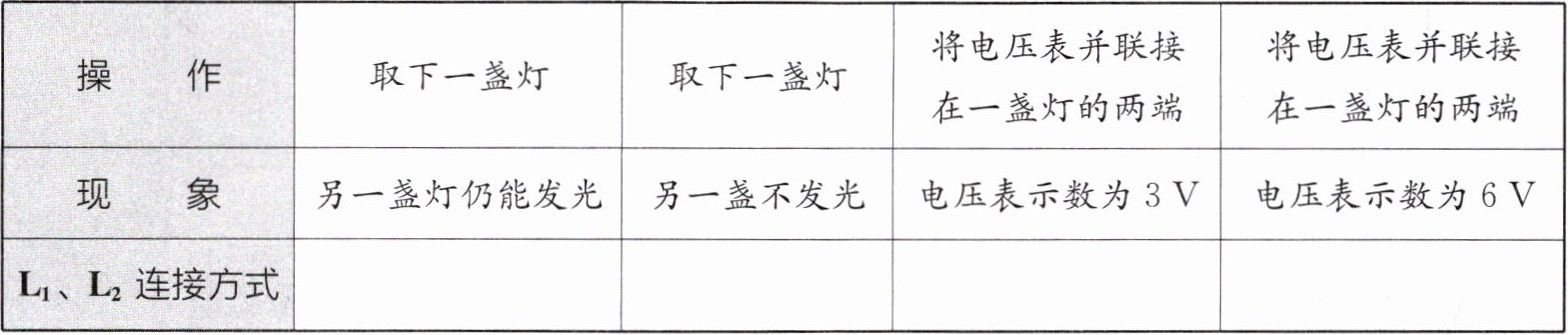

6. 将两盏相同的灯 $ L_1 $ 和 $ L_2 $ 串联或并联后,直接接在电压为 6 V 的电源上,两灯都发光。请根据下列操作及观察到的现象,判断灯 $ L_1 $、$ L_2 $ 的连接方式,并填入表格中。

并联 串联 串联 并联

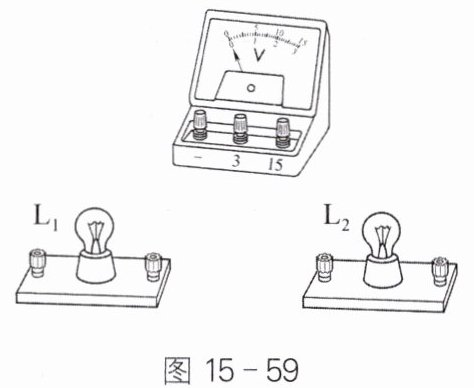

7. 小刚和小丽用图 15 - 59 所示的器材探究串联电路的电压关系,用三节干电池串联做电源,两只小灯泡的规格不同。

(1)请用笔画线代替导线,连接实验电路。要求：$ L_1 $ 和 $ L_2 $ 串联,电压表测量两灯串联后的总电压。
(2)小刚用电压表测量 $ L_1 $ 两端的电压时,直接选用 0～3 V 的量程,小丽说这样不行,规范的操作方法应该是：____。

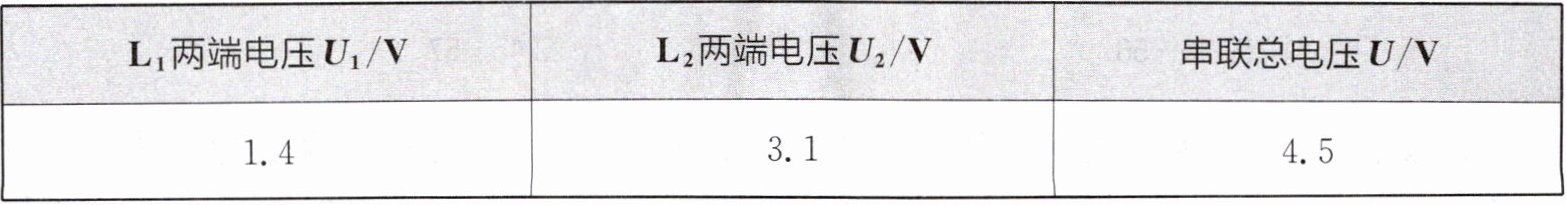

(3)他们得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律,他们还应当____。

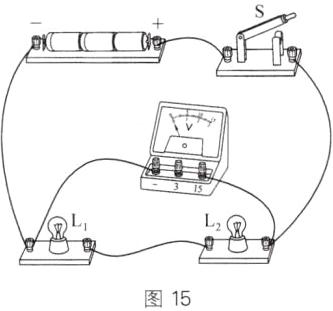

（1）如图 15 所示 （2）先选择大的量程,进行试触 （3）换用不同规格的小灯泡,再测出几组电压值
