2025年优佳学案（云南）九年级物理全一册人教版第177页答案
3. 如图甲所示为磁悬浮地球仪,悬浮时球体只能沿着“地轴”转动,它的“南”“北”指向与地球的实际方位一致；地球仪中有一个磁体,它的磁场分布特点与地磁场的一致；环形底座内有一电磁铁,其电路原理如图乙所示。地球仪工作时,球体悬浮于空气中,则图甲中球体上方是地磁场的
S
(选填“N”或“S”)极,图乙中 A 端应连接电源的
负
(选填“正”或“负”)极。

答案

[答案] ①S ②负
[解析][1]因为地球仪的南、北指向与地球实际方位一致,所以地球仪的北极在上方,即图甲中球体上方是`“地磁场”的S极。
[2]因为同名磁极相互排斥,异名磁极相互吸引,所以电磁铁的N极在上方,即电磁铁的上端为N极,下端为S极;由安培定则可知,电流从B端流出A端流入,即A端是电源的负极。
4. 如图所示,请用笔画线代替导线将电路连接完整,并在括号中标出小磁针静止时右端的磁极名称(要求闭合开关,移动滑片 P 能改变螺线管的磁性强弱)。

答案

线路连接图如下（滑片左接A或右接B均可），小磁针右端为N极。
(图 示: 线路从电源正极出发经过开关、滑动变阻器（接A, B任一）、螺线管回到负极，小磁针右端标N)

解析

电流从电磁铁的右端流入，左端流出，闭合开关前电流从电磁铁的右端流入，根据安培定则可知，电磁铁的左端为N极，右端为S极，则小磁针静止时右端为N极（异名磁极相互吸引）。
闭合开关后，滑片 P 向右移动时电流变大则电磁铁磁性增强，说明此时电路电流变大，变阻器接入电路的阻值变小，故需将变阻器的接线柱按一上一下串联接入电路当中。
5. 丹麦物理学家奥斯特第一个揭示了
电和磁
之间的联系。英国物理学家
法拉第
发现了电磁感应现象,推动人类进入了电气化时代。

答案

电和磁；法拉第

解析

本题可根据物理学史中相关物理学家的贡献进行填空。丹麦物理学家奥斯特通过实验发现了电流周围存在磁场，即电流的磁效应，第一个揭示了电和磁之间的联系；英国物理学家法拉第经过十年的不懈努力，发现了电磁感应现象，根据电磁感应现象，人们发明了发电机，使人类大规模获得电能成为可能，推动人类进入了电气化时代。
6. 以下关于电与磁的描述正确的是(
D
)。

A.如图甲所示,当闭合开关 S 后,电路中的红灯亮
B.如图乙所示,小磁针发生偏转是电磁感应现象
C.丙图所示实验与电动机的工作原理相同
D.丁图所示实验与扬声器的工作原理相同

答案

D

解析

A.甲图为电磁继电器，闭合开关S后，控制电路接通，电磁铁有磁性吸引衔铁，衔铁下移使绿灯所在电路接通，绿灯亮，红灯不亮，A错误；B.乙图是奥斯特实验，小磁针偏转说明电流周围存在磁场，是电流的磁效应，不是电磁感应现象，B错误；C.丙图是电磁感应实验（磁生电），对应发电机原理，电动机原理是通电导体在磁场中受力运动（电生磁受力），二者不同，C错误；D.丁图是通电导体在磁场中受力运动实验，与电动机原理相同，扬声器工作原理也是通电导体在磁场中受力振动，二者原理相同，D正确。
7. 2024 年 5 月 1 日,我国第三艘航空母舰福建舰首次海试。其搭载的我国自主研发的电磁弹射系统,利用强磁场对通电轨道产生的力使舰载机加速起飞。下列选项与此原理相同的是(
B
)。

答案

B

解析

电磁弹射系统原理是通电导体在磁场中受力运动。A为奥斯特实验，说明电流的磁效应；B中通电导体ab在磁场中受力运动，与电磁弹射原理相同；C为电磁感应现象；D为电磁铁，利用电流的磁效应。

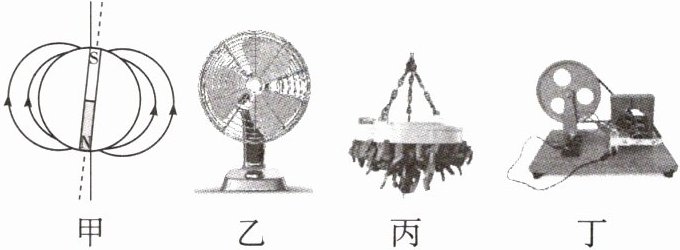

8.(多选)下列对四幅图的说明中,正确的是(
BCD
)。

A.图甲：地球磁场的 N 极在地理北极附近
B.图乙：电风扇的工作原理是通电导体在磁场中受到力的作用
C.图丙：电磁起重机能吸起大量钢铁是利用电流的磁效应
D.图丁：手摇发电机的手柄,线圈快速转动切割磁感线,小灯泡发光

答案

BCD

解析

A 选项：地球磁场的 N 极实际在地理南极附近，地理北极附近是地球磁场的 S 极，所以 A 错误。
B 选项：电风扇的主要部件是电动机，电动机的工作原理是通电导体在磁场中受到力的作用，所以 B 正确。
C 选项：电磁起重机的主要部件是电磁铁，电磁铁是利用电流的磁效应，能吸起大量钢铁，所以 C 正确。
D 选项：手摇发电机的手柄，线圈在磁场中快速转动切割磁感线，产生感应电流，小灯泡发光，这是电磁感应现象，所以 D 正确。
