1.电阻是导体对电流的
阻碍
作用,某导体两端的电压为6V时,通过它的电流为0.3 A,该导体的电阻为20
Ω,若通过该导体的电流增大为0.6 A,则该导体的电阻为20
Ω。答案
阻碍；20；20
解析
本题可根据电阻的定义、欧姆定律以及电阻的性质来求解。
第一空：电阻是导体对电流的阻碍作用，所以第一空应填“阻碍”。
第二空：已知导体两端的电压$U = 6V$，通过它的电流$I = 0.3A$，根据欧姆定律$R=\frac{U}{I}$，可得该导体的电阻$R=\frac{6V}{0.3A}=20\Omega$。
第三空：电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。所以当通过该导体的电流增大为$0.6A$时，导体的电阻不变，仍为$20\Omega$。
第一空：电阻是导体对电流的阻碍作用，所以第一空应填“阻碍”。
第二空：已知导体两端的电压$U = 6V$，通过它的电流$I = 0.3A$，根据欧姆定律$R=\frac{U}{I}$，可得该导体的电阻$R=\frac{6V}{0.3A}=20\Omega$。
第三空：电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。所以当通过该导体的电流增大为$0.6A$时，导体的电阻不变，仍为$20\Omega$。
2.小明同学在"探究串联电路电压规律"的实验中,按如图所示的电路图连接实物,闭合开关,发现灯$L_1$和$L_2$都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找故障。测量得出Uᵦ= 0;Uₐ= 0;Uₐ= 6 V;Uₐ= 6 V;如果电路只有一处故障,则故障可能为(
$A. L_1$断路
$B. L_1$短路
$C. L_2$断路
$D. L_2$短路
C
)。$A. L_1$断路
$B. L_1$短路
$C. L_2$断路
$D. L_2$短路
答案
C
解析
闭合开关，灯$L_1$和$L_2$都不亮，电路只有一处故障，排除接触不良，故障为断路。
若$L_1$断路，$U_{ac}=6V$，$U_{ad}=6V$，但$U_{bc}=0$，$U_{bd}=0$，与测量不符。
若$L_2$断路，$U_{bc}=0$，$U_{bd}=0$，$U_{ac}=6V$，$U_{ad}=6V$，与测量一致。
短路时灯至少有一盏亮，排除$B$、$D$。
故障为$L_2$断路。
C
若$L_1$断路，$U_{ac}=6V$，$U_{ad}=6V$，但$U_{bc}=0$，$U_{bd}=0$，与测量不符。
若$L_2$断路，$U_{bc}=0$，$U_{bd}=0$，$U_{ac}=6V$，$U_{ad}=6V$，与测量一致。
短路时灯至少有一盏亮，排除$B$、$D$。
故障为$L_2$断路。
C

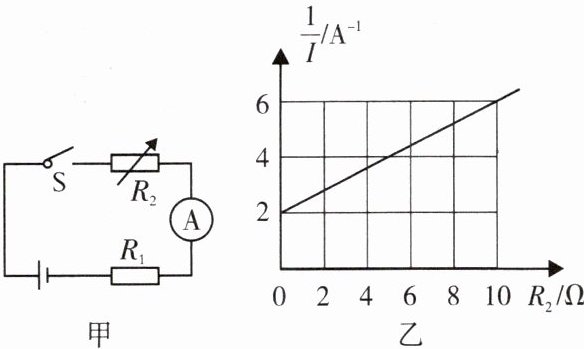

3.如图甲所示,R_2为电阻箱,调节R_2时电流表示数随之变化。如图乙是电阻箱阻值R_2与电流表示数的倒数$\frac{1}{I}$的关系图像。由图可知,电路中的电源电压是
2.5
V;定值电阻R_1的阻值是5
Ω。答案
2.5；5
解析
解：由图甲知，$R_1$与$R_2$串联，电流表测电路电流。根据串联电路电阻特点和欧姆定律得：$I = \frac{U}{R_1 + R_2}$，则$\frac{1}{I} = \frac{R_1}{U} + \frac{R_2}{U}$。
由图乙，当$R_2 = 0\ \Omega$时，$\frac{1}{I} = 2\ A^{-1}$，代入得：$2 = \frac{R_1}{U} + 0$，即$\frac{R_1}{U} = 2$①。
当$R_2 = 10\ \Omega$时，$\frac{1}{I} = 6\ A^{-1}$，代入得：$6 = \frac{R_1}{U} + \frac{10}{U}$②。
将①代入②：$6 = 2 + \frac{10}{U}$，解得$U = 2.5\ V$。
将$U = 2.5\ V$代入①：$\frac{R_1}{2.5} = 2$，解得$R_1 = 5\ \Omega$。
2.5；5
由图乙，当$R_2 = 0\ \Omega$时，$\frac{1}{I} = 2\ A^{-1}$，代入得：$2 = \frac{R_1}{U} + 0$，即$\frac{R_1}{U} = 2$①。
当$R_2 = 10\ \Omega$时，$\frac{1}{I} = 6\ A^{-1}$，代入得：$6 = \frac{R_1}{U} + \frac{10}{U}$②。
将①代入②：$6 = 2 + \frac{10}{U}$，解得$U = 2.5\ V$。
将$U = 2.5\ V$代入①：$\frac{R_1}{2.5} = 2$，解得$R_1 = 5\ \Omega$。
2.5；5
