本章整合
知识构建·导图
电源
提供
电压
①电荷定向移动
电流
②电荷定向移动
电阻
电压
作用
测量：电压表
构造
使用方法
规律
串联电路：U=③
并联电路：U=④
电阻
作用
影响因素
⑤
⑥
⑦
变阻器
原理
作用
使用方法
专题归纳·复习
专题一 判断电路中电表的类型

①促使 ②阻碍 ③$U_1+U_2+U_3+···$ ④$U_1=U_2=U_3=···$ ⑤材料 ⑥长度 ⑦横截面积

【分析】
本题为电学知识整合填空，需回忆电压、电流、电阻的相关概念及串并联电路的电压规律。首先，电源提供电压，电压的作用是促使电荷定向移动形成电流，对应①；电阻的作用是阻碍电荷定向移动，对应②；串联电路总电压等于各部分电路电压之和，对应③；并联电路各支路电压相等，对应④；电阻的影响因素为材料、长度、横截面积，对应⑤⑥⑦。
【解析】
1. 电压的作用是促使电荷定向移动形成电流，故①填“促使”；
2. 电阻的作用是阻碍电荷定向移动，故②填“阻碍”；
3. 串联电路的电压规律为总电压等于各串联用电器两端电压之和，即$U=U_1+U_2+U_3+···$，故③填$U_1+U_2+U_3+···$；
4. 并联电路的电压规律为各支路两端电压相等，等于电源电压，即$U=U_1=U_2=U_3=···$，故④填$U_1=U_2=U_3=···$；
5. 电阻的影响因素包括材料、长度、横截面积，故⑤填材料，⑥填长度，⑦填横截面积。
【答案】
①促使 ②阻碍 ③$U_1+U_2+U_3+···$ ④$U_1=U_2=U_3=···$ ⑤材料 ⑥长度 ⑦横截面积
【知识点】
电压概念、串并联电路电压规律、电阻影响因素
【点评】
本题是电学章节的知识梳理题，聚焦电学基础概念与规律，考查学生对核心知识点的掌握程度，适合用于电学知识的复习巩固。
【难度系数】
0.8

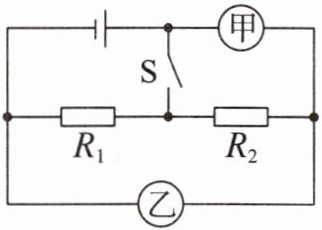

【典型例题1】如图所示，甲、乙为电流表或电压表。当闭合开关S后，阻值分别为$R_1$、$R_2$的两个定值电阻并联，电路正常工作，则（）


A.甲、乙均为电流表
B.甲、乙均为电压表
C.甲为电流表，乙为电压表
D.甲为电压表，乙为电流表
答案 D

D

【分析】
要使$R_1$、$R_2$并联，需明确电流表相当于导线（串联在电路中），电压表相当于开路（并联在电路中）。并联电路的核心是电流有两条独立路径，需据此判断甲、乙电表的类型：若电表类型错误，会导致短路或断路，无法实现并联。
【解析】
要让$R_1$、$R_2$并联，电流需从电源正极流出后分为两条支路，分别经过$R_1$和$R_2$，最终汇合回到电源负极：
1. 若甲为电流表：电流表相当于导线，会直接连通$R_2$的两端，造成$R_2$短路，无法形成并联电路，排除A、C选项；
2. 若乙为电压表：电压表相当于开路，整个电路无电流通过，无法正常工作，排除B选项；
3. 若甲为电压表（相当于开路，不短路），乙为电流表（相当于导线，导通电流）：此时电流路径为：电源正极→开关S→$R_1$→乙电流表→电源负极；电源正极→开关S→$R_2$→乙电流表→电源负极，$R_1$、$R_2$两端均接电源两极，形成并联电路，符合要求。
【答案】
D
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查电流表和电压表在电路中的作用，需结合并联电路的特点分析电表类型，关键是牢记“电流表串联、电压表并联”的使用规则，避免短路或断路故障，是电路分析的基础题型。
【难度系数】
0.5

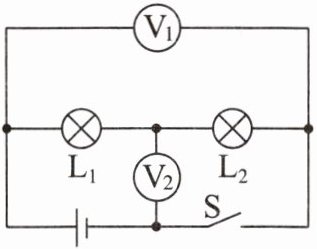

【典型例题2】如图所示，电源电压不变，闭合开关S，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为2 V。下列说法正确的是()


A.灯$\mathrm{L}_1$两端电压为2 V
B.电源两端电压为4 V
C.断开开关，只将电压表$\mathrm{V}_2$换成电流表，则灯$\mathrm{L}_1$与$\mathrm{L}_2$串联
D.断开开关，将两个电压表都换成电流表，则灯$\mathrm{L}_1$与$\mathrm{L}_2$并联
答案 D

D

【分析】
首先分析闭合开关S时的电路：灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$并联在电源两端，测量电源电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压。根据串联电路电压规律可计算$\mathrm{L}_1$两端电压，再结合“电压表相当于开路、电流表相当于导线”的特点，逐一分析各选项对应的电路变化，判断选项正误。
【解析】
1. 闭合开关S的电路分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压，故电源电压$U=6\ \mathrm{V}$；$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，故$\mathrm{L}_2$的电压$U_2=2\ \mathrm{V}$。根据串联电路电压规律，$\mathrm{L}_1$两端电压$U_1=U-U_2=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
2. 选项分析：
A选项：$\mathrm{L}_1$两端电压为$4\ \mathrm{V}$，不是$2\ \mathrm{V}$，错误；
B选项：电源电压等于$\mathrm{V}_1$的示数$6\ \mathrm{V}$，不是$4\ \mathrm{V}$，错误；
C选项：断开开关，将$\mathrm{V}_2$换成电流表，电流表相当于导线，此时$\mathrm{L}_2$被短路，电路为$\mathrm{L}_1$的简单电路，并非串联，错误；
D选项：断开开关，将两个电压表都换成电流表，电流表相当于导线，电流从电源正极流出后分为两条支路：一条经$\mathrm{L}_1$，另一条经$\mathrm{L}_2$和电流表，汇合后经开关回到负极，故$\mathrm{L}_1$与$\mathrm{L}_2$并联，正确。
【答案】
D
【知识点】
串联电路电压规律；串并联电路判断；电表的作用
【点评】
本题综合考查串联电路电压特点、串并联电路的判断以及电表在电路中的作用，解题核心是明确电表的等效特性，分析电表类型变化时的电路连接，需仔细辨析各选项的电路变化，避免因分析失误选错答案。
【难度系数】
0.5
