1. 光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中反射角为∠______（1/2/3），法线为________（①/②），分界面的________方为水。当入射光线顺时针转动时，反射光线与折射光线的夹角将变________。
答案
1
; ①
; 下
; 小
;
2. (2024·泰州泰兴一模)小明把中性笔的笔杆压在物理书上，透过笔杆看书上的字，如图，观察到字体变扁的奇特现象，下列现象中和该现象原理相同的是 ( )
答案
A
3. 如图所示，一束光垂直射向三棱镜，请画出这束光通过三棱镜后的大致光路图。
答案
4. (2024·南京秦淮期中)如图,一个透明均匀的玻璃球被摔碎成三部分,下列说法正确的是（ ）
A. ①②都是凸透镜
B. ①③对光具有会聚作用
C. ②③对光具有发散作用
D. 只有①对光具有会聚作用
A. ①②都是凸透镜
B. ①③对光具有会聚作用
C. ②③对光具有发散作用
D. 只有①对光具有会聚作用
答案
B
;

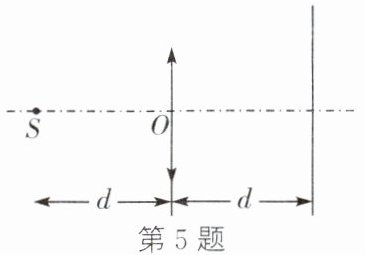

5. (2024·南通海安期中)如图所示,主光轴上有一点光源S,在透镜的另一侧有一光屏,点光源通过凸透镜在光屏上形成一个光斑,现让光屏稍微靠近凸透镜,光斑的面积会减小,设凸透镜的焦距为f,由此可判断
（ ）
A. d一定小于f
B. d可能大于2f,也可能小于f
C. d一定大于f,小于2f
D. 一定大于2f
（ ）
A. d一定小于f
B. d可能大于2f,也可能小于f
C. d一定大于f,小于2f
D. 一定大于2f
答案
B
6. 将图中的光路补充完整。
答案
