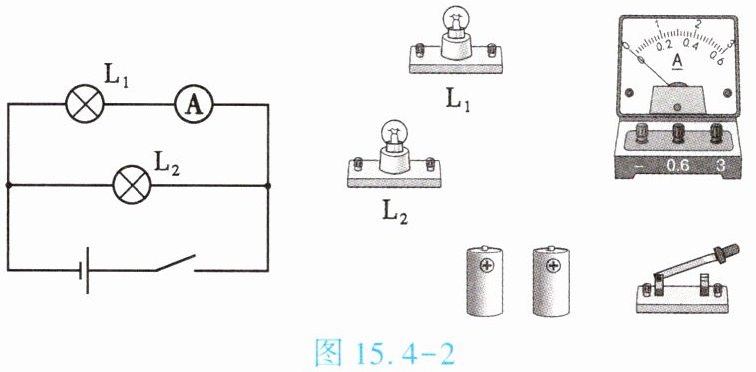

5. (★★)如图15.4-2所示,请按照左边的电路图连接右边的实物图。(电流表的测量范围选择0~0.6 A)
答案

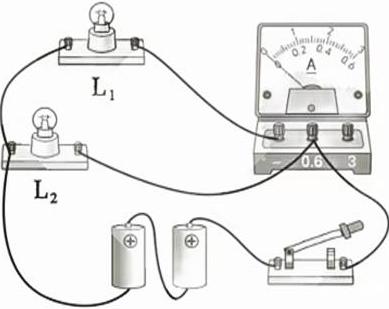

5. 如答图15.4-1所示

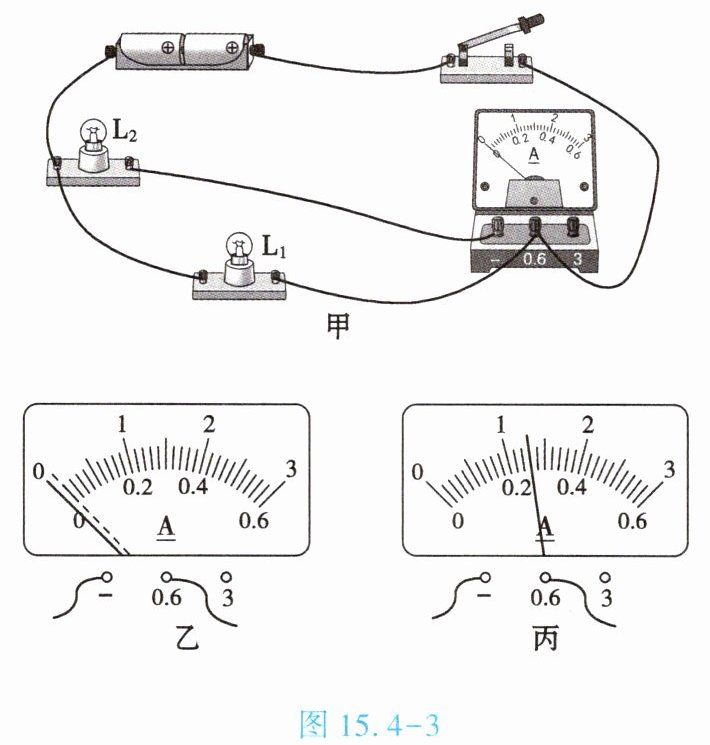

6. (★★★)小明利用图15.4-3甲所示电路图,练习使用电流表测量电流。
(1)连接电路时开关应
(2)闭合开关前,小明在检查电路时发现电流表的指针偏转如图15.4-3乙所示,接下来他应该
A.电流表被短路
B.开关处接触不良
C. L₁断路
D. L₂短路
(3)排除故障后,闭合开关,电流表的示数如图15.4-3丙所示,则读数是
(4)只要改动一根导线就可以测量干路中的电流,请在图15.4-3甲中用“×”号指出需改动的导线,并用笔画线表示导线作出改动。
(1)连接电路时开关应
断开
,电流表测量通过灯L₂
(填“L₁”或“L₂”)的电流。(2)闭合开关前,小明在检查电路时发现电流表的指针偏转如图15.4-3乙所示,接下来他应该
对电流表进行调零
;闭合开关后,只有灯L₂发光,电流表有示数,那么可能的原因是C
(填字母)。A.电流表被短路
B.开关处接触不良
C. L₁断路
D. L₂短路
(3)排除故障后,闭合开关,电流表的示数如图15.4-3丙所示,则读数是
0.26
A。(4)只要改动一根导线就可以测量干路中的电流,请在图15.4-3甲中用“×”号指出需改动的导线,并用笔画线表示导线作出改动。
答案
6. (1) 断开 L₂
(2) 对电流表进行调零 C
(3) 0.26

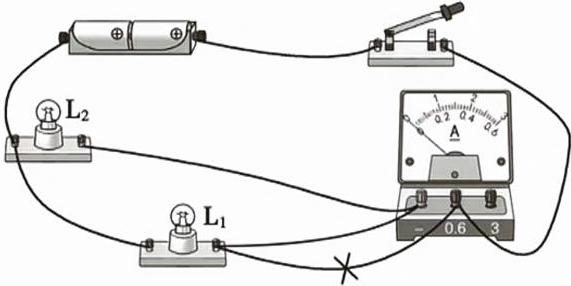

(4) 如答图15.4-2所示
1. (★★)关于电流,下列判断正确的是
【 】
A.雷电的电流约50 mA
B.电流的三个单位mA、μA、A中,最小的是mA
C.50 mA=0.05 A
D.学生用的计算器,其工作电流约为$2×10^{10}$ μA
【 】
A.雷电的电流约50 mA
B.电流的三个单位mA、μA、A中,最小的是mA
C.50 mA=0.05 A
D.学生用的计算器,其工作电流约为$2×10^{10}$ μA
答案
C
2. (★★)如图15.4-4所示的电路图，闭合开关S，两盏灯都发光，电流表测量的是通过灯
$\boldsymbol{L_1}$
的电流。过一会儿，灯L₁熄灭，灯L₂仍发光，则电路故障可能是灯L₁发生断
路，此时电流表无
（填“有”或“无”）示数。答案
2. L₁ 断 无

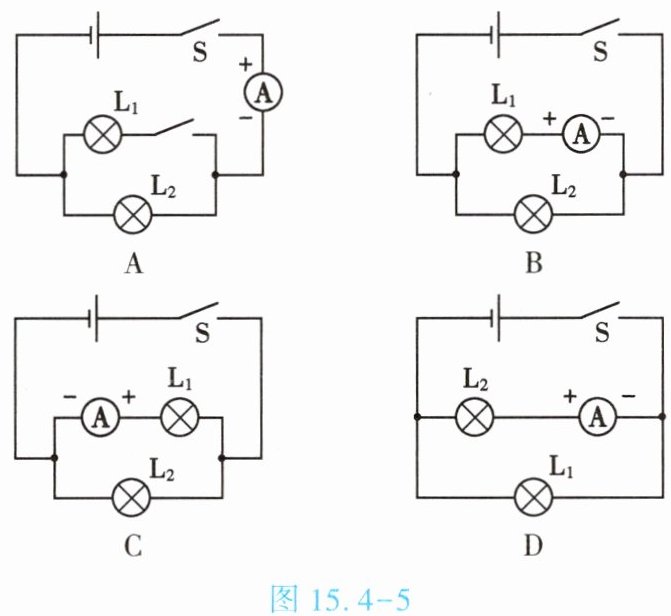

3. (★★)如图15.4-5所示的电路图中，
可以测出灯$\mathrm{L}_1$中电流的是【 】
可以测出灯$\mathrm{L}_1$中电流的是【 】
答案
C
