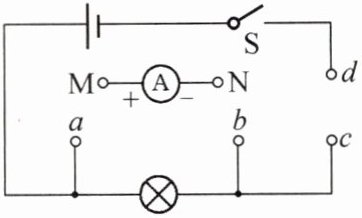

5. 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量通过小灯泡的电流，则下列连接方式正确的是（ ）
A. M接a，N接b
B. M接d，N接a
C. M接c，N接d
D. M接d，N接c

C

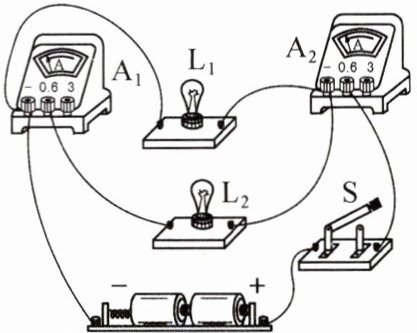

6. 关于如图所示的电路,下列说法正确的是（ ）
A. 小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联
B. 电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流
C. 电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流
D. 电流表$\mathrm{A}_2$测干路电流

D

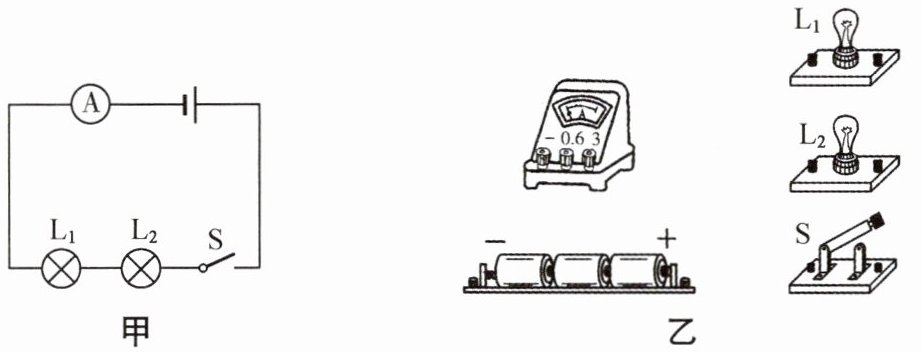

7. 如图甲所示为测量通过小灯泡的电流的电路图,请在图乙中连接对应的实物电路图.(电流表选用“0～0.6 A”的量程)

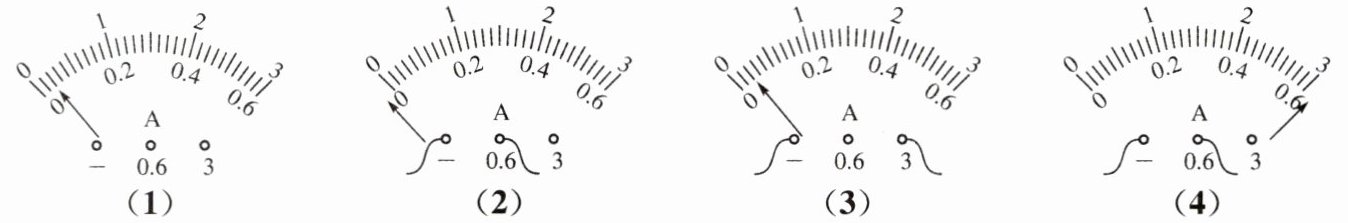

8. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验，甲在连接电路前发现指针偏转情况如图(1)所示；乙、丙、丁闭合开关前，他们的电流表指针均指在“0”刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图(2)、(3)、(4)所示的三种情况.

(1)甲同学接下来应进行的操作是__________________________________________________.
(2)乙同学的问题:电流表的正、负接线柱在接线时__________________________.
(3)丙同学的问题:__________________________________________________.
(4)丁同学的问题:__________________________________________________.

对电流表进行调零
; 接反了
; 所选的量程太大了
; 所选的量程太小了

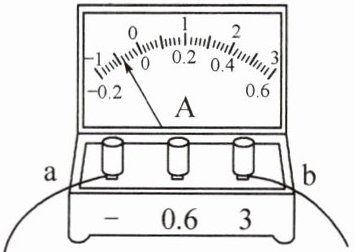

9. 如图所示是实验室用的一种电流表，其“0”刻度线不在表盘的最左端.当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时电流是从导线________（选填“a”或“b”）流入电流表的，电流大小为________A. 为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“______”的接线柱相连，b与标有“______”的接线柱相连.

a
; $0.4$ ; $0.6$ ; $-$
