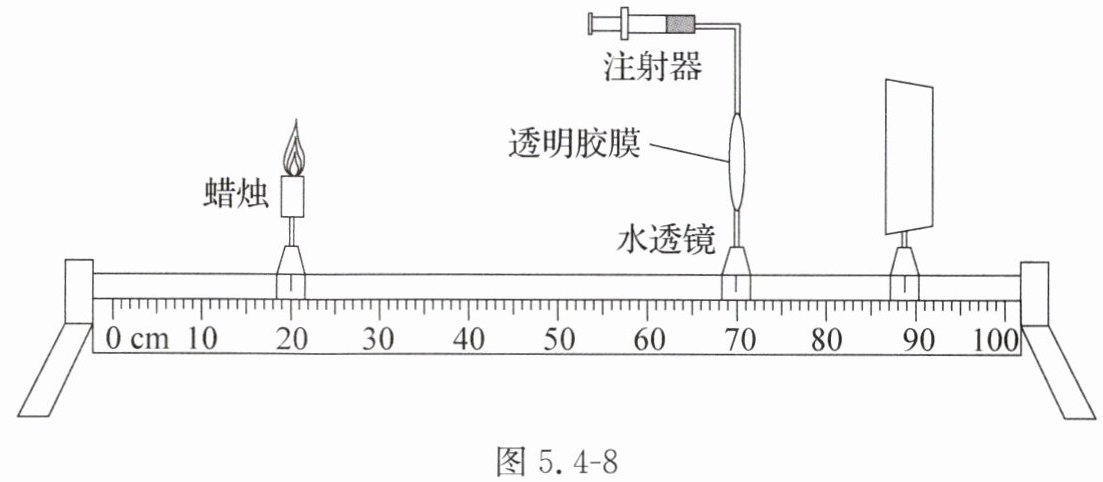

9. 为探究人眼的成像原理，某同学制作了如图5.4-8所示的实验装置，用水透镜模拟眼睛的晶状体，通过注水或抽水改变水透镜的形状。
（1）将光屏和水透镜固定在光具座上，位置如图5.4-8所示。将点燃的蜡烛放在光具座上20 cm刻度线处，调节水透镜凸度，直至光屏上成一个清晰的倒立、（选填“放大”或“缩小”）的实像。
（2）若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，则他应该如何改变水透镜实验装置？请简述操作方法和这样调节的原理。

图5.4-8

9.（1）缩小
（2）向外抽水，操作方法和原理见解析
解析（1）由题图可知，物距大于像距，并且能在光屏上成清晰的实像，所以物距一定大于2倍焦距，所以成的是倒立、缩小的实像。
（2）向左移动蜡烛，即此时的物距变大，像距应该变小，即光屏应该向左移动，才能得到清晰的像。若保持光屏和水透镜位置不变，仍使像成在光屏上，则需要让凸透镜的会聚能力减弱，即需要让凸透镜变薄，故应该向外抽水。

【分析】要解决这道题，首先需根据光具座刻度计算物距和像距，结合凸透镜成像规律判断第一问的像的性质；第二问中，蜡烛左移导致物距变化，需结合凸透镜成像动态规律和透镜焦距与厚度的关系，分析调整水透镜的方法。
【解析】（1）由题图可知，蜡烛在20cm刻度线处，水透镜在70cm刻度线处，光屏在90cm刻度线处，物距u=70cm-20cm=50cm，像距v=90cm-70cm=20cm，物距大于像距。根据凸透镜成像规律，当u＞2f时，成倒立、缩小的实像，故第一空填“缩小”。（2）蜡烛向左移动，物距变大，根据凸透镜成像规律“物远像近像变小”，像距应减小。若保持光屏和水透镜位置不变，需减弱水透镜的会聚能力，使像仍成在光屏上。水透镜厚度越小，会聚能力越弱，因此应向外抽水，使水透镜变薄，增大其焦距，减弱会聚能力，从而让像重新成在光屏上。
【答案】（1）缩小；（2）操作方法：用注射器向外抽水，使水透镜变薄；原理：蜡烛左移后物距变大，若保持光屏和水透镜位置不变，需减弱水透镜的会聚能力，抽水使水透镜变薄，焦距变大，会聚能力减弱，使像重新成在光屏上。
【知识点】凸透镜成像规律；透镜焦距与厚度的关系
【点评】本题结合人眼成像原理，将凸透镜成像规律与实际应用结合，考查学生对规律的理解和灵活运用能力，需掌握物距、像距变化对成像的影响，以及透镜特性的相关知识。
【难度系数】0.5
