1.某定值电阻两端的电压是2.4 V,通过它的电流是0.8 A,该定值电阻的阻值是
3
Ω。如果将它两端的电压减小到1.5 V,则通过它的电流是0.5
A。若它两端无电压,它的阻值是3
Ω。答案
3 0.5 3
解析
【分析】
要解决这道题，需结合欧姆定律和电阻的特性思考：首先，定值电阻的阻值可通过欧姆定律变形公式计算；其次，定值电阻的阻值是导体本身的属性，与两端电压、通过的电流无关，因此电压变化时阻值不变，可再次用欧姆定律计算电流；最后，导体电阻不随电压或电流改变，无电压时阻值仍为原值。
【解析】
1. 计算定值电阻阻值：根据欧姆定律变形公式 $ R = \frac{U}{I} $，代入 $ U_1=2.4\ \mathrm{V} $、$ I_1=0.8\ \mathrm{A} $，得 $ R = \frac{2.4\ \mathrm{V}}{0.8\ \mathrm{A}} = 3\ \Omega $。
2. 计算电压为1.5V时的电流：定值电阻阻值不变，仍为3Ω，根据欧姆定律 $ I = \frac{U}{R} $，代入 $ U_2=1.5\ \mathrm{V} $、$ R=3\ \Omega $，得 $ I_2 = \frac{1.5\ \mathrm{V}}{3\ \Omega} = 0.5\ \mathrm{A} $。
3. 确定无电压时的阻值：导体电阻是本身固有属性，与电压、电流无关，因此无电压时阻值仍为3Ω。
【答案】
3 0.5 3
【知识点】
欧姆定律、电阻的特性
【点评】
本题是电学基础题，考查欧姆定律的基本应用和电阻的固有属性，掌握相关基础知识即可解答，难度较低。
【难度系数】
0.8
要解决这道题，需结合欧姆定律和电阻的特性思考：首先，定值电阻的阻值可通过欧姆定律变形公式计算；其次，定值电阻的阻值是导体本身的属性，与两端电压、通过的电流无关，因此电压变化时阻值不变，可再次用欧姆定律计算电流；最后，导体电阻不随电压或电流改变，无电压时阻值仍为原值。
【解析】
1. 计算定值电阻阻值：根据欧姆定律变形公式 $ R = \frac{U}{I} $，代入 $ U_1=2.4\ \mathrm{V} $、$ I_1=0.8\ \mathrm{A} $，得 $ R = \frac{2.4\ \mathrm{V}}{0.8\ \mathrm{A}} = 3\ \Omega $。
2. 计算电压为1.5V时的电流：定值电阻阻值不变，仍为3Ω，根据欧姆定律 $ I = \frac{U}{R} $，代入 $ U_2=1.5\ \mathrm{V} $、$ R=3\ \Omega $，得 $ I_2 = \frac{1.5\ \mathrm{V}}{3\ \Omega} = 0.5\ \mathrm{A} $。
3. 确定无电压时的阻值：导体电阻是本身固有属性，与电压、电流无关，因此无电压时阻值仍为3Ω。
【答案】
3 0.5 3
【知识点】
欧姆定律、电阻的特性
【点评】
本题是电学基础题，考查欧姆定律的基本应用和电阻的固有属性，掌握相关基础知识即可解答，难度较低。
【难度系数】
0.8
2.如图所示，电源电压为3 V且保持不变，$R_1=10\ \Omega$，$R_2=5\ \Omega$，$R_3=20\ \Omega$。若只闭合$S_2$，$R_1$与$R_2$两端的电压之比为
2：1
；若同时闭合三个开关，通过$R_2$与通过$R_3$的电流之比为4：1
。答案
2：1 4：1
【解析】只闭合S₂时，R₁与R₂串联，通过两个电阻的电流相等，由U=IR可得，R₁与R₂两端的电压之比U₁：U₂=IR₁：IR₂=R₁：R₂=10 Ω：5 Ω=2：1。同时闭合三个开关时，R₂与R₃并联，两个电阻两端的电压相等，根据I=U/R可得，通过R₂与通过R₃的电流之比I₂：I₃=U/R₂：U/R₃=R₃：R₂=20 Ω：5 Ω=4：1。
【解析】只闭合S₂时，R₁与R₂串联，通过两个电阻的电流相等，由U=IR可得，R₁与R₂两端的电压之比U₁：U₂=IR₁：IR₂=R₁：R₂=10 Ω：5 Ω=2：1。同时闭合三个开关时，R₂与R₃并联，两个电阻两端的电压相等，根据I=U/R可得，通过R₂与通过R₃的电流之比I₂：I₃=U/R₂：U/R₃=R₃：R₂=20 Ω：5 Ω=4：1。
解析
【分析】
本题需分两种情况分析电路连接方式：①只闭合S₂时，判断R₁与R₂的连接关系，利用串联电路特点和欧姆定律计算电压比；②同时闭合三个开关时，判断R₂与R₃的连接关系，利用并联电路特点和欧姆定律计算电流比。
【解析】
1. 只闭合S₂时，电流路径为：电源正极→S₂→R₂→R₁→电源负极，因此R₁与R₂串联。串联电路中电流处处相等（I₁=I₂=I），根据欧姆定律U=IR，R₁两端电压U₁=IR₁，R₂两端电压U₂=IR₂，故电压之比：
$\frac{U₁}{U₂}=\frac{IR₁}{IR₂}=\frac{R₁}{R₂}=\frac{10\ \Omega}{5\ \Omega}=\frac{2}{1}$，即U₁:U₂=2:1。
2. 同时闭合三个开关时，S₁将R₁短路，电流分为两条支路：电源正极→S₁→S₂→R₂→电源负极，电源正极→S₁→S₃→R₃→电源负极，因此R₂与R₃并联。并联电路中各支路电压等于电源电压（U₂'=U₃'=U），根据欧姆定律I=U/R，通过R₂的电流I₂=U/R₂，通过R₃的电流I₃=U/R₃，故电流之比：
$\frac{I₂}{I₃}=\frac{\frac{U}{R₂}}{\frac{U}{R₃}}=\frac{R₃}{R₂}=\frac{20\ \Omega}{5\ \Omega}=\frac{4}{1}$，即I₂:I₃=4:1。
【答案】
2:1；4:1
【知识点】
串联电路电压规律、并联电路电流规律、欧姆定律
【点评】
本题考查电路识别与欧姆定律的应用，核心是根据开关状态判断串并联电路，再结合串并联电路的电流、电压特点进行计算，属于初中电学基础题型，需熟练掌握电路分析方法。
【难度系数】
0.6
本题需分两种情况分析电路连接方式：①只闭合S₂时，判断R₁与R₂的连接关系，利用串联电路特点和欧姆定律计算电压比；②同时闭合三个开关时，判断R₂与R₃的连接关系，利用并联电路特点和欧姆定律计算电流比。
【解析】
1. 只闭合S₂时，电流路径为：电源正极→S₂→R₂→R₁→电源负极，因此R₁与R₂串联。串联电路中电流处处相等（I₁=I₂=I），根据欧姆定律U=IR，R₁两端电压U₁=IR₁，R₂两端电压U₂=IR₂，故电压之比：
$\frac{U₁}{U₂}=\frac{IR₁}{IR₂}=\frac{R₁}{R₂}=\frac{10\ \Omega}{5\ \Omega}=\frac{2}{1}$，即U₁:U₂=2:1。
2. 同时闭合三个开关时，S₁将R₁短路，电流分为两条支路：电源正极→S₁→S₂→R₂→电源负极，电源正极→S₁→S₃→R₃→电源负极，因此R₂与R₃并联。并联电路中各支路电压等于电源电压（U₂'=U₃'=U），根据欧姆定律I=U/R，通过R₂的电流I₂=U/R₂，通过R₃的电流I₃=U/R₃，故电流之比：
$\frac{I₂}{I₃}=\frac{\frac{U}{R₂}}{\frac{U}{R₃}}=\frac{R₃}{R₂}=\frac{20\ \Omega}{5\ \Omega}=\frac{4}{1}$，即I₂:I₃=4:1。
【答案】
2:1；4:1
【知识点】
串联电路电压规律、并联电路电流规律、欧姆定律
【点评】
本题考查电路识别与欧姆定律的应用，核心是根据开关状态判断串并联电路，再结合串并联电路的电流、电压特点进行计算，属于初中电学基础题型，需熟练掌握电路分析方法。
【难度系数】
0.6
3. 如图所示，A 和 B 分别是两个阻值不同的电阻$R_1$和$R_2$的电压和电流的关系图像，两个电阻的阻值大小关系为$R_1$
＞
（选填“＞”“＜”或“=”）$R_2$。若两个电阻串联，串联总电阻的电压与电流的关系图像在区域Ⅰ
（选填“Ⅰ”“Ⅱ”或“Ⅲ”）。若两个电阻并联，并联总电阻的电压与电流的关系图像在区域Ⅲ
（选填“Ⅰ”“Ⅱ”或“Ⅲ”）。答案
＞ Ⅰ Ⅲ
【解析】由图像可知，相同的电压下，通过R₁的电流较小，由I=U/R的变形形式R=U/I可知，R₁＞R₂。两个电阻串联后，总电阻等于两个电阻之和，即总电阻大于任何一个分电阻，由I=U/R可知，相同电压下，总电流小于任何一个电阻中的电流，即串联后总电阻的电压与电流的关系图像在区域Ⅰ内。两个电阻并联后，总电阻比任何一个分电阻都小，由I=U/R可知，相同电压下，总电流比任何一个电阻中的电流都大，即并联后总电阻的电压与电流的关系图像在区域Ⅲ内。
【解析】由图像可知，相同的电压下，通过R₁的电流较小，由I=U/R的变形形式R=U/I可知，R₁＞R₂。两个电阻串联后，总电阻等于两个电阻之和，即总电阻大于任何一个分电阻，由I=U/R可知，相同电压下，总电流小于任何一个电阻中的电流，即串联后总电阻的电压与电流的关系图像在区域Ⅰ内。两个电阻并联后，总电阻比任何一个分电阻都小，由I=U/R可知，相同电压下，总电流比任何一个电阻中的电流都大，即并联后总电阻的电压与电流的关系图像在区域Ⅲ内。
解析
【分析】
本题考查欧姆定律在U-I图像中的应用，解题思路：①根据U-I图像中电阻的计算方法（R=U/I，图像斜率表示电阻大小），比较R₁与R₂的阻值；②利用串联、并联电阻的特点，结合U-I图像斜率与电阻的关系，判断总电阻对应的区域。
【解析】
1. 比较R₁和R₂：在U-I图像中，电阻R=U/I，图像的斜率k=ΔU/ΔI=R，斜率越大，电阻越大。由图可知，A线的斜率大于B线，因此R₁＞R₂；也可取相同电压，此时通过R₁的电流更小，根据R=U/I，可得R₁更大。
2. 串联总电阻的区域：串联总电阻R串=R₁+R₂，总电阻大于任何一个分电阻，其U-I图像的斜率比R₁的斜率更大，相同电流下总电压更大，因此在区域Ⅰ。
3. 并联总电阻的区域：并联总电阻R并=(R₁R₂)/(R₁+R₂)，总电阻小于任何一个分电阻，其U-I图像的斜率比R₂的斜率更小，相同电压下总电流更大，因此在区域Ⅲ。
【答案】
＞ Ⅰ Ⅲ
【知识点】
欧姆定律、U-I图像、串并联电阻
【点评】
本题结合U-I图像考查欧姆定律与串并联电阻的特点，核心是理解U-I图像中斜率代表电阻，需掌握电阻的计算方法和串并联电阻的大小关系，属于基础应用类题目。
【难度系数】
0.5
本题考查欧姆定律在U-I图像中的应用，解题思路：①根据U-I图像中电阻的计算方法（R=U/I，图像斜率表示电阻大小），比较R₁与R₂的阻值；②利用串联、并联电阻的特点，结合U-I图像斜率与电阻的关系，判断总电阻对应的区域。
【解析】
1. 比较R₁和R₂：在U-I图像中，电阻R=U/I，图像的斜率k=ΔU/ΔI=R，斜率越大，电阻越大。由图可知，A线的斜率大于B线，因此R₁＞R₂；也可取相同电压，此时通过R₁的电流更小，根据R=U/I，可得R₁更大。
2. 串联总电阻的区域：串联总电阻R串=R₁+R₂，总电阻大于任何一个分电阻，其U-I图像的斜率比R₁的斜率更大，相同电流下总电压更大，因此在区域Ⅰ。
3. 并联总电阻的区域：并联总电阻R并=(R₁R₂)/(R₁+R₂)，总电阻小于任何一个分电阻，其U-I图像的斜率比R₂的斜率更小，相同电压下总电流更大，因此在区域Ⅲ。
【答案】
＞ Ⅰ Ⅲ
【知识点】
欧姆定律、U-I图像、串并联电阻
【点评】
本题结合U-I图像考查欧姆定律与串并联电阻的特点，核心是理解U-I图像中斜率代表电阻，需掌握电阻的计算方法和串并联电阻的大小关系，属于基础应用类题目。
【难度系数】
0.5
4. 如图所示,电源电压保持 15 V不变,滑动变阻器的滑片在最右端。开关$S_1$闭合,开关$S_2$断开,滑片$P$移至中点附近时,电流表的示数是0.5 A;保持滑片$P$不动,开关$S_2$闭合,开关$S_1$断开时,电流表的示数是0.2 A,则电阻$R_3$的阻值是 (
A.20 Ω
B.30 Ω
C.45 Ω
D.50 Ω
C
)A.20 Ω
B.30 Ω
C.45 Ω
D.50 Ω
答案
C
解析
【分析】
首先明确两种开关状态下的电路结构：当开关$S_1$闭合、$S_2$断开时，$R_3$被短路，电路为$R_2$与滑动变阻器$R_1$接入中点的电阻串联；当开关$S_2$闭合、$S_1$断开时，$R_2$、$R_3$与滑动变阻器$R_1$接入中点的电阻串联。利用欧姆定律分别计算两种状态下的总电阻，通过总电阻的差值即可求出$R_3$的阻值。
【解析】
已知电源电压$U=15\ \mathrm{V}$。
1. 当$S_1$闭合、$S_2$断开时，$R_3$被短路，电路为$R_2$与$R_1$接入中点的电阻串联，电流$I_1=0.5\ \mathrm{A}$。根据欧姆定律$I=\frac{U}{R}$，总电阻$R_{\mathrm{总1}}=\frac{U}{I_1}=\frac{15\ \mathrm{V}}{0.5\ \mathrm{A}}=30\ \Omega$，即：$R_2 + R_{1\mathrm{中}} = 30\ \Omega$ ①。
2. 当$S_2$闭合、$S_1$断开时，电路为$R_2$、$R_3$、$R_{1\mathrm{中}}$串联，电流$I_2=0.2\ \mathrm{A}$。总电阻$R_{\mathrm{总2}}=\frac{U}{I_2}=\frac{15\ \mathrm{V}}{0.2\ \mathrm{A}}=75\ \Omega$，即：$R_2 + R_3 + R_{1\mathrm{中}} =75\ \Omega$ ②。
用②式减去①式，消去$R_2$和$R_{1\mathrm{中}}$，可得：$R_3=75\ \Omega -30\ \Omega=45\ \Omega$。
【答案】
C
【知识点】
欧姆定律、串联电路电阻规律
【点评】
本题考查串联电路的电阻特点和欧姆定律的应用，核心是正确分析不同开关状态下的电路连接方式，通过两次总电阻的差值求解未知电阻，属于中等难度的电路分析题，需要学生具备清晰的电路分析能力。
【难度系数】
0.5
首先明确两种开关状态下的电路结构：当开关$S_1$闭合、$S_2$断开时，$R_3$被短路，电路为$R_2$与滑动变阻器$R_1$接入中点的电阻串联；当开关$S_2$闭合、$S_1$断开时，$R_2$、$R_3$与滑动变阻器$R_1$接入中点的电阻串联。利用欧姆定律分别计算两种状态下的总电阻，通过总电阻的差值即可求出$R_3$的阻值。
【解析】
已知电源电压$U=15\ \mathrm{V}$。
1. 当$S_1$闭合、$S_2$断开时，$R_3$被短路，电路为$R_2$与$R_1$接入中点的电阻串联，电流$I_1=0.5\ \mathrm{A}$。根据欧姆定律$I=\frac{U}{R}$，总电阻$R_{\mathrm{总1}}=\frac{U}{I_1}=\frac{15\ \mathrm{V}}{0.5\ \mathrm{A}}=30\ \Omega$，即：$R_2 + R_{1\mathrm{中}} = 30\ \Omega$ ①。
2. 当$S_2$闭合、$S_1$断开时，电路为$R_2$、$R_3$、$R_{1\mathrm{中}}$串联，电流$I_2=0.2\ \mathrm{A}$。总电阻$R_{\mathrm{总2}}=\frac{U}{I_2}=\frac{15\ \mathrm{V}}{0.2\ \mathrm{A}}=75\ \Omega$，即：$R_2 + R_3 + R_{1\mathrm{中}} =75\ \Omega$ ②。
用②式减去①式，消去$R_2$和$R_{1\mathrm{中}}$，可得：$R_3=75\ \Omega -30\ \Omega=45\ \Omega$。
【答案】
C
【知识点】
欧姆定律、串联电路电阻规律
【点评】
本题考查串联电路的电阻特点和欧姆定律的应用，核心是正确分析不同开关状态下的电路连接方式，通过两次总电阻的差值求解未知电阻，属于中等难度的电路分析题，需要学生具备清晰的电路分析能力。
【难度系数】
0.5

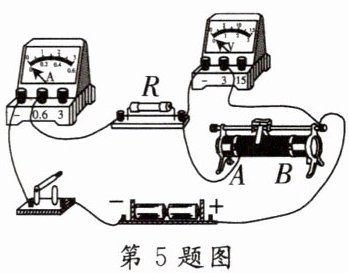

5.在如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
D
）A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
答案
D
解析
【分析】首先明确电路连接：定值电阻R与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压。解题思路：先判断滑动变阻器滑片移动时接入电阻的变化，再结合欧姆定律分析电流变化，最后根据串联电路电压规律分析电压表示数的变化。
【解析】由实物图可知，定值电阻R与滑动变阻器串联，电流表测串联电路的电流，电压表并联在滑动变阻器两端，测滑动变阻器的电压。当滑动变阻器的滑片由B端向A端移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的电阻R滑变小。电路总电阻R总=R+R滑，因此总电阻变小。电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变大，即电流表示数变大，排除B、C选项。定值电阻R的电压U_R=IR，I变大、R不变，所以U_R变大。根据串联电路电压规律U=U_R+U滑，电源电压U不变，因此滑动变阻器两端的电压U滑=U-U_R变小，即电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路电压规律、欧姆定律应用、滑动变阻器使用
【点评】本题考查串联电路的动态分析，关键是明确电路连接方式和电表测量对象，结合欧姆定律与串联电路规律分析电表示数变化，属于基础题型。
【难度系数】0.5
【解析】由实物图可知，定值电阻R与滑动变阻器串联，电流表测串联电路的电流，电压表并联在滑动变阻器两端，测滑动变阻器的电压。当滑动变阻器的滑片由B端向A端移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的电阻R滑变小。电路总电阻R总=R+R滑，因此总电阻变小。电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变大，即电流表示数变大，排除B、C选项。定值电阻R的电压U_R=IR，I变大、R不变，所以U_R变大。根据串联电路电压规律U=U_R+U滑，电源电压U不变，因此滑动变阻器两端的电压U滑=U-U_R变小，即电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路电压规律、欧姆定律应用、滑动变阻器使用
【点评】本题考查串联电路的动态分析，关键是明确电路连接方式和电表测量对象，结合欧姆定律与串联电路规律分析电表示数变化，属于基础题型。
【难度系数】0.5

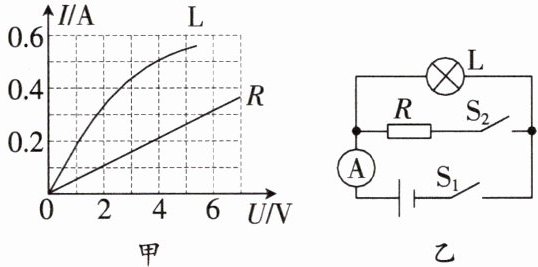

6.（多选）图甲是小灯泡L和电阻R的I-U图像，反映了电阻的特性。现将小灯泡L和电阻R接入图乙所示的电路中，只闭合S₁时，电流表的示数为0.5 A。电源两端的电压保持不变，下列说法正确的是（
A.通过图甲可知，小灯泡的电阻始终保持不变
B.通过图甲可知，R的阻值为8 Ω
C.只闭合S₁时，小灯泡L两端的电压为4 V
D.同时闭合S₁、S₂时，电流表的示数为0.7 A
CD
）A.通过图甲可知，小灯泡的电阻始终保持不变
B.通过图甲可知，R的阻值为8 Ω
C.只闭合S₁时，小灯泡L两端的电压为4 V
D.同时闭合S₁、S₂时，电流表的示数为0.7 A
答案
CD
【解析】由图甲可知，小灯泡的I-U图像是曲线，电流与电压不成正比，故电阻是变化的，A错误。由图甲可知，R的阻值不变，其阻值R=U/I=6 V/0.3 A=20 Ω，B错误。只闭合S₁，电路为小灯泡L的简单电路，由图像可知，当I_L=0.5 A时，U_L=4 V，所以电源电压U=U_L=4 V，C正确。同时闭合S₁、S₂时，小灯泡L与电阻R并联，电流表测干路电流，由于并联电路中各支路互不影响，因此通过小灯泡的电流仍为0.5 A。由图甲可知，当U=4 V时，通过R的电流I_R=0.2 A，故电流表的示数I=I_L+I_R=0.5 A+0.2 A=0.7 A，D正确。
【解析】由图甲可知，小灯泡的I-U图像是曲线，电流与电压不成正比，故电阻是变化的，A错误。由图甲可知，R的阻值不变，其阻值R=U/I=6 V/0.3 A=20 Ω，B错误。只闭合S₁，电路为小灯泡L的简单电路，由图像可知，当I_L=0.5 A时，U_L=4 V，所以电源电压U=U_L=4 V，C正确。同时闭合S₁、S₂时，小灯泡L与电阻R并联，电流表测干路电流，由于并联电路中各支路互不影响，因此通过小灯泡的电流仍为0.5 A。由图甲可知，当U=4 V时，通过R的电流I_R=0.2 A，故电流表的示数I=I_L+I_R=0.5 A+0.2 A=0.7 A，D正确。
解析
【分析】
本题需结合图甲的I-U图像和图乙的电路结构分析各选项：首先明确小灯泡电阻随温度变化，其I-U图像为曲线，定值电阻R的I-U图像为直线、阻值不变；再根据开关状态判断电路连接方式，结合并联电路规律和图像信息推导各物理量，逐一验证选项。
【解析】
1. 选项A分析：小灯泡的I-U图像是曲线，电流与电压不成正比，由欧姆定律$R=\frac{U}{I}$可知，小灯泡的电阻随温度变化，不是定值，故A错误。
2. 选项B分析：定值电阻R的I-U图像为直线，阻值不变。从图甲取R的一组数据：当$U=6V$时，$I=0.3A$，则$R=\frac{U}{I}=\frac{6V}{0.3A}=20Ω≠8Ω$，故B错误。
3. 选项C分析：只闭合$S_1$时，电路为小灯泡L的简单电路，电流表测L的电流，示数为0.5A。从图甲的L图像中，找到$I=0.5A$对应的电压$U_L=4V$，电源电压$U=U_L=4V$，故C正确。
4. 选项D分析：同时闭合$S_1$、$S_2$时，L与R并联，电流表测干路电流。并联电路各支路电压等于电源电压，即$U=4V$；从图甲的R图像中，找到$U=4V$对应的电流$I_R=0.2A$。根据并联电路电流规律，干路电流$I=I_L+I_R=0.5A+0.2A=0.7A$，故D正确。
【答案】
CD
【知识点】
I-U图像、并联电路电流规律、欧姆定律
【点评】
本题结合I-U图像和并联电路特点，考查电阻特性、欧姆定律及并联电路规律的应用，需学生准确提取图像信息，区分小灯泡与定值电阻的电阻特性，难度适中。
【难度系数】
0.5
本题需结合图甲的I-U图像和图乙的电路结构分析各选项：首先明确小灯泡电阻随温度变化，其I-U图像为曲线，定值电阻R的I-U图像为直线、阻值不变；再根据开关状态判断电路连接方式，结合并联电路规律和图像信息推导各物理量，逐一验证选项。
【解析】
1. 选项A分析：小灯泡的I-U图像是曲线，电流与电压不成正比，由欧姆定律$R=\frac{U}{I}$可知，小灯泡的电阻随温度变化，不是定值，故A错误。
2. 选项B分析：定值电阻R的I-U图像为直线，阻值不变。从图甲取R的一组数据：当$U=6V$时，$I=0.3A$，则$R=\frac{U}{I}=\frac{6V}{0.3A}=20Ω≠8Ω$，故B错误。
3. 选项C分析：只闭合$S_1$时，电路为小灯泡L的简单电路，电流表测L的电流，示数为0.5A。从图甲的L图像中，找到$I=0.5A$对应的电压$U_L=4V$，电源电压$U=U_L=4V$，故C正确。
4. 选项D分析：同时闭合$S_1$、$S_2$时，L与R并联，电流表测干路电流。并联电路各支路电压等于电源电压，即$U=4V$；从图甲的R图像中，找到$U=4V$对应的电流$I_R=0.2A$。根据并联电路电流规律，干路电流$I=I_L+I_R=0.5A+0.2A=0.7A$，故D正确。
【答案】
CD
【知识点】
I-U图像、并联电路电流规律、欧姆定律
【点评】
本题结合I-U图像和并联电路特点，考查电阻特性、欧姆定律及并联电路规律的应用，需学生准确提取图像信息，区分小灯泡与定值电阻的电阻特性，难度适中。
【难度系数】
0.5
7.(2025—2026九江期末)下图所示的电路中，电源电压保持不变，滑动变阻器的规格为“40 Ω 1 A”，$R_1$为10 Ω。当闭合开关$S_1$，断开开关$S_2$、$S_3$时，电流表示数为0.4 A；当只闭合开关$S_2$，断开开关$S_1$、$S_3$时，电流表的示数为0.2 A。
(1)求电源电压。
(2)求$R_3$的阻值。
(3)当开关$S_1$、$S_2$、$S_3$都闭合，滑动变阻器滑片置于最左端时，电流表的示数是多少？
(1)求电源电压。
(2)求$R_3$的阻值。
(3)当开关$S_1$、$S_2$、$S_3$都闭合，滑动变阻器滑片置于最左端时，电流表的示数是多少？
答案
解:(1)当闭合开关S₁,断开开关S₂、S₃时,电路中只有R₁工作,则电源电压U=U₁=IR₁=0.4 A×10 Ω=4 V
(2)当只闭合开关S₂,断开开关S₁、S₃时,R₁和R₃串联,则总电阻R总=U/I总=4 V/0.2 A=20 Ω
R₃的阻值R₃=R总-R₁=20 Ω-10 Ω=10 Ω
(3)当开关S₁、S₂、S₃都闭合,滑片置于最左端时,R₃短路,R₁与R₂并联,则
通过R₁的电流I₁=U/R₁=4 V/10 Ω=0.4 A
通过R₂的电流I₂=U/R₂=4 V/40 Ω=0.1 A
电流表的示数I'=I₁+I₂=0.4 A+0.1 A=0.5 A
(2)当只闭合开关S₂,断开开关S₁、S₃时,R₁和R₃串联,则总电阻R总=U/I总=4 V/0.2 A=20 Ω
R₃的阻值R₃=R总-R₁=20 Ω-10 Ω=10 Ω
(3)当开关S₁、S₂、S₃都闭合,滑片置于最左端时,R₃短路,R₁与R₂并联,则
通过R₁的电流I₁=U/R₁=4 V/10 Ω=0.4 A
通过R₂的电流I₂=U/R₂=4 V/40 Ω=0.1 A
电流表的示数I'=I₁+I₂=0.4 A+0.1 A=0.5 A
解析
【分析】
要解决这道题，需先分析不同开关组合下的电路连接状态：①当闭合S₁，断开S₂、S₃时，电路为R₁的简单电路；②当只闭合S₂，断开S₁、S₃时，R₁与R₃串联；③当S₁、S₂、S₃都闭合且滑片在最左端时，R₃被短路，R₁与R₂并联。再结合欧姆定律和串并联电路的电流、电阻规律逐步计算。
【解析】
解：(1) 当闭合开关S₁，断开开关S₂、S₃时，电路中只有R₁工作，根据欧姆定律可得电源电压：
U = U₁ = I₁R₁ = 0.4 A × 10 Ω = 4 V
(2) 当只闭合开关S₂，断开开关S₁、S₃时，R₁和R₃串联，总电阻：
R总 = U / I₂ = 4 V / 0.2 A = 20 Ω
则R₃的阻值：
R₃ = R总 - R₁ = 20 Ω - 10 Ω = 10 Ω
(3) 当开关S₁、S₂、S₃都闭合，滑动变阻器滑片置于最左端时，R₃被短路，R₁与R₂并联，此时：
通过R₁的电流：I₁' = U / R₁ = 4 V / 10 Ω = 0.4 A
通过R₂的电流：I₂' = U / R₂ = 4 V / 40 Ω = 0.1 A
电流表测干路电流，示数为：
I' = I₁' + I₂' = 0.4 A + 0.1 A = 0.5 A
【答案】
(1) 电源电压为4 V；(2) R₃的阻值为10 Ω；(3) 电流表的示数为0.5 A
【知识点】
欧姆定律、串联电路特点、并联电路特点
【点评】
本题考查电路分析与欧姆定律的应用，核心是准确判断不同开关状态下的电路连接方式，属于电学基础题型，需掌握串并联电路的规律和欧姆定律的计算。
【难度系数】
0.6
要解决这道题，需先分析不同开关组合下的电路连接状态：①当闭合S₁，断开S₂、S₃时，电路为R₁的简单电路；②当只闭合S₂，断开S₁、S₃时，R₁与R₃串联；③当S₁、S₂、S₃都闭合且滑片在最左端时，R₃被短路，R₁与R₂并联。再结合欧姆定律和串并联电路的电流、电阻规律逐步计算。
【解析】
解：(1) 当闭合开关S₁，断开开关S₂、S₃时，电路中只有R₁工作，根据欧姆定律可得电源电压：
U = U₁ = I₁R₁ = 0.4 A × 10 Ω = 4 V
(2) 当只闭合开关S₂，断开开关S₁、S₃时，R₁和R₃串联，总电阻：
R总 = U / I₂ = 4 V / 0.2 A = 20 Ω
则R₃的阻值：
R₃ = R总 - R₁ = 20 Ω - 10 Ω = 10 Ω
(3) 当开关S₁、S₂、S₃都闭合，滑动变阻器滑片置于最左端时，R₃被短路，R₁与R₂并联，此时：
通过R₁的电流：I₁' = U / R₁ = 4 V / 10 Ω = 0.4 A
通过R₂的电流：I₂' = U / R₂ = 4 V / 40 Ω = 0.1 A
电流表测干路电流，示数为：
I' = I₁' + I₂' = 0.4 A + 0.1 A = 0.5 A
【答案】
(1) 电源电压为4 V；(2) R₃的阻值为10 Ω；(3) 电流表的示数为0.5 A
【知识点】
欧姆定律、串联电路特点、并联电路特点
【点评】
本题考查电路分析与欧姆定律的应用，核心是准确判断不同开关状态下的电路连接方式，属于电学基础题型，需掌握串并联电路的规律和欧姆定律的计算。
【难度系数】
0.6
