7.(2025·宿迁沭阳县期末)如图所示,一束光在空气和玻璃两种介质的界面处同时发生了反射和折射,以下判断正确的是 ()

A.反射角是$30°$,界面AB的右方是玻璃
B.反射角是$60°$,界面AB的左方是玻璃
C.折射角是$45°$,界面AB的右方是空气
D.折射角是$60°$,界面AB的左方是空气

7.C 【点拨】由题图可知,$∠ EOB=60°$,那么$∠ EOC=90°-60°=30°$,又因为$∠ FOC=30°$,根据反射光线和入射光线分别位于法线两侧,反射角等于入射角,所以CD为法线,AB为界面.由于折射光线和入射光线分别位于法线两侧,所以EO为入射光线,OF为反射光线,OG为折射光线.反射角等于入射角,即反射角为$30°$.折射角为$∠ GOD=45°$,所以AB界面的右方是空气,左方是玻璃,因为当光线从玻璃斜射入空气中时,折射角大于入射角.故ABD错误,C正确.故选C.

8.将一长方形玻璃砖沿对角线切开,并分开一段距离放置,如图所示.四条光线沿图示位置入射,能得到右边出射光线的只可能是（）

A.光线a
B.光线b
C.光线c
D.光线d

8.C

9.某校新建成一个喷水池,在池底中央安装了一只射灯,射灯发出的一束光照在右边的池壁上,当池内无水时,站在池旁左边的人看到在S点形成一个亮斑,如图所示,现往池内注水,水面升至a位置时,人看到亮斑的位置在P点,如果水面升至b位置时,人看到亮斑的位置在Q点,则 （）

A.P点在S点的下方,Q点在S点的上方
B.P点在S点的上方,Q点在S点的下方
C.P点在S点的上方,Q点在S点的上方
D.P点在S点的下方,Q点在S点的下方

9.A 【点拨】往池内注水,水面升至a位置时,光在水面发生折射,由光的折射规律可知,光线从水斜射入空气中时,折射光线远离法线,P点位置如答图甲所示.

水面上升至b位置时,光线先在水池壁反射,再折射出水面,根据光的反射定律和折射规律可得,Q点位置如答图乙所示.由答图可知,P点在S点的下方,Q点在S点的上方,故A符合题意,BCD不符合题意.故选A.

10.(2026·镇江京口区模拟)如图所示,一束光由介质A斜射入介质B,MN是界面,两种介质分别是玻璃和空气,则介质(填“A”或“B”)是空气,折射角为度;若要使反射光线与入射光线垂直,可将界面MN绕入射点(填“顺时针”或“逆时针”)转动5度,此时反射光线绕入射点转过了度.

10.B 60 逆时针 10 【点拨】由题意可知,MN是界面,过入射点作法线EF,入射角是入射光线与法线的夹角,反射角是反射光线与法线的夹角,折射角是折射光线与法线的夹角,由题图可知,入射光线与界面的夹角为$40°$,则入射角为$90°-40°=50°$,根据光的反射定律可知,反射角等于入射角,则反射角为$50°$,图中的折射角为$90°-30°=60°$.因为图中的折射角大于入射角,根据折射定律可知,光线从其他透明介质斜射入空气中,则上方介质B为空气;若要使反射光线与入射光线垂直,则反射角、入射角应该等于$45°$,此时入射角为$50°$,要想使入射角变小,可将界面MN绕入射点逆时针转动$5°$,法线也逆时针转动$5°$,根据反射定律可得,此时反射光线绕入射点转过了$10°$.

11.按要求作图：

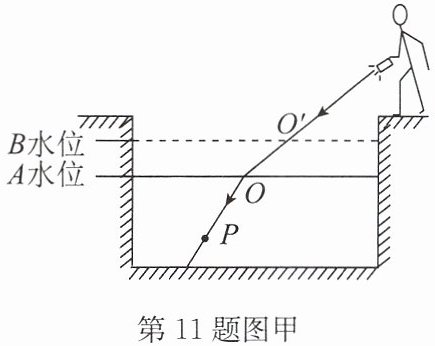

(1)如图甲所示，OP为手电筒的一束光线射进池底的折射光线.若光线射入方向不变，当往池中灌水到B水位时，画出这束光线的折射光线O'P'的大致位置.

(2)在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置.请你在图乙中画出入射光线、折射光线，并标出折射角r.

11.(1)如答图甲所示

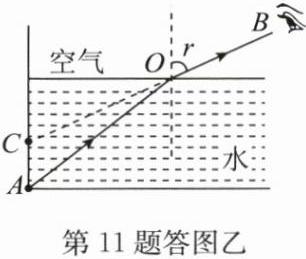

(2)如答图乙所示
