10.如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图。

解：
水对A瓷砖的压力：作用点在A点，方向垂直于竖直侧壁水平向右，沿该方向画带箭头的线段，标注$F_A$。
水对B瓷砖的压力：作用点在B点，方向垂直于水平池底竖直向下，根据液体压强规律，B点的水的深度大于A点，两块瓷砖面积相等，由$F=pS=\rho ghS$可知水对B的压力大于对A的压力，因此竖直向下的线段长度大于$F_A$的线段长度，标注$F_B$。
（最终示意图特征：A点处水平向右的带箭头短线段旁标$F_A$，B点处竖直向下的带箭头长线段旁标$F_B$）

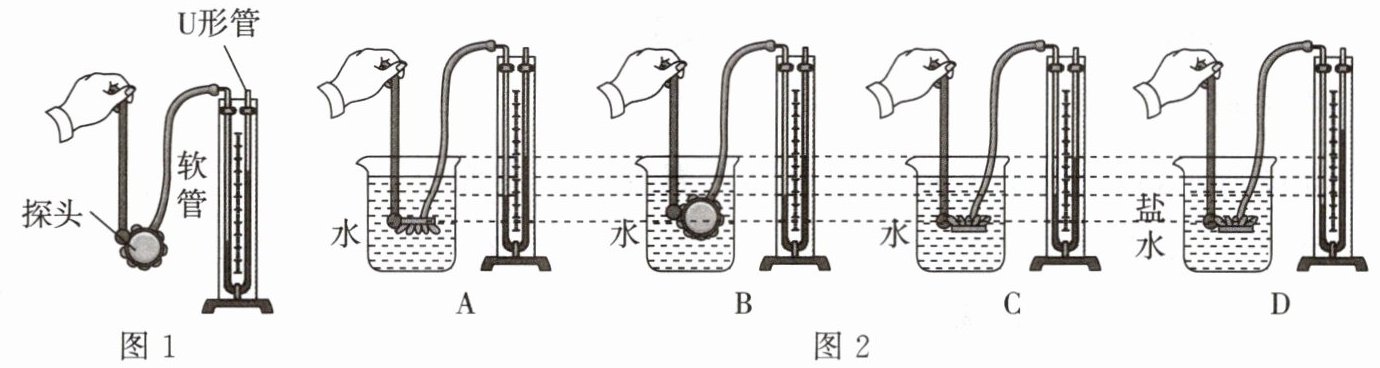

11. 实验小组用如图所示的装置做“探究液体压强与哪些因素有关”的实验。

(1)轻轻按压图1探头上的橡皮膜，U形管中液面高度变化明显，说明装置气密性较（选填“好”或“差”）；
(2)比较图2中（选填字母）三个图的实验现象，可以说明在同种液体内部的同一深度，液体向各个方向的压强都相等；
(3)比较C、D两图的实验现象，可以初步得出结论：在深度相同时，越大，液体的压强越大。

解：
(1) 好
(2) A、B、C
(3) 液体的密度

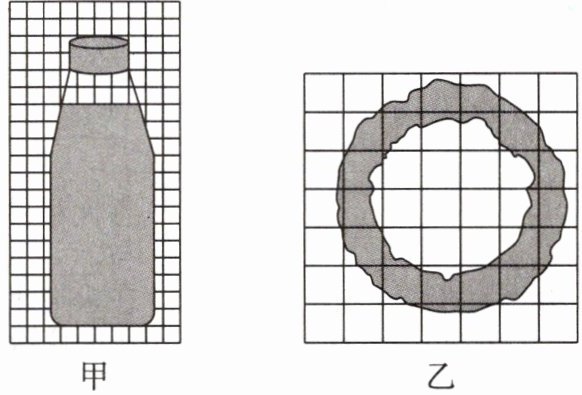

12.水平餐桌上有一瓶未开启的矿泉水，瓶身上标有“净含量330 mL”的字样，小明拿起瓶子时发现方格桌布上留有环形印迹，他想利用学过的物理知识估算压强值。桌布上每个正方形小格的边长为1 cm。他先利用方格桌布一角测出了水深，示意图如图甲所示，又数出了印迹占有的格数（不满一格时，大于半格的计一格，小于半格的不计数），印迹示意图如图乙所示。瓶子的质量忽略不计。求：
(1)瓶底受到的水的压强；
(2)这瓶水对桌布的压强。

解：
(1) 由图甲测得水深 $ h = 13\ \mathrm{cm} = 0.13\ \mathrm{m} $
瓶底受到水的压强：
$p_1 = \rho_{\mathrm{水}}gh = 1.0×10^3\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg} × 0.13\ \mathrm{m} = 1300\ \mathrm{Pa}$
(2) 水的体积 $ V = 330\ \mathrm{mL} = 330\ \mathrm{cm}^3 = 3.3×10^{-4}\ \mathrm{m}^3 $
水的质量：
$m = \rho_{\mathrm{水}}V = 1.0×10^3\ \mathrm{kg/m}^3 × 3.3×10^{-4}\ \mathrm{m}^3 = 0.33\ \mathrm{kg}$
水的重力：
$G = mg = 0.33\ \mathrm{kg} × 10\ \mathrm{N/kg} = 3.3\ \mathrm{N}$
瓶子质量忽略不计，因此这瓶水对桌布的压力 $ F = G = 3.3\ \mathrm{N} $
由图乙数得印迹共占20个小格，受力面积：
$S = 20 × 1\ \mathrm{cm}^2 = 20\ \mathrm{cm}^2 = 2×10^{-3}\ \mathrm{m}^2$
这瓶水对桌布的压强：
$p_2 = \frac{F}{S} = \frac{3.3\ \mathrm{N}}{2×10^{-3}\ \mathrm{m}^2} = 1650\ \mathrm{Pa}$
答：(1) 瓶底受到的水的压强为1300 Pa；(2) 这瓶水对桌布的压强为1650 Pa。
