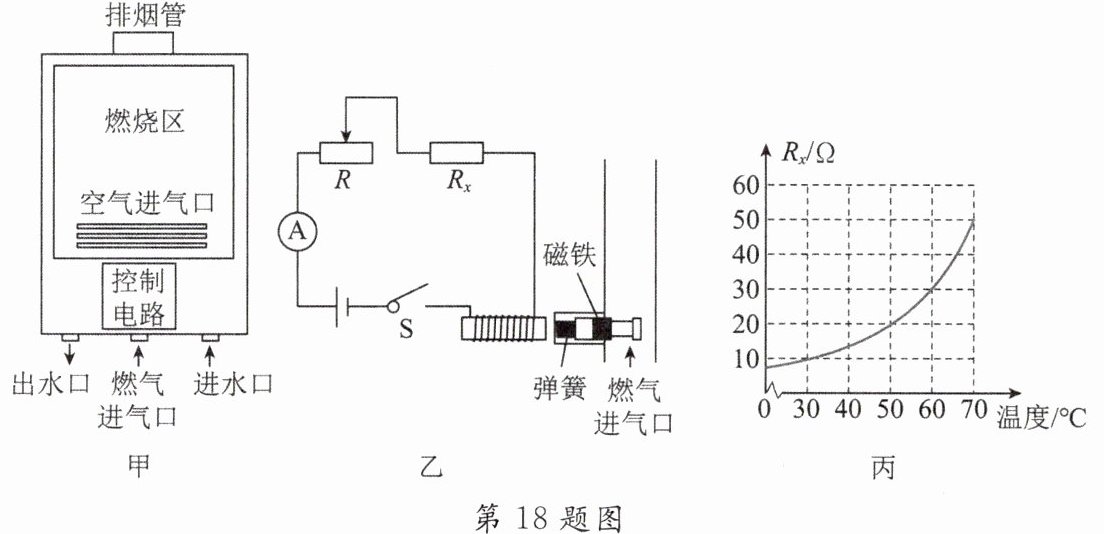

18. 燃气热水器是被广泛使用的家用电器，通过燃烧天然气(主要成分为$\ce{CH_{4}}$)来实现热水供应。如图甲所示，自来水由进水口进入，经过燃烧区变成热水，从出水口流出。
【电路原理】
燃气热水器内部控制电路可简化为图乙所示电路。电源电压恒为$6\ \mathrm{V}$，$R_x$为安装在出水口的热敏电阻，其阻值随温度变化的情况如图丙所示。(已知图乙中电磁铁和磁铁相互吸引)
(1)甲烷在氧气中燃烧生成二氧化碳和水。从燃烧的条件来看，甲烷属于
【温度调试】
(2)燃气热水器通过调节滑动变阻器调节出水温度。当滑动变阻器阻值调节至$10\ \Omega$，出水口流出的热水的水温稳定时，电流表示数为$0.2\ \mathrm{A}$，求此时流出的热水的温度。
(3)冬季气温低需提高流出的热水的温度，应如何调节滑动变阻器？请简述理由。
【优化改进】
(4)燃气热水器工作时会将周围的空气吸入燃烧室。氧气不充足时，甲烷燃烧会产生有毒的一氧化碳气体。请从安全使用角度考虑，下列燃气热水器安装方式更合理的是

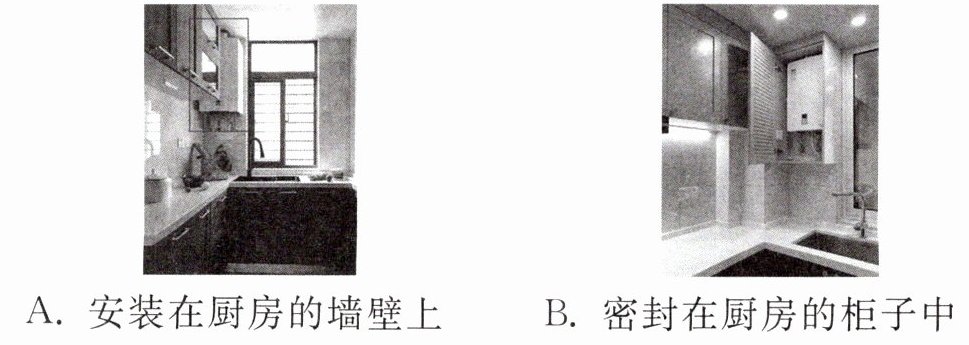

A. 安装在厨房的墙壁上 B. 密封在厨房的柜子中
【电路原理】
燃气热水器内部控制电路可简化为图乙所示电路。电源电压恒为$6\ \mathrm{V}$，$R_x$为安装在出水口的热敏电阻，其阻值随温度变化的情况如图丙所示。(已知图乙中电磁铁和磁铁相互吸引)
(1)甲烷在氧气中燃烧生成二氧化碳和水。从燃烧的条件来看，甲烷属于
可燃物
。【温度调试】
(2)燃气热水器通过调节滑动变阻器调节出水温度。当滑动变阻器阻值调节至$10\ \Omega$，出水口流出的热水的水温稳定时，电流表示数为$0.2\ \mathrm{A}$，求此时流出的热水的温度。
(3)冬季气温低需提高流出的热水的温度，应如何调节滑动变阻器？请简述理由。
应向左移动滑动变阻器。将滑动变阻器的阻值调小，控制电路中的电流增大，电磁铁磁性增强，吸引磁铁向左移动，燃气进气量增加，燃烧更剧烈，温度升高，使流出的热水的温度升高
。【优化改进】
(4)燃气热水器工作时会将周围的空气吸入燃烧室。氧气不充足时，甲烷燃烧会产生有毒的一氧化碳气体。请从安全使用角度考虑，下列燃气热水器安装方式更合理的是
A
。(填字母)A. 安装在厨房的墙壁上 B. 密封在厨房的柜子中
答案
18.(1)可燃物
(2)解：当电流为 0.2 A 时，控制电路的总电阻$R_{\mathrm{总}}=\dfrac{U_{\mathrm{总}}}{I_{\mathrm{总}}}=\dfrac{6\ \mathrm{V}}{0.2\ \mathrm{A}}=30\ \Omega$，此时热敏电阻的阻值$R_x=R_{\mathrm{总}}-R=30\ \Omega-10\ \Omega=20\ \Omega$，由图丙得，此时流出的热水的温度为 $50°\mathrm{C}$。
(3)应向左移动滑动变阻器。将滑动变阻器的阻值调小，控制电路中的电流增大，电磁铁磁性增强，吸引磁铁向左移动，燃气进气量增加，燃烧更剧烈，温度升高，使流出的热水的温度升高
(4)A
(2)解：当电流为 0.2 A 时，控制电路的总电阻$R_{\mathrm{总}}=\dfrac{U_{\mathrm{总}}}{I_{\mathrm{总}}}=\dfrac{6\ \mathrm{V}}{0.2\ \mathrm{A}}=30\ \Omega$，此时热敏电阻的阻值$R_x=R_{\mathrm{总}}-R=30\ \Omega-10\ \Omega=20\ \Omega$，由图丙得，此时流出的热水的温度为 $50°\mathrm{C}$。
(3)应向左移动滑动变阻器。将滑动变阻器的阻值调小，控制电路中的电流增大，电磁铁磁性增强，吸引磁铁向左移动，燃气进气量增加，燃烧更剧烈，温度升高，使流出的热水的温度升高
(4)A
