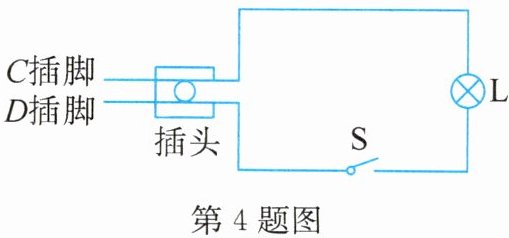

4.如图是一个台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的(填“C”或“D”)插脚接相线。当闭合开关,台灯在亮的瞬间熄灭,而室内其他用电器仍正常工作,则灯L处电路(填“开路”或“短路”)。

4.D 开路

5.学习了家庭电路后,小金同学对家庭电路的研究和设计产生了兴趣。

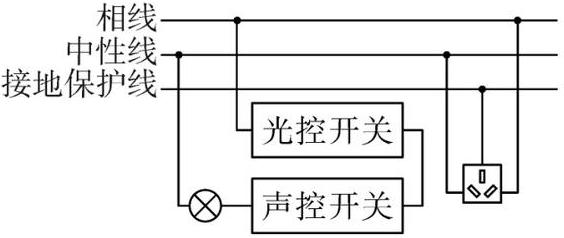

(1)如图甲所示,小金同学想利用下列器材在家庭电路中安装一个电路:光控开关、声控开关、三孔插座。电路要求:①光线较暗且有声响时灯才亮;②三孔插座不受开关控制。请你在图甲中,用画线代替导线把元件连在电路中。
(2)图乙是小金同学设计的一种限流器的原理图,当电流超过限制电流时,会自动切断电路。若要把限流器接入家庭电路中,从安全用电的角度考虑,应该把它接在进户线的线上。若要使限制电流增大,可以将滑动变阻器P的滑动触头向移动。

5.(1)如图所示。
(2)相 右

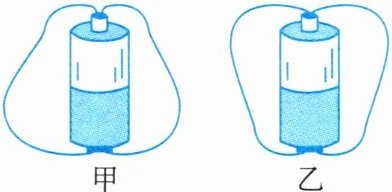

6.某次物理活动课上,小丽和小明用一根金属铜线、一块强磁铁、一节一号干电池都分别成功做出了各自的简易电动机,如图甲、乙所示。在他俩展示的过程中,细心的小敏同学发现两个铜线框的转动方向是相反的。由此小敏提出以下猜想。
猜想一:是小丽和小明做的铜线框的形状不同造成的。
猜想二:是贴近电池一侧强磁铁的极性不同造成的。
请你从以上猜想中,选择一个你认为合理的猜想,并写出简要的实验验证方法。

6.据题可知,此时线框的运动方向相反,即所受磁场力的方向相反,由于磁场力的方向与电流的方向和磁场的方向有关。据图能看出,此时电流的方向相同,所以造成上述现象的原因可能是由于磁场的方向不同导致的,即贴近电池一侧强磁铁的极性不同造成的,故猜想二合理。具体验证方法如下：
①按图甲组装,观察铜线框的转动方向；
②改变图甲中强磁铁的极性,保持铜线框的形状,观察铜线框的转动方向。
分析:若铜线框的转动方向相反,则说明猜想二正确。
