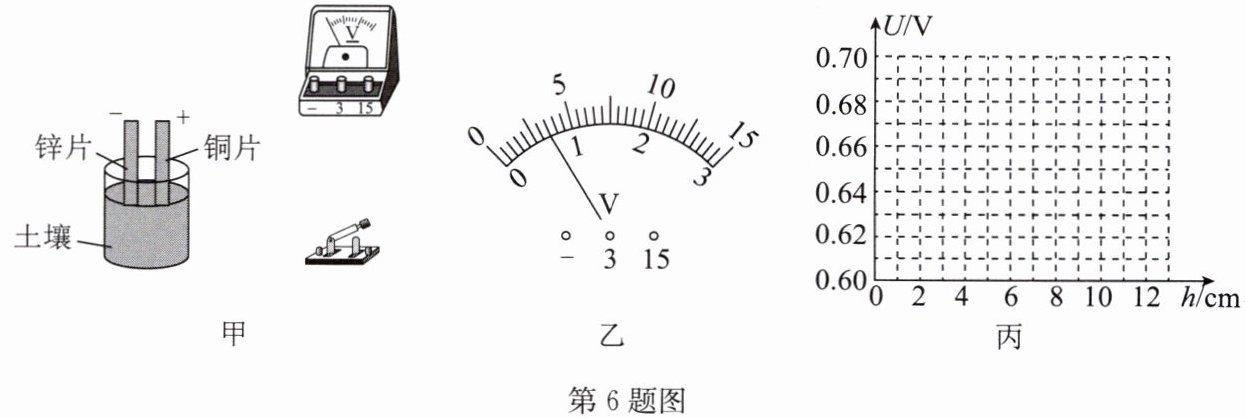

6.某校研究性学习小组的同学在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图甲所示.那么“土壤电池电压的大小与哪些因素有关？”他们提出了以下猜想：
猜想1:可能与铜片、锌片插入土壤的深度有关；
猜想2:可能与插入土壤的铜片和锌片之间的距离有关.
为了验证猜想1，他们先在金属片上每隔2cm做好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如表所示.

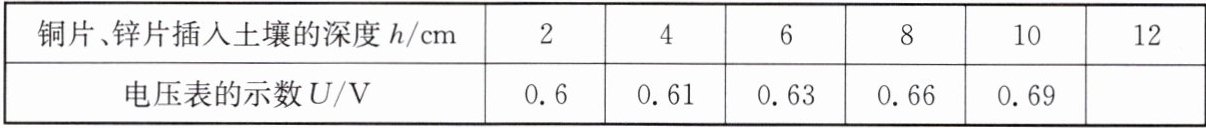

| 铜片、锌片插入土壤的深度$ h/cm $ | 2 | 4 | 6 | 8 | 10 | 12 |
| --- | --- | --- | --- | --- | --- | --- |
| 电压表的示数$ U/V $ | 0.6 | 0.61 | 0.63 | 0.66 | 0.69 | |
(1)请用笔画线代替导线完成图甲的实物连接.
(2)图乙是同学们最后一次测量时电压表的示数，请读出电压值为V.
(3)请根据实验数据在图丙中作出图像.
(4)分析以上数据和图像，可以得出的初步结论是(写出一条即可).
(5)他们利用以上装置验证猜想2时，实验中应控制不变，改变，并依次记录电压表的示数.

6.(1)如答图1所示 (2)0.7 (3)如答图2所示 (4)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
(5)铜片和锌片插入土壤的深度 铜片和锌片之间的距离

【分析】
1. 第(1)问：需将电压表并联在土壤电池两端，电压表正接线柱接正极（铜片），负接线柱接负极（锌片），开关串联在电路中，完成实物连接。
2. 第(2)问：电压表选用0~3V量程，分度值为0.1V，根据指针位置读取电压值。
3. 第(3)问：根据表格中的深度和电压数据，在坐标图中描出对应点，再用平滑曲线连接各点，完成图像绘制。
4. 第(4)问：分析表格数据，深度增加时电压逐渐增大，得出电压与插入深度的关系。
5. 第(5)问：验证电压与两金属片距离的关系时，需用控制变量法，保持插入深度不变，改变两金属片间的距离，记录电压。
【解析】
(1) 实物连接：将电压表的“-”接线柱连接锌片，“3”接线柱连接铜片，开关串联在电路中，使电压表并联在土壤电池两端，如答图1所示。
(2) 电压表量程为0~3V，分度值0.1V，指针指向0.7V，故电压值为0.7V。

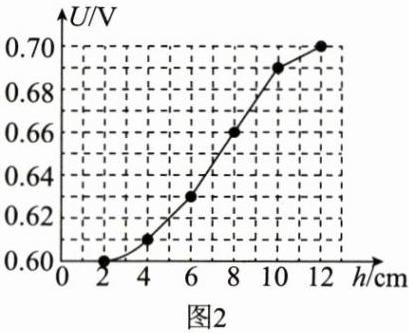

(3) 根据表格数据，在图丙中描点：(2,0.6)、(4,0.61)、(6,0.63)、(8,0.66)、(10,0.69)、(12,0.7)，用平滑曲线连接各点，得到图像，如答图2所示。
(4) 由数据可知，铜片和锌片插入土壤的深度增加时，电压表的示数增大，因此结论为：土壤电池的电压随铜片和锌片插入土壤深度的增加而增大。
(5) 验证猜想2（电压与两金属片距离的关系），根据控制变量法，应控制铜片和锌片插入土壤的深度不变，改变铜片和锌片之间的距离，记录电压示数。
【答案】
(1) (2)0.7 (3) (4)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大 (5)铜片和锌片插入土壤的深度 铜片和锌片之间的距离
【知识点】
控制变量法、电压表读数、实验探究
【点评】
本题为实验探究题，考查电压表的使用与读数、控制变量法的应用，以及分析实验数据得出结论的能力，是基础实验类题目，注重实验方法的掌握。
【难度系数】
0.6
