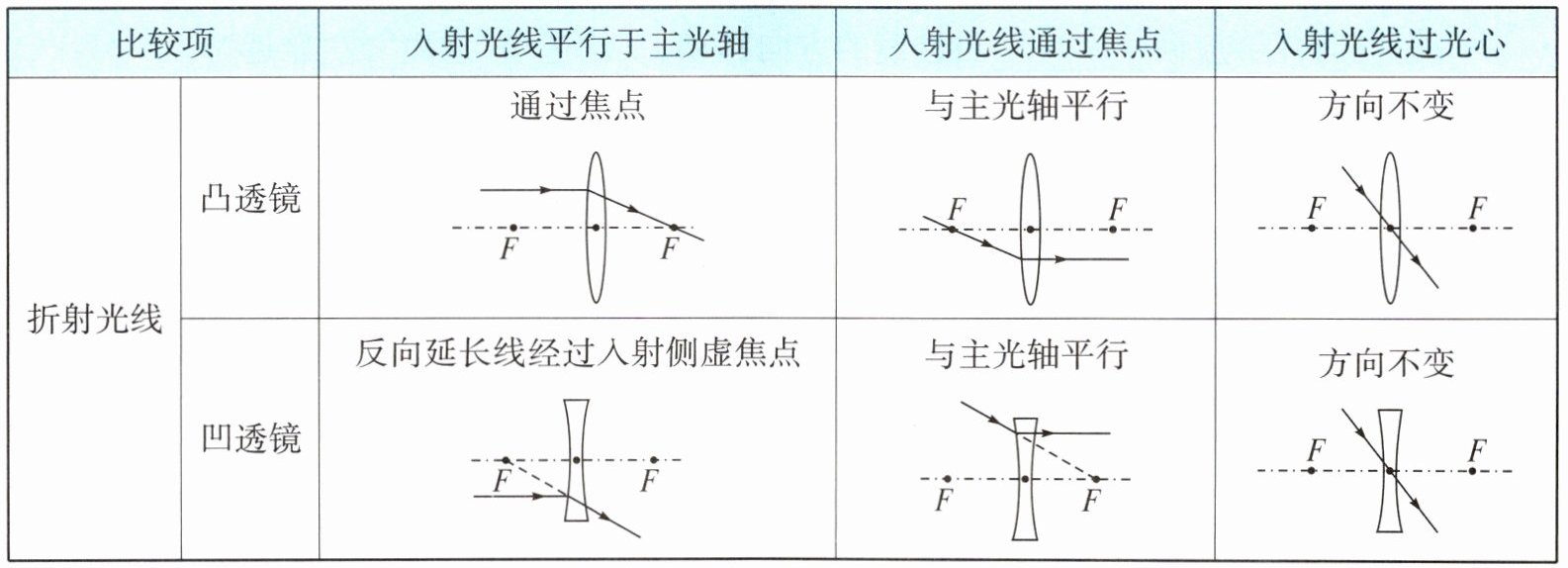

专题归纳一 透镜的三条特殊光线
| 比较项 | 入射光线平行于主光轴 | 入射光线通过焦点 | 入射光线过光心 |
| --- | --- | --- | --- |
| 折射光线 | 凸透镜 | 通过焦点
| 与主光轴平行
| 方向不变
|
| 凹透镜 | 反向延长线经过入射侧虚焦点
| 与主光轴平行
| 方向不变
|

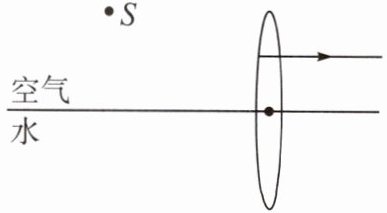

典型分析1 (2025·山东潍坊中考)如图所示，凸透镜的主光轴与水面重合，从光源S发出的一条光线经水面反射后射向凸透镜，经凸透镜折射后与主光轴平行。
(1)画出S在水中所成的像$S'$。
(2)将该条光线的光路补充完整。
(3)标出凸透镜左侧的焦点$F$。

(1)平面镜成像时,像与物体关于反射面对称,从S向水面作垂线并延长至S',使S'、S到水面的距离相等,则S'为S在水中所成的像。
(2)(3)从焦点发出的光线经过凸透镜后会平行于主光轴,连接A、S',交水面于点F,F即凸透镜左侧的焦点;连接S、F,SF为入射光线,FA为反射光线。
